Vorbereitung Inbetriebnahme Wärmepumpe ThermoAura®
Dies betrifft nur die nachfolgenden Wärmepumpentypen, bei allen anderen Wärmepumpen
muss dieser Hinweis nicht beachtet werden:
> ThermoAura ® 5, 7 ,9 kW
Bei allen Wärmepumpen ThermoAura ® muss der Verdichter vorgeheizt werden, bevor die
Wärmepumpe starten kann. Diese Vorheizung kann je nach Außentemperatur bis zu
4 Stunden dauern. Damit es bei der Inbetriebnahme nicht zu Wartezeiten kommt, bitte
folgendes vorab ausführen:
Voraussetzung: Die drei externen elektrischen Zuleitungen (Steuerspannung, Verdichter,
Heizstab) von der Hausunterverteilung müssen an der Wärmepumpe angeschlossen sein.
Der drei Verbindungsleitungen von der Wärmepumpe müssen am Hydraulikmodul bzw.
Hydraulikeinheit angeschlossen sein (bei der ThermoAura F 9 kW sind dies drei Stecker).
Stellen Sie sicher, dass die Spannungsversorgung der Regelung mindestens 6 Stunden vor
Inbetriebnahme erfolgt, um betriebsbedingte Aufheizphasen des Verdichters sicherstellen zu
können (dies hat nichts mit dem regulären Wärmepumpenbetrieb zu tun). Prüfen Sie vorab,
ob die Spannungsversorgung im Regler korrekt aufgelegt ist (Klemme X10). Bitte nur die
Spannungsversorgung der Regelung (230 V) einschalten und die 3-fach Sicherung des E-
Heizstabes einschalten.
Die Sicherung des Verdichters MUSS noch ausgeschaltet bleiben.

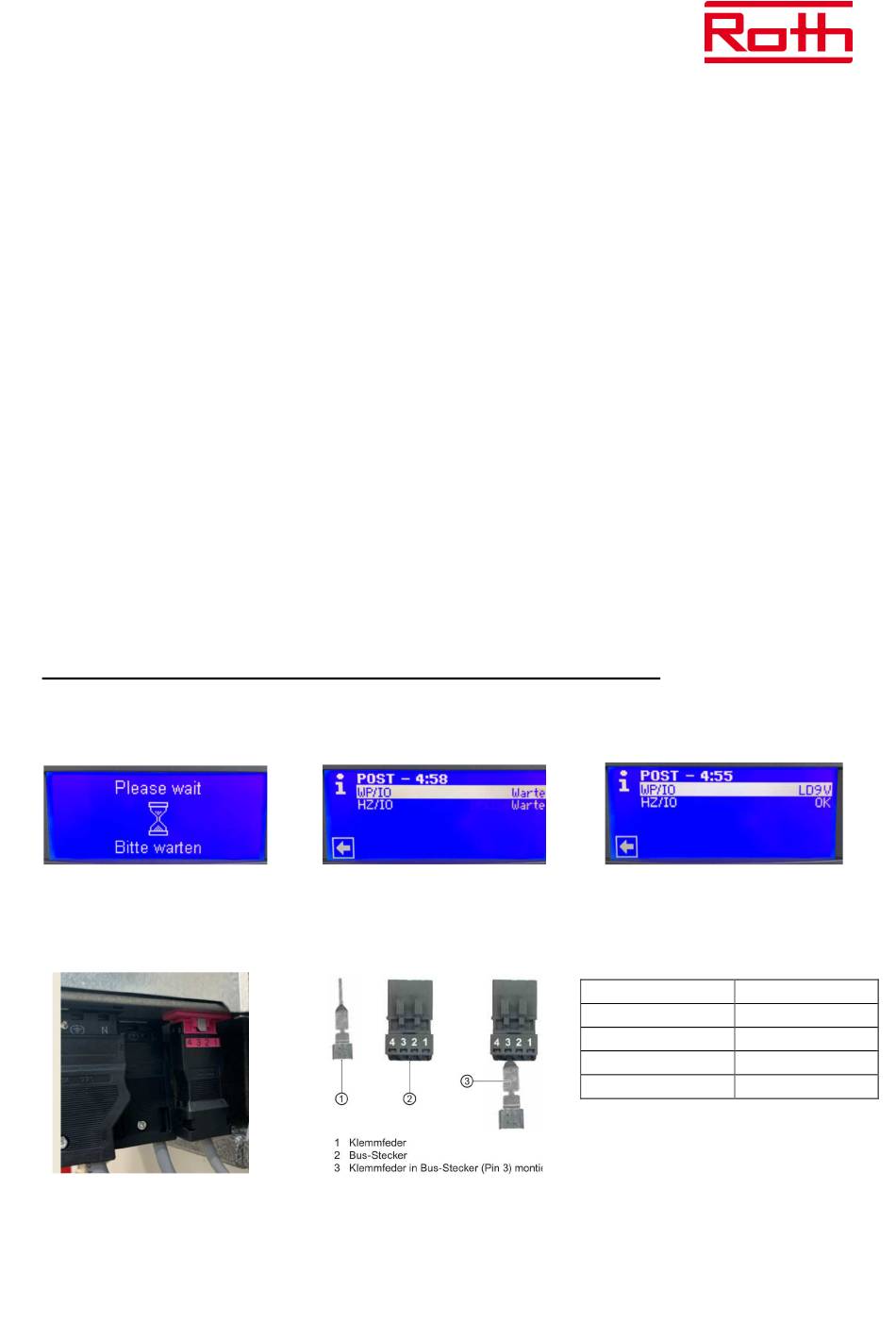

1) Am Display erscheint
„Please Wait"
3.1a) Wenn die Verbindungsprüfung der ThermoAura 9F nicht erfolgreich abgeschlossen
wird und mehrere Minuten „Warte" im Display steht, dann muss die Busverbindung von
Inneneinheit zur Wärmpumpe überprüft werden, rosa Stecker, Belegung siehe Bilder.
3.1b) Wenn die Verbindungsprüfung der ThermoAura 5, 7, 9 nicht erfolgreich
abgeschlossen wird und mehrere Minuten „Warte" im Display steht, dann muss die
Busverbindung von Inneneinheit zur Wärmpumpe überprüft werden, grüner Stecker (A2) am
Bedienteil, Belegung siehe Bilder.
> ThermoAura ® F 9 kW
2) Verbindungssuche läuft 3) Verbindungsprüfung
erfolgreich, weiter mit 4)
Kabel Stecker (rosa)
Buskabel Ader 1
Buskabel Ader 2
Buskabel Ader 3
Schirm
, siehe Bild
Pin 1
Pin 2
Pin 4
Pin 3
