11 Bedienteil montieren

HINWEIS: Das Bedienteil lässt sich in das
Lochmuster an der Vorderwand des Geräts einsetzen.
Bedienteil am Gerät einsetzen und anschließen
> 1. Bedienteil in das Lochmuster an der Gerätevorderwand
positionieren.
> 2. Kabel großzügig ablängen, damit sich die Vorder-
wand abnehmen und seitlich an das Gerät stellen
lässt. Dabei den Kabelbinder zur Zugentlastung des
LIN-Bus-Kabels am elektrischen Schaltkasten nicht
trennen.
> - LIN-Bus-Kabel ca. 1,1 m ab der Befestigung der Zug-
entlastung am elektrischen Schaltkasten
> - alle anderen Kabel ca. 1,2 m
> 3. LIN-Bus-Kabel etwa 20 cm vor dem Ste-
cker mit Kabelbinder (Beipack) an einem Steg
der Blende befestigen (Zugentlastung).
> 4. Kabel durch die Öffnung in der Gerätevorderwand
von unten in das Bedienteil stecken.
> 5. Rastnasen des Bedienteils in die Öffnungen in der
Gerätevorderwand drücken.
> 6. Designblende über das Bedienteil setzen und mit den
Rastnasen an der Vorderwand befestigen.
11.1 Regler über einen PC/Netzwerk
steuern
1. Während der Installation ein geschirmtes Netzwerk-
kabel (Kategorie 6) durch das Gerät verlegen.

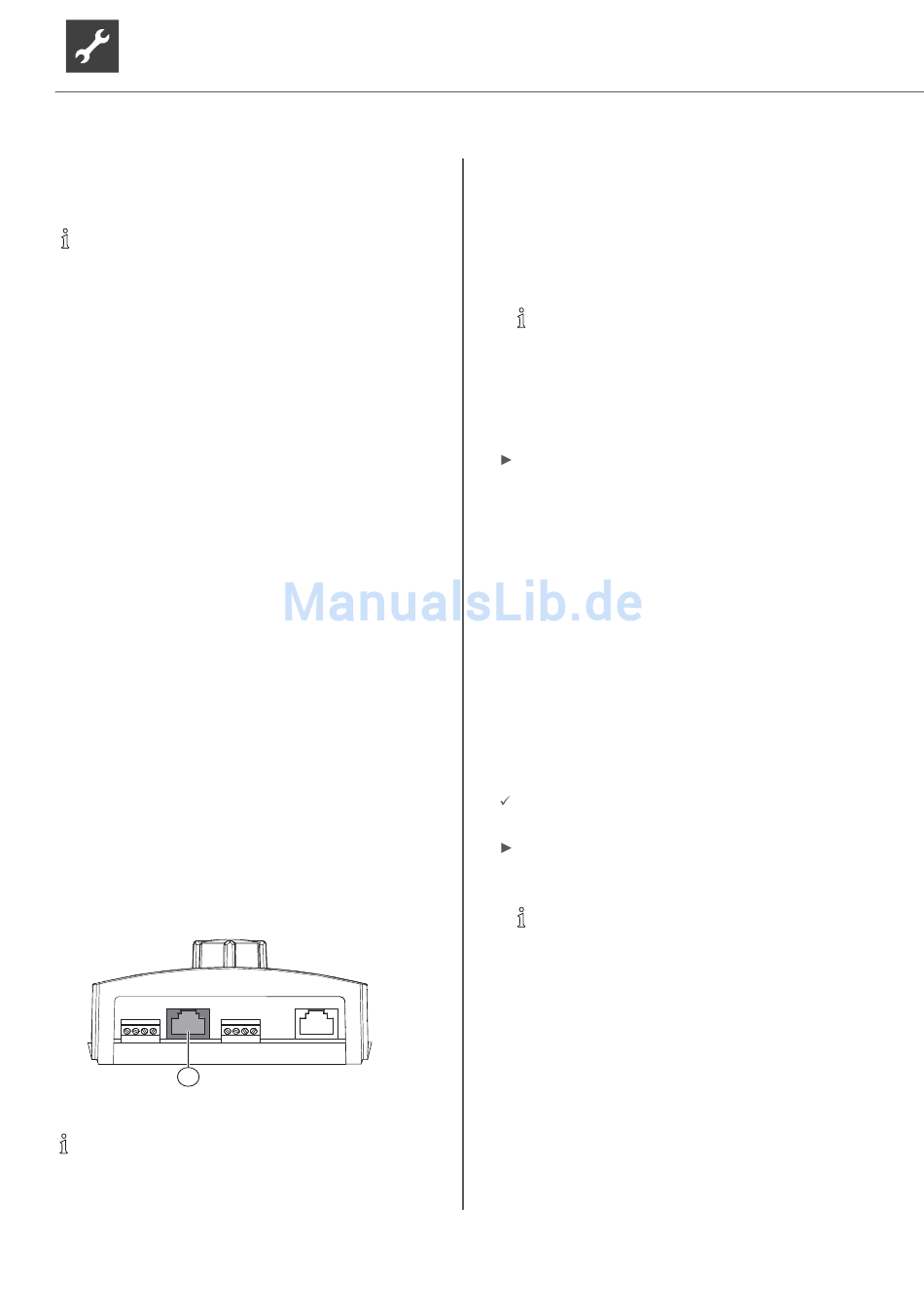

2. RJ-45-Stecker des Netzwerkkabels in die Buchse des
Bedienteils (1) stecken.
1
1
HINWEIS
Das Netzwerkkabel kann jederzeit nachgerüstet
werden.
18
12 Spülen, befüllen und
entlüften
12.1 Qualität Heizungswasser
HINWEIS
> Detaillierte Informationen enthält unter an-
derem die VDI-Richtlinie 2035 „Vermeidung
von Schäden in Warmwasserheizanlagen".
> erforderlicher pH-Wert: 8,2 bis 10
> bei Aluminum-Werkstoffen:
pH-Wert: 8,2 bis 8,5
Anlage ausschließlich mit vollentsalztem Heizungs-
wasser (VE-Wasser) oder VDI 2035 Wasser befüllen
(salzarme Fahrweise der Anlage).
Vorteile der salzarmen Fahrweise:
> geringe korrosionsfördernde Eigenschaften
> keine Bildung von Kesselstein
> ideal für geschlossene Heizkreisläufe
> idealer pH-Wert durch Eigenalkalisierung nach Befül-
lung der Anlage
> bei Bedarf einfache Alkalisierung auf einen pH-Wert
von 8,2 durch Zugabe von Chemikalien
12.2 Heiz- und Trinkwarmwasserladekreis
spülen und befüllen
Ablaufleitung des Sicherheitsventils ist angeschlos-
sen.
Sicherstellen, dass der Ansprechdruck des Sicher-
heitsventils nicht überschritten wird.
HINWEIS
Zur Unterstützung des Spül- und Entlüftungsvor-
gangs kann auch das Entlüftungsprogramm des
Reglers genommen werden. Durch das Entlüf-
tungsprogramm ist es möglich einzelne Umwälz-
pumpen und auch das Umschaltventil anzusteu-
ern. Die Demontage des Ventilmotors ist dann
nicht notwendig.
1. Bügelstift (2) am Boden des Ventilmotors (1) abzie-
hen.
2. Ventilmotor vorsichtig vom 3-Wege-Umschaltven-
til (3) abziehen.
Technische Änderungen vorbehalten
