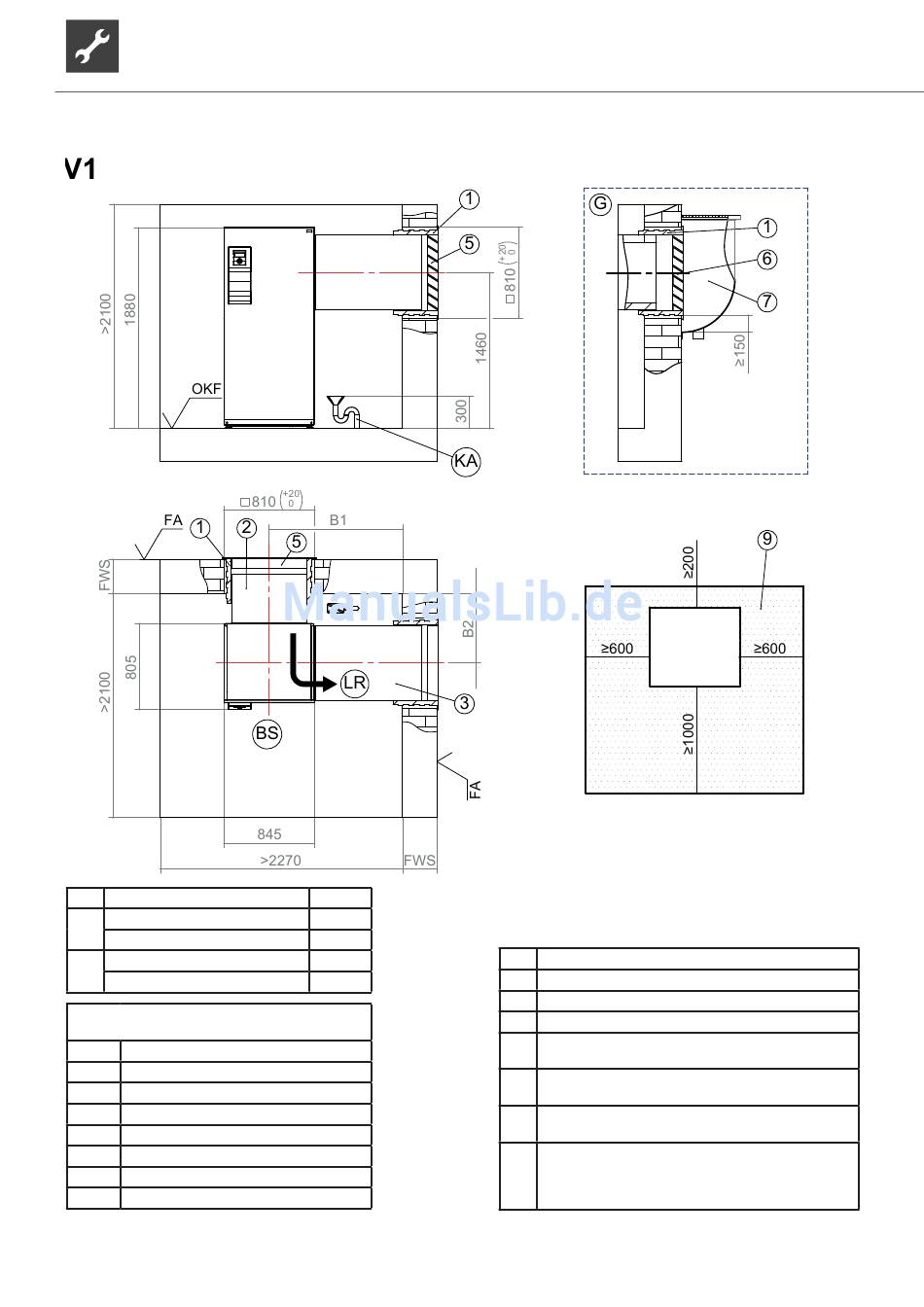

Aufstellungspläne
Pos. Bezeichnung
Bei Fertigwandstärke 240 bis 320
B1
Bei Fertigwandstärke 320 bis 400
Bei Fertigwandstärke 240 bis 320
B2
Bei Fertigwandstärke 320 bis 400
Legende:
Technische Änderungen vorbehalten.Alle Maße in mm.
V1 Version 1
OKF Oberkante Fertigfußboden
FA Fertigaußenfassade
LR Luftrichtung
BS Bedienseite
FWS Fertigwandstärke
KA Kondensatablauf
G Schnitt Einbau im Lichtschacht
30
Maß
1330
1250
730
650
Pos. Bezeichnung
1 Zubehör: Wanddurchführung 800x800x420
2 Zubehör: Luftkanal 700x700x450
3 Zubehör: Luftkanal 700x700x1000
Einbau über Erdgleiche
5
Zubehör: Wetterschutzgitter 845x850
Einbau im Lichtschacht
6
Zubehör: Regenschutzgitter 845x850
Bauseits: Lichtschacht mit Wasserablauf
7
min. freier Querschnitt 0,6m²
Mindestabstände für Servicezwecke:
Wenn Abstände bis auf das Mindestmaß reduziert werden, muss
9
man die Luftkanäle einkürzen. Dies hat eine erhebliche Erhöhung
des Schalldruckpegels zur Folge!
