Aufstellung und Anschluss

VORSICHT!
Im Luftaustrittsbereich ist die Lufttemperatur
ca. 5 K unterhalb der Umgebungstemperatur. Bei
bestimmten klimatischen Bedingungen kann sich
daher im Luftaustrittsbereich eine Eisschicht bil-
den. Wärmepumpe so aufstellen, dass der Luf-
tausblas nicht in Gehwegbereiche mündet.

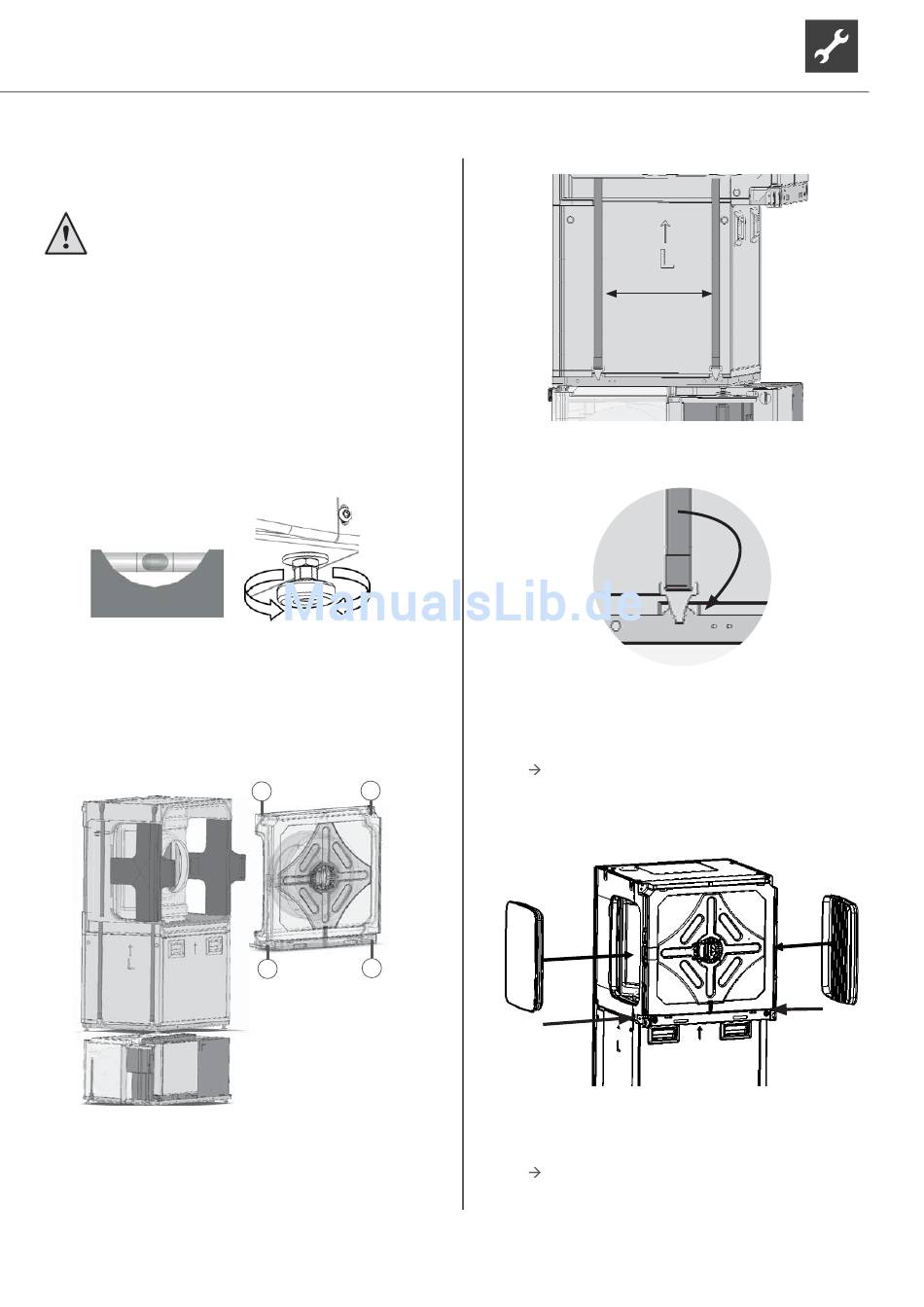

Gerät ausrichten
1. Das Compactmodul am Aufstellungsort mit den hö-
henverstellbaren Füßen mit einem Schraubenschlüs-
sel SW 13 stabil waagerecht ausrichten. Verstellbe-
reich: 20 mm. Anschließend mit den Kontermuttern
SW 17 fixieren.
2. Das Wärmepumpenmodul auf das Compactmodul
stellen.
Falls das Ventilatormodul abmontiert wurde, muss es wie-
der an das Verdampfermodul angebaut werden. Die vier
Schrauben (1) anbringen und die beiden Steckerverbin-
dungen des Last- und Buskabels wieder herstellen.
Die Stellfüße des Wärmepumpenmoduls nicht verändern,
da sonst die Gehäusewände nicht mehr passen!
Technische Änderungen vorbehalten
1
1
1
1
3. Die beiden Spanngurte entfernen:
Spannschloss öffnen, Haken am Grundblech um 90° dre-
hen:
4. Quellband am Lamellengitter und Blinddeckel anbrin-
gen, indem es jeweils um die Kanten gelegt und ange-
klebt wird.
siehe Montageanleitung Wärmepumpe
5. Die beiden Styroporkreuze entfernen.
6. Blinddeckel und das Lamellengitter einbauen.
Das Lamellengitter an der Luftausblasseite
anbringen!
7. Rückwand anbringen und festschrauben.
siehe Montageanleitung Wärmepumpe
