Beschreibung

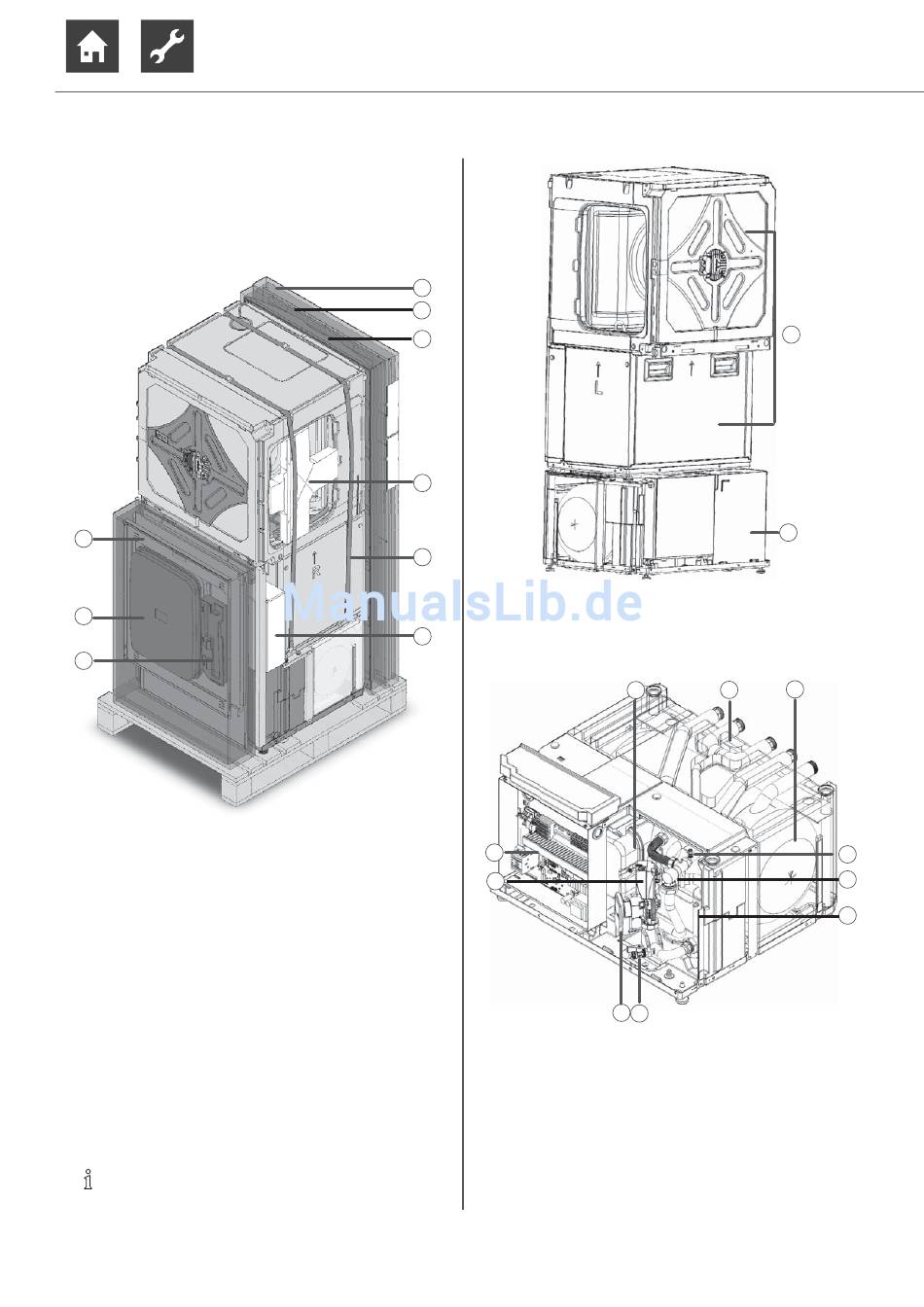

3.1 Lieferzustand

:
3
2
1
1 Schaltkastenabdeckung
2 Blinddeckel und Lamellengitter
3 Seitenwand (zweiteilig) und Deckel
4 Rückwand
5 Seitenwand (komplett)
6 Vorderwand
7 Stützkreuz (links und rechts - erst
nach dem Transport entfernen!)
8 Spanngurte (mit Grifföffnungen)
9 Transportbox für Beipack:
Reglerbedienteil, Sicherheitsbaugruppe,
Absperrventile, Anschlussrohre,
Montage- und Bedienungsanleitung

3.2 Aufbau

HINWEIS
In diesem Abschnitt sind im Wesentlichen die
Komponenten benannt, die für die Erfüllung der
in dieser Montage- und Bedienungsanleitung be-
schriebenen Aufgaben relevant sind.
6
4
5
6
7
8
1 Wärmepumpenmodul
2 Compactmodul
9

Das Compactmodul

1
1 0
1 Elektrischer Schaltkasten, ausklappbar
2 Ausdehnungsgefäß
3 Rücklauffühler
4 Pufferspeicher
5 Entlüftungsventil
6 Überströmventil
7 Elektroheizelement
8 Füll- und Entleerhahn
9 Umwälzpumpe Heizkreis/Trinkwarmwasser
10 Umschaltventil Heizkreis/Trinkwarmwasser
1
2
4
2 3
9
8
