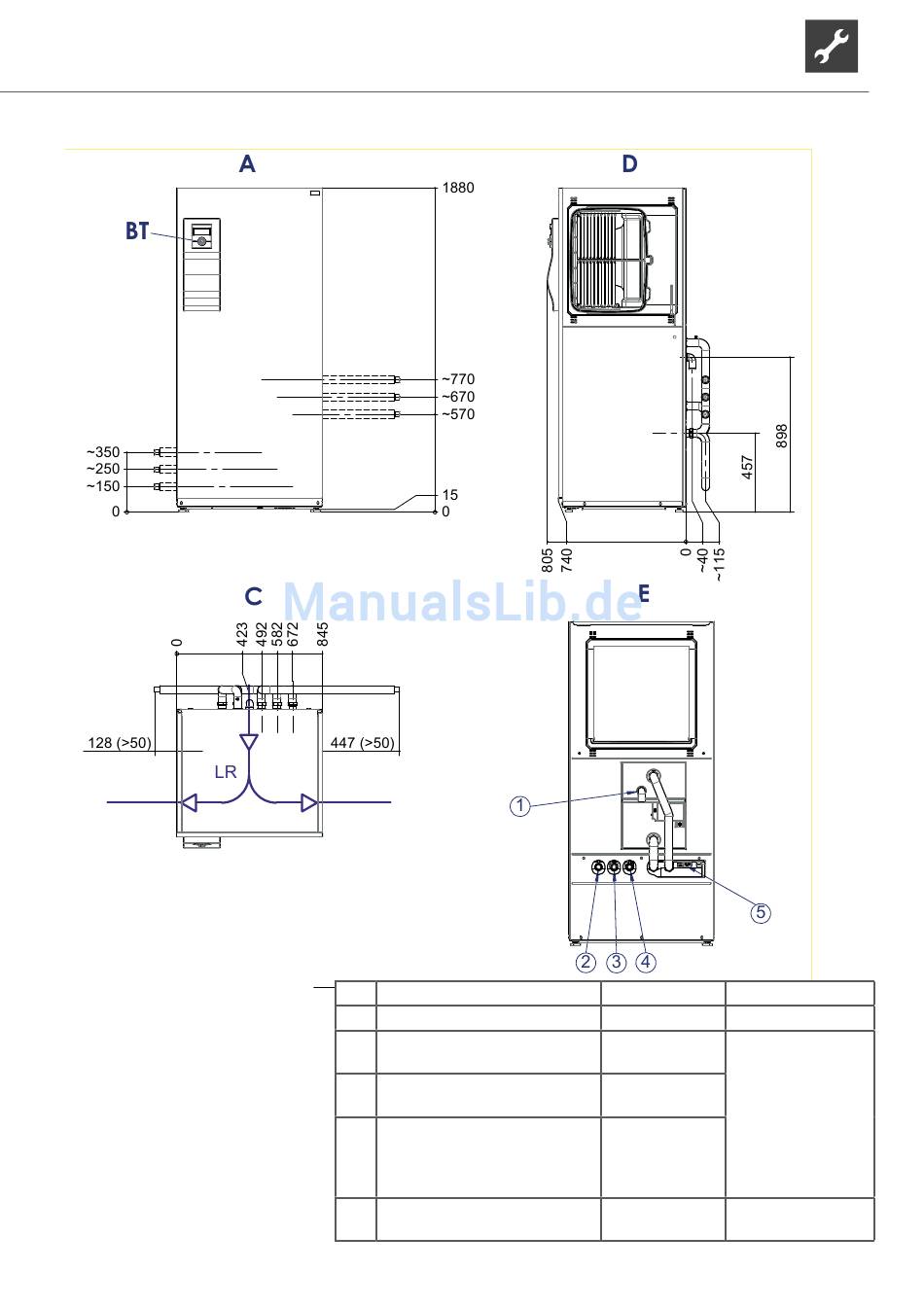

Maßbild 1
Legende:
Alle Maße in mm.
A Vorderansicht
B Seitenansicht von rechts
C Draufsicht
E Rückansicht ohne Verrohrung
LR Luftrichtung (links oder
rechts vor Ort wählbar)
BT Bedienteil
Technische Änderungen vorbehalten
Pos. Bezeichnung
1 Kondensatablauf HT-Rohr
2 Heizwasser Austritt (Vorlauf)
3 Trinkwarmwasser Austritt
(Vorlauf)
4 Heizwasser/Trinkwarmwasser
Eintritt (Rücklauf)
+ Sicherheitsventil Rp 3/4"
+ Manometer Heizkreis
5 Kabeldurchführung
AC PFR
Dim. im Lieferumfang
DN 40
G 5/4"
Außengewinde Rohrdimensionen
außen Ø28
G 5/4"
Außengewinde
Kugelhähne
G 5/4"
Innengewinde Rp 1"
Außengewinde
G 5/4"
Außengewinde
