1.
HT-Bogen auf den Kondensatausgang stecken.
2.
Verrohrung bis in den Trichter-Siphon führen.
siehe Montageanleitung Wärmepumpe
16

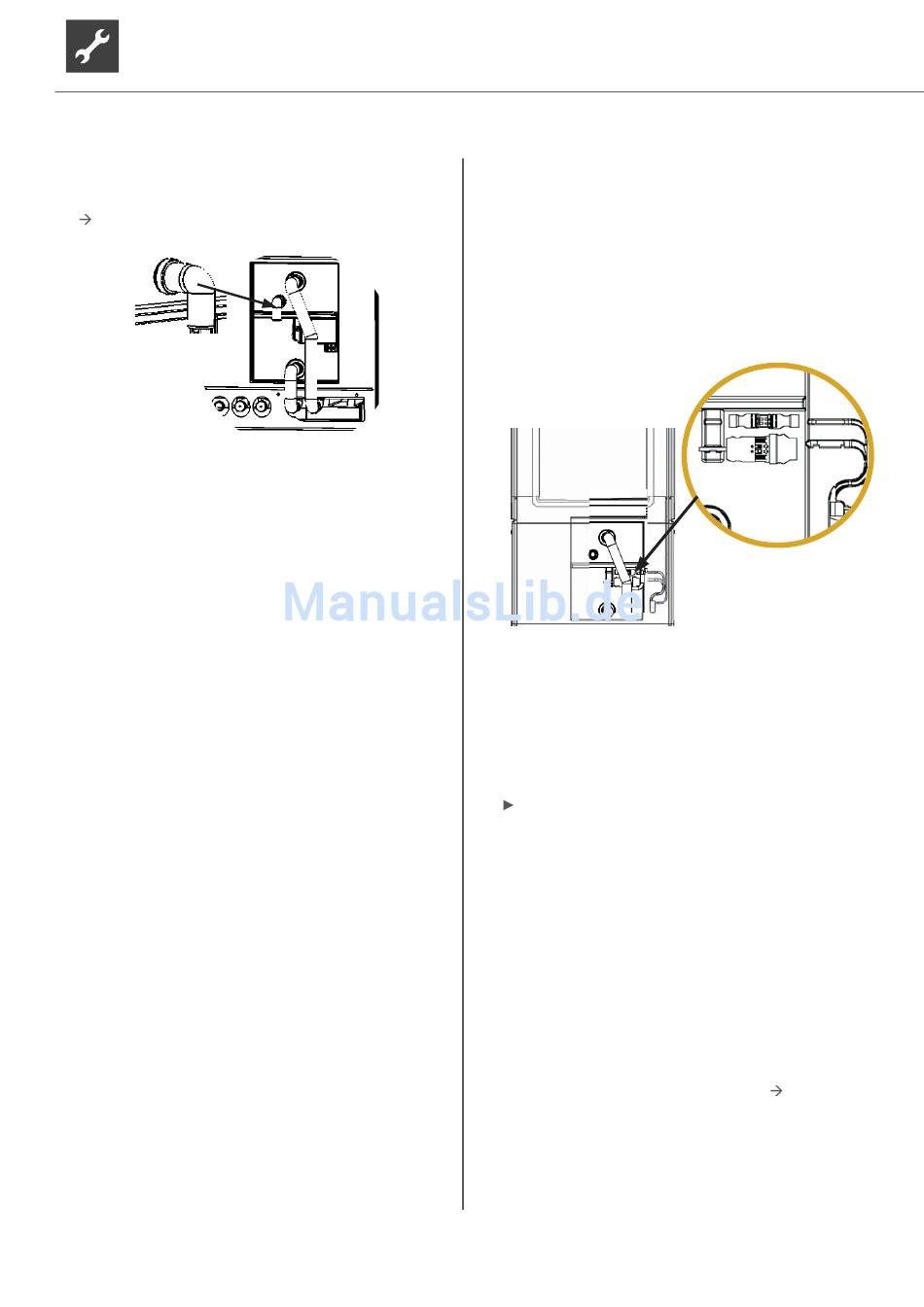

10 Montage Elektrik
Das Wärmepumpenmodul mit dem Compactmodul
elektrisch verbinden
1.
Die beiden Steckanschlüsse des Last- und Bus-Kabels
vom Compactmodul zu den Steckplätzen am Wärme-
pumpenmodul führen.
2.
Anschlüsse zusammenstecken.
3.
Abdeckung für Steckerverbindungen montieren.
Elektrische Anschlüsse herstellen
ACHTUNG
Zerstörung des Verdichters durch falsches Drehfeld!
S
icherstellen, dass für die Lasteinspeisung für den
Verdichter ein Rechtsdrehfeld vorliegt.
Grundlegende Informationen zum elektrischen
Anschluss
>
Für elektrische Anschlüsse gelten eventuell Vorgaben
des lokalen Energieversorgungsunternehmens.
>
Leistungsversorgung für die Wärmepumpe mit
einem allpoligen Sicherungsautomaten mit min-
destens 3 mm Kontaktabstand ausstatten (nach
IEC 60947-2).
>
Falls gefordert: Fehlerstromschutzschalter Typ A aus-
reichend.
>
Höhe des Auslösestroms beachten (
„Technische Daten/Lieferumfang").
>
Vorschriften zur elektromagnetischen Verträglichkeit
(EMV-Vorschriften) einhalten:
siehe Kapitel
Technische Änderungen vorbehalten
