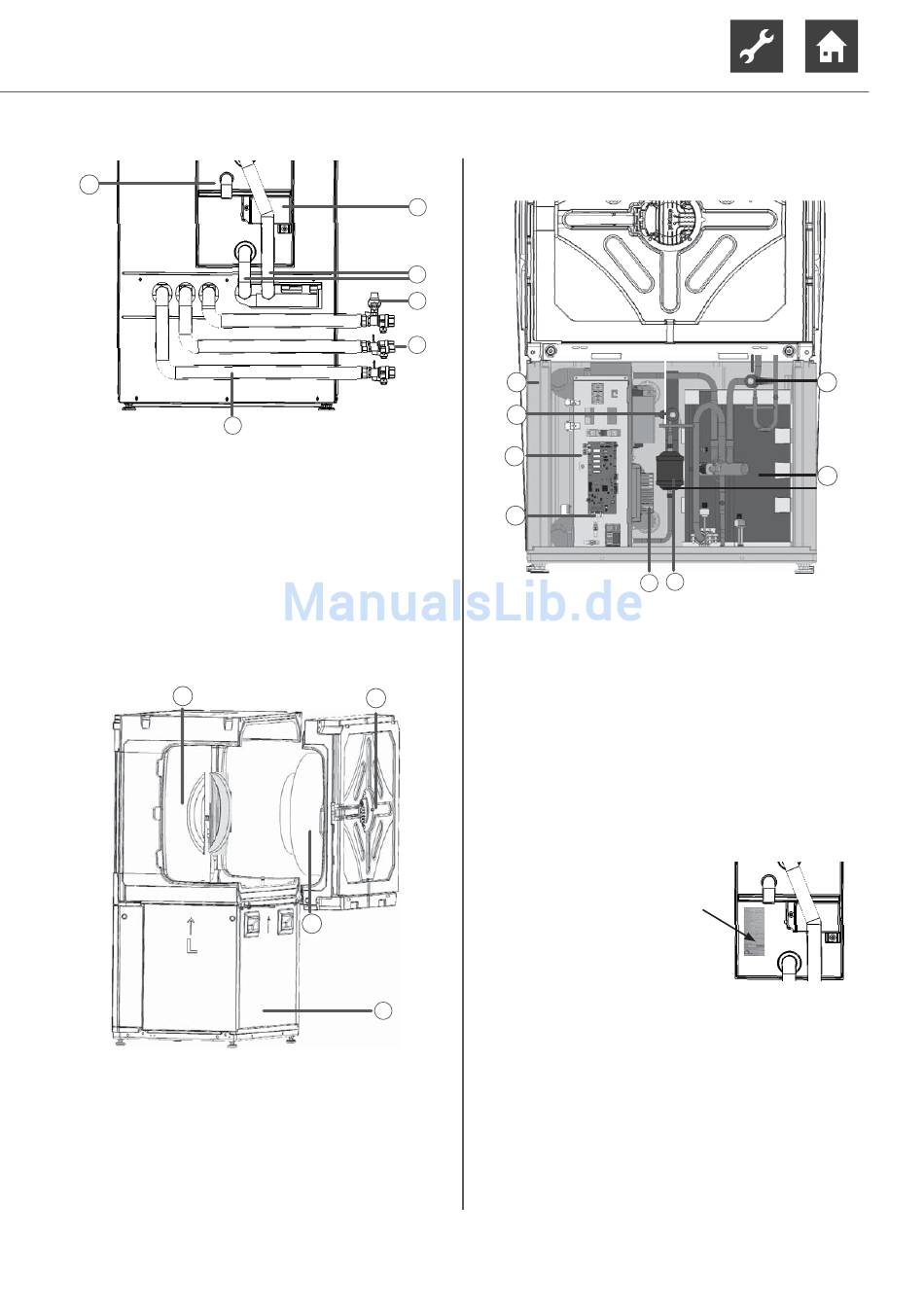

Das Kältekreismodul; Das Wärmepumpenmodul; Typenschild - Roth AuraCompact PFR 8 kW Montage- Und Bedienungsanleitung

6
5
1 Abdeckung Elektroverbindungen
2 Vorkonfektioniertes Anschlussset
Wärmepumpenmodul / Compactmodul
3 Manometer, Sicherheitsventil
4 3 x Kugelhähne mit Spüleinrichtung
5 3 x Kupferverrohrung zum hydraulischen
Anschluß ans Heizsystem
6 Kondensatstutzen
Das Wärmepumpenmodul
1
1 Verdampfermodul
2 Ventilatormodul
3 Ventilator
4 Kältekreismodul
Technische Änderungen vorbehalten
1
2
3
4
2
3
4
Das Kältekreismodul:
4
3
2
1
8
1 Steckerverbindung zum Ventilatormodul
2 Elektrischer Schaltkasten
3 Expansionsventil (Kühlung, Abtauung)
4 Verflüssiger
5 Expansionsventil (Heizung)
6 Verdichter (im Isoliergehäuse)
7 Filtertrockner
8 Invertereinheit

Typenschild

Typenschild ist an folgender Stelle des Geräts angebracht:
> auf der Rückseite
Das Typenschild enthält ganz oben folgende Informatio-
nen:
> Gerätetyp, Artikelnummer
> Seriennummer
Weiterhin enthält das Typenschild eine Übersicht über die
wichtigsten technischen Daten.
5
6
7
7
