Maßbild 2
AC PFR
Legende:
Legende: D819474
Alle Maße in mm.

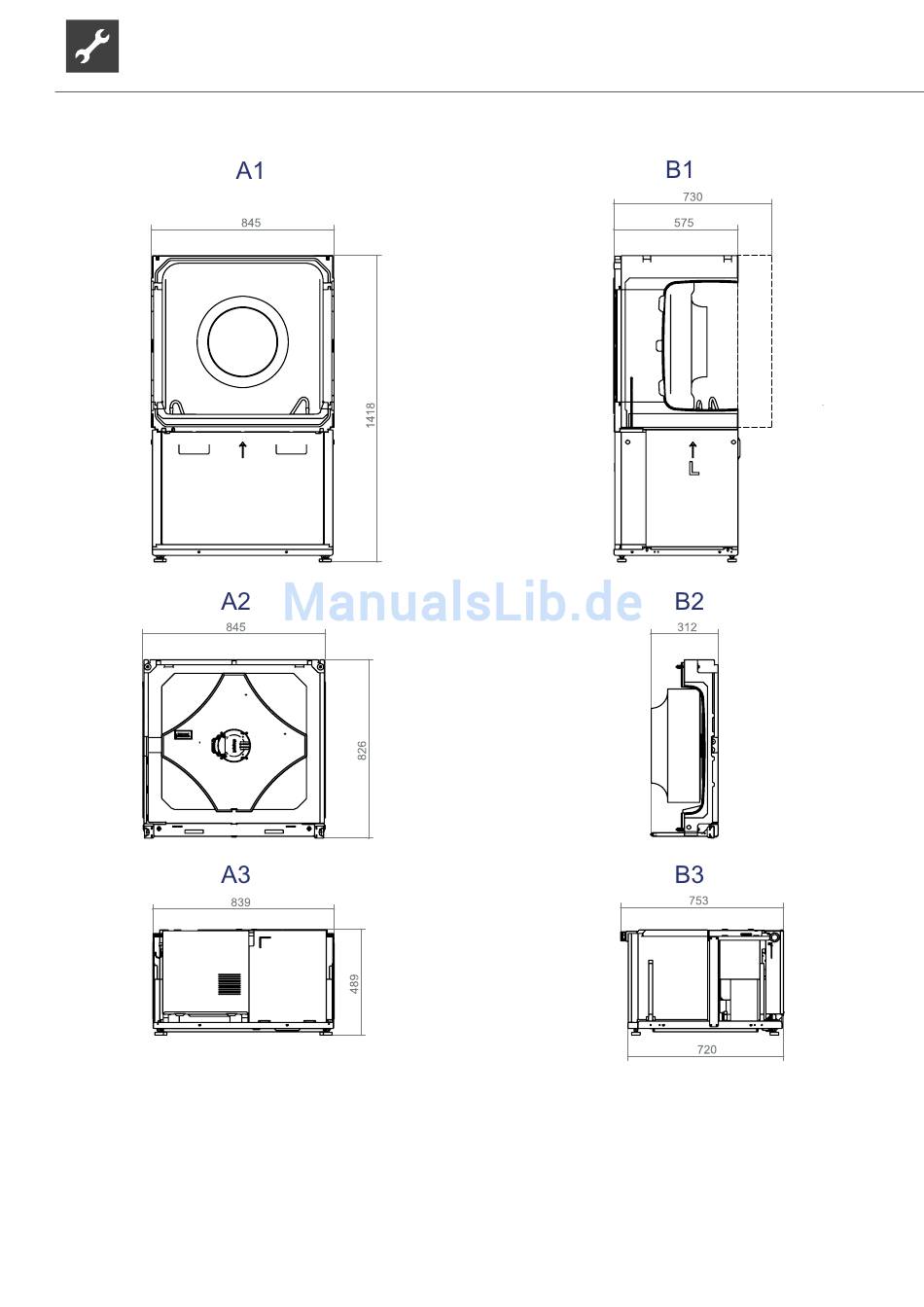

A1 Wärmepumpenmodul Vorderansicht
B1 Wärmepumpenmodul Seitenansicht von links
A2 Ventilatormodul Vorderansicht
B2 Ventilatormodul Seitenansicht von links
A3 Compactmodul Vorderansicht
B3 Compactmodul Seitenansicht von links
28
