Ü
berwurfmutter nur so weit anziehen wie nachfol-
gend beschrieben.
1. Rohrenden auf Kratzer, Verunreinigungen und Verfor-
mungen prüfen.
2. Ordnungsgemäße Position des Klemmrings am Fit-
ting prüfen.
3. Rohr durch den Klemmring bis zum Anschlag in den
Fitting schieben.
4. Überwurfmutter handfest anziehen und wasserfeste
Markierung anbringen.
5. Überwurfmutter mit einer 3/4-Umdrehung anziehen.
6. Verbindung auf Dichtheit prüfen.
Falls die Verbindung nicht dicht ist:
1. Verbindung lösen und Rohr auf Beschädigung prüfen.
2. Überwurfmutter handfest anziehen und nochmals mit
dem Gabelschüssel mit einer 1/8- bis 1/4-Umdrehung
nachziehen, da sich der Klemmring bereits in einer
Klemmstellung befindet.
siehe Montageanleitung Wärmepumpe
siehe Unterlagen Hydraulische Einbindung

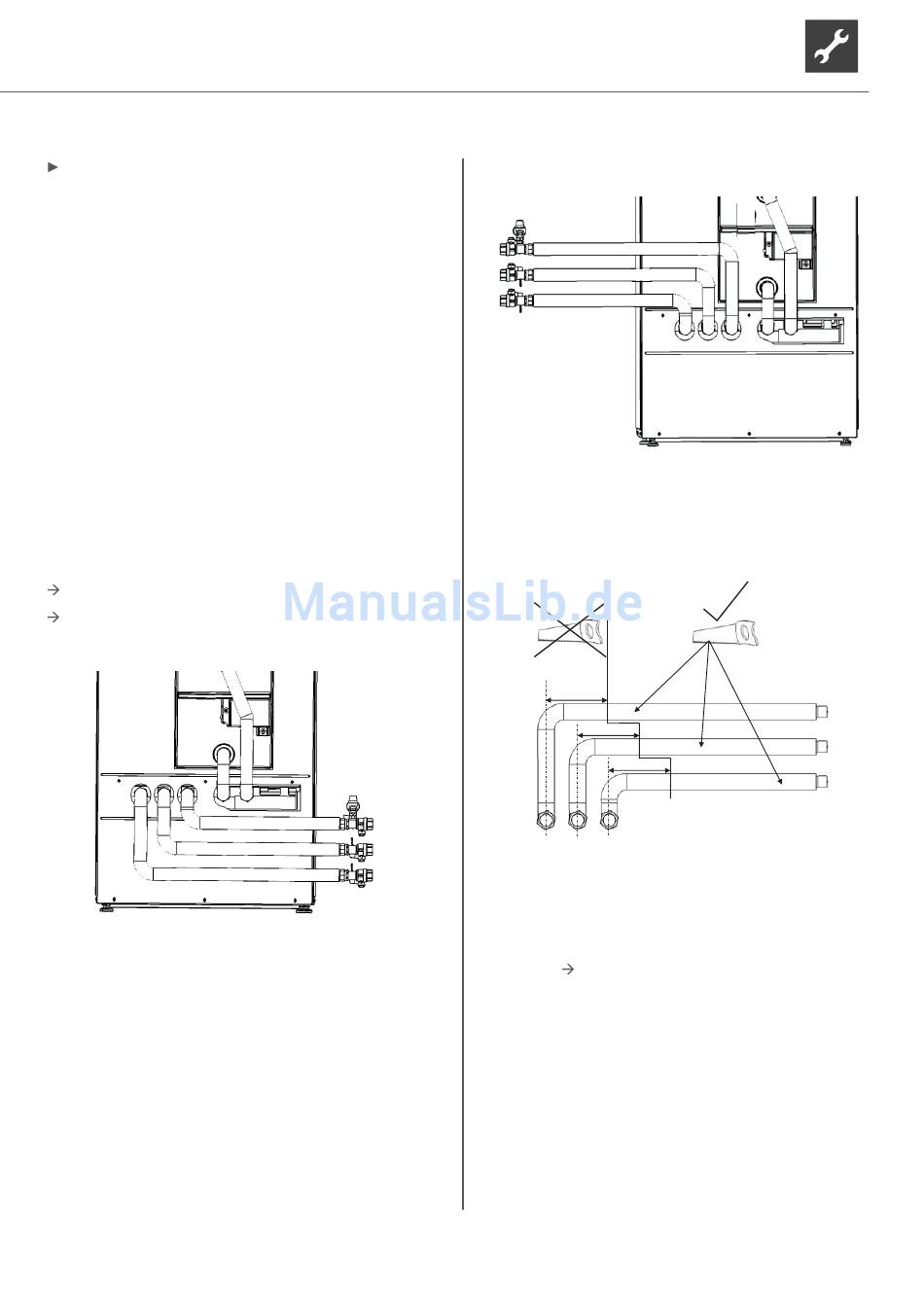

Die Verrohrung kann rechts:
Technische Änderungen vorbehalten
oder links erfolgen
Sicherheitsventil immer am Rücklauf (oberstes Rohr)
montieren!
Die Kupferrohre können gekürzt werden aber nicht kürzer als
250 mm ab Mitte der Biegung!
min. 250
min. 250
min. 250
1. Absperreinrichtungen am Heizkreis montieren.
2. Entlüfter am höchsten Punkt des Heizkreises einset-
zen.
3. Sicherstellen, dass die maximalen Betriebsüberdrü-
cke ( siehe Kapitel „Technische Daten/Lieferum-
fang") nicht überschritten werden.
Kondensat-Anschluss
Der Ablauf des Sicherheitsventils Heizwasser und
das aus der Luft ausfallende Kondenswasser müs-
sen unter Berücksichtigung der jeweils geltenden Nor-
men und Vorschriften abgeführt werden. Eine Einlei-
tung des Kondensats und des Ablaufs des Sicherheits-
ventils in die Kanalisation ist nur über einen Trichtersi-
phon zulässig, der jederzeit zugänglich sein muss.ühren.
V
W
X
15
