Roth AuraCompact PFR 8 kW Montage- Und Bedienungsanleitung Seite 34

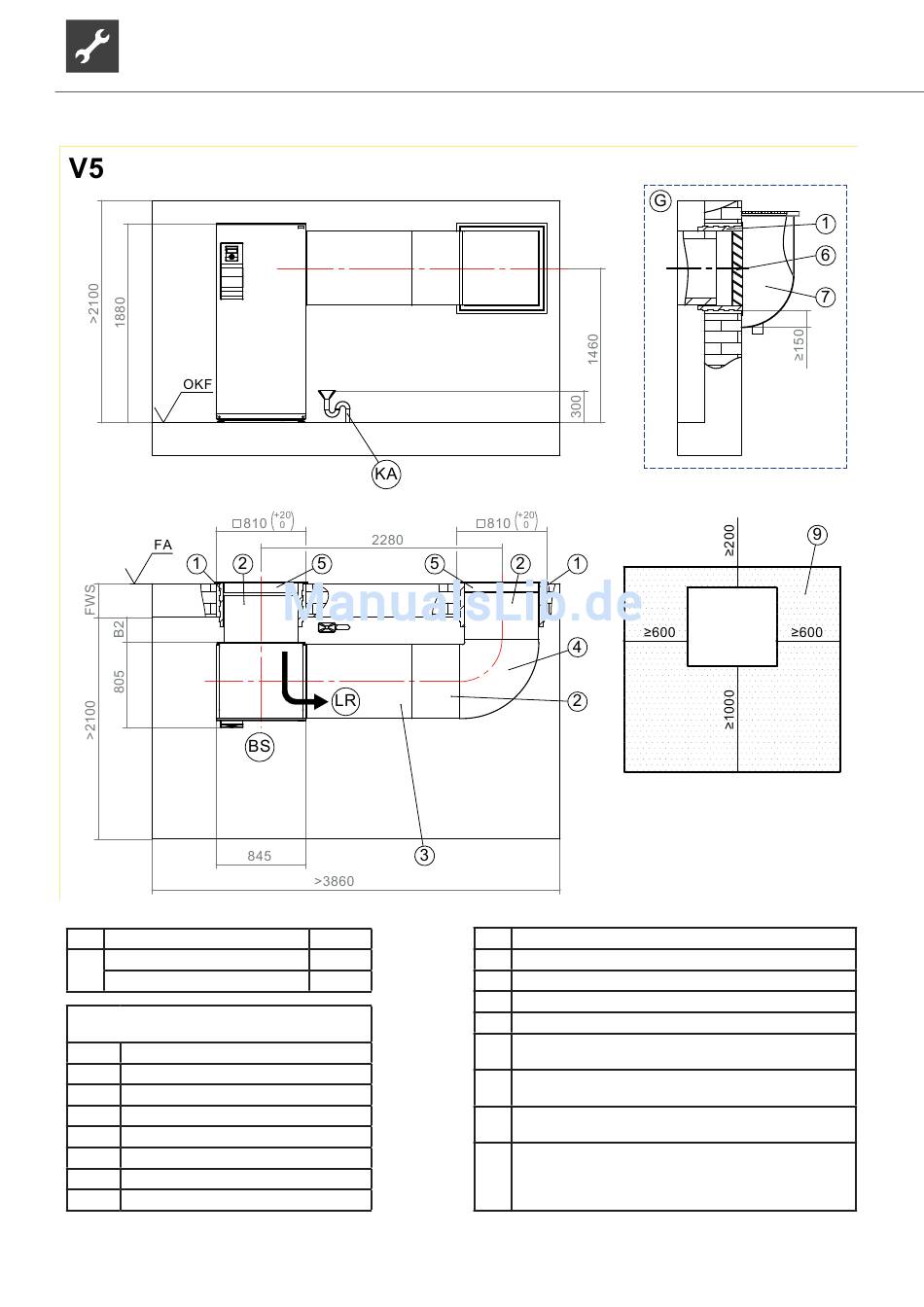

Aufstellungspläne
Pos. Bezeichnung
Bei Fertigwandstärke 240 bis 320
B2
Bei Fertigwandstärke 320 bis 400
Legende:
Technische Änderungen vorbehalten.Alle Maße in mm.
V3 Version 3
OKF Oberkante Fertigfußboden
FA Fertigaußenfassade
LR Luftrichtung
BS Bedienseite
FWS Fertigwandstärke
KA Kondensatablauf
G Schnitt Einbau im Lichtschacht
34
Maß Pos.
1
355
275 2
3
4
5
6
7
9
Bezeichnung
Zubehör: Wanddurchführung 800x800x420
Zubehör: Luftkanal 700x700x450
Zubehör: Luftkanal 700x700x1000
Zubehör: Luftkanalbogen 700x700x750
Einbau über Erdgleiche
Zubehör: Wetterschutzgitter 845x850
Einbau im Lichtschacht
Zubehör: Regenschutzgitter 845x850
Bauseits: Lichtschacht mit Wasserablauf
min. freier Querschnitt 0,6m²
Mindestabstände für Servicezwecke:
Wenn Abstände bis auf das Mindestmaß reduziert werden, muss man
die Luftkanäle einkürzen. Dies hat eine erhebliche Erhöhung des
Schalldruckpegels zur Folge!
Technische Änderungen vorbehalten
