Roth AuraCompact PFR 8 kW Montage- Und Bedienungsanleitung Seite 33

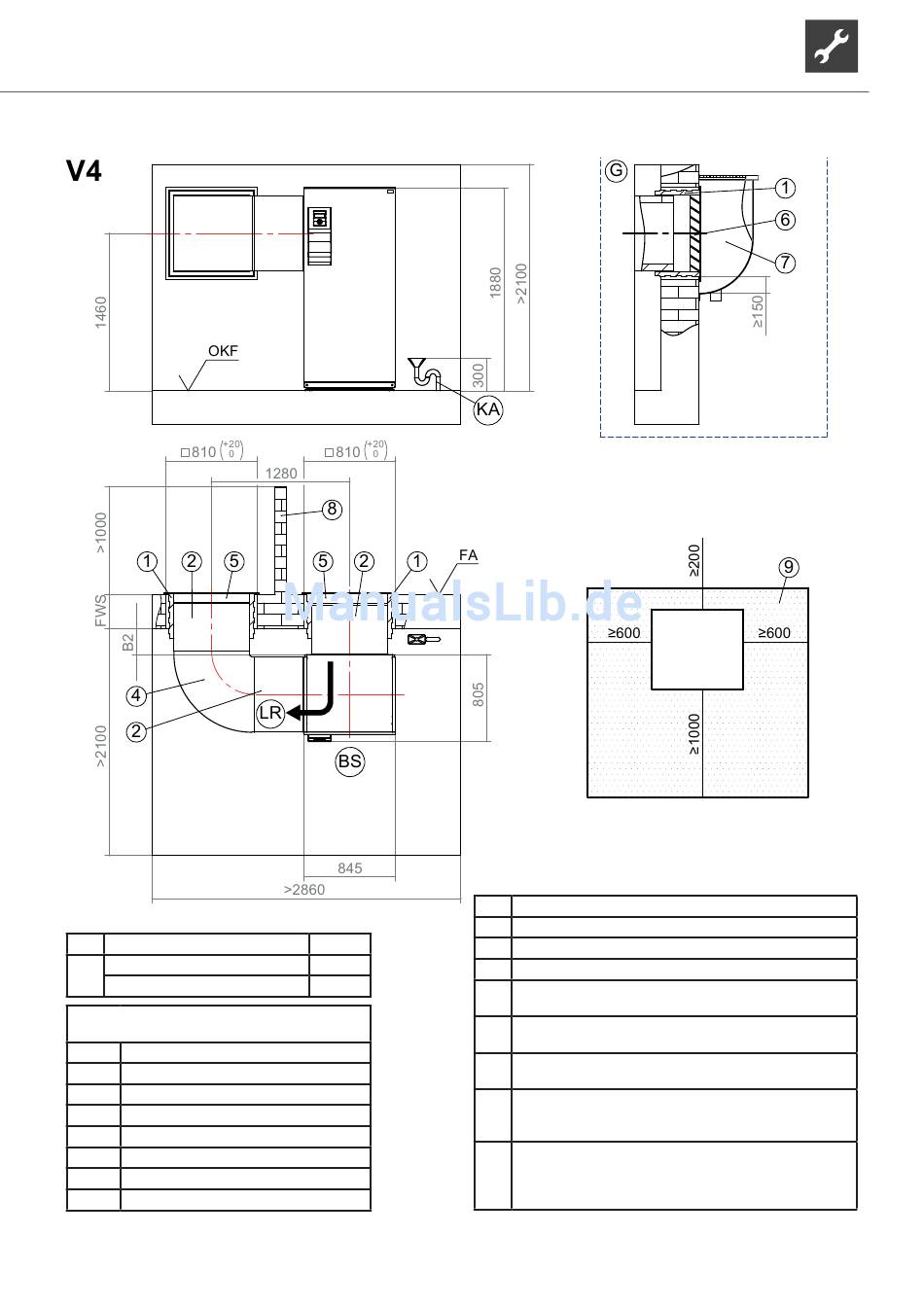

Aufstellungspläne
Pos. Bezeichnung
Bei Fertigwandstärke 240 bis 320
B2
Bei Fertigwandstärke 320 bis 400
Legende:
Technische Änderungen vorbehalten.Alle Maße in mm.
V4 Version 4
OKF Oberkante Fertigfußboden
FA Fertigaußenfassade
LR Luftrichtung
BS Bedienseite
FWS Fertigwandstärke
KA Kondensatablauf
G Schnitt Einbau im Lichtschacht
Technische Änderungen vorbehalten
Pos.
1
Maß
2
355
4
275
5
6
7
8
9
Bezeichnung
Zubehör: Wanddurchführung 800x800x420
Zubehör: Luftkanal 700x700x450
Zubehör: Luftkanalbogen 700x700x750
Einbau über Erdgleiche
Zubehör: Wetterschutzgitter 845x850
Einbau im Lichtschacht
Zubehör: Regenschutzgitter 845x850
Bauseits: Lichtschacht mit Wasserablauf
min. freier Querschnitt 0,6m²
Lufttechnische Trennung >= 1000m, Höhe ...
... bei Lichtschachtmontage >= 1000mm
... über Erdgleiche >= 1500mm, 300mm über Wetterschutzgitter
Mindestabstände für Servicezwecke:
Wenn Abstände bis auf das Mindestmaß reduziert werden, muss man
die Luftkanäle einkürzen. Dies hat eine erhebliche Erhöhung des
Schalldruckpegels zur Folge!
33
