Seite 90

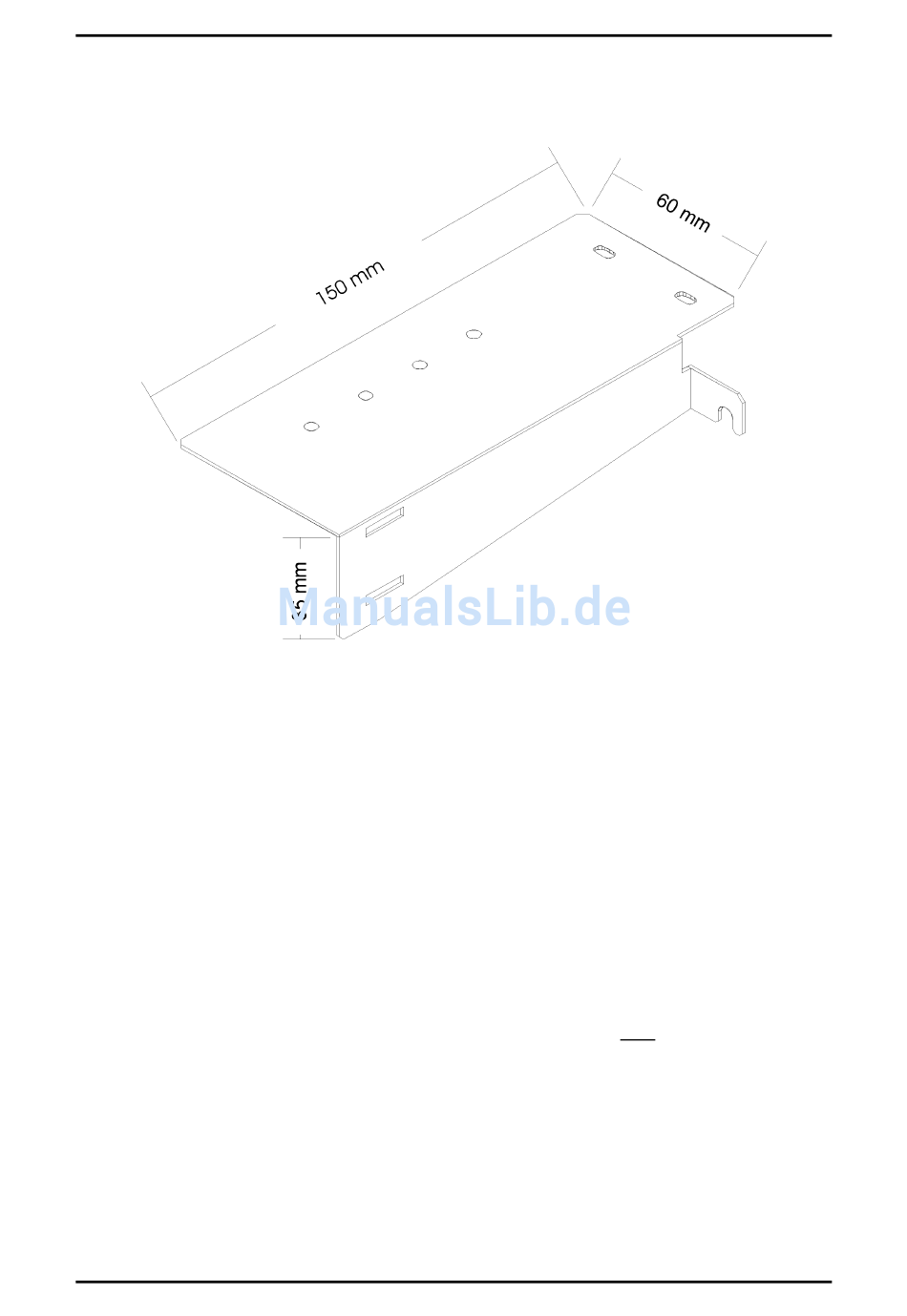

Die folgende Abbildung 30 zeigt die Abmessungen der EMV-Kit-Halterung:

Abbildung 30: Abmessung der EMV-Kit-Halterung

8.5.3 Montageanleitung für das EMV-Kit
1. Die EMV-Kit-Halterung für die Ringkerne mit den zwei Schrauben M3x5 und den zwei M3-
Federringen am Servopositionierregler befestigen, dabei die Kontaktnase der Halterung unter die
PE-Rändelschraube schieben.
2. Die benötigte Anzahl der Ringkerne (siehe Kapitel 8.5.4 Anwendungsfälle für das EMV-Kit, Seite
91) mit je einem Kabelbinder an der Halterung montieren. Auf der gegenüberliegenden Seite
werden die Ringkerne mit einem weiteren Kabelbinder zusammengebunden.
3. Die 3 Motorphasen des vorbereiteten Motorkabels 2 mal gemäß Abbildung 28 (Seite 89) durch die
Ringkerne führen und an den Motorstecker [X6] anschließen.
4. Die Leitungen für den Motortemperaturfühler und die Bremse werden nicht durch die Ringkerne
geführt, sondern direkt an den Motorstecker [X6] angeschlossen
5. Die PE-Leitungen des Motors und den Motorschirm werden mit der PE-Rändelschraube am
Servopositionierregler angeschlossen. Das Halteblech wird ebenfalls mit der PE-Rändelschraube
am Servopositionierregler befestigt.
6. Den Motorkabelschirm mit der Schirmklemme am EMV-Blech gemäß Abbildung 28 (Seite 89)
auflegen.
