7.11.5 Anschlusshinweise [X11]

D-SUB-Stecker
an X11
1
6
2
1
6
7
3
8
9
5
4
Stift 9
5
Steckergehäuse

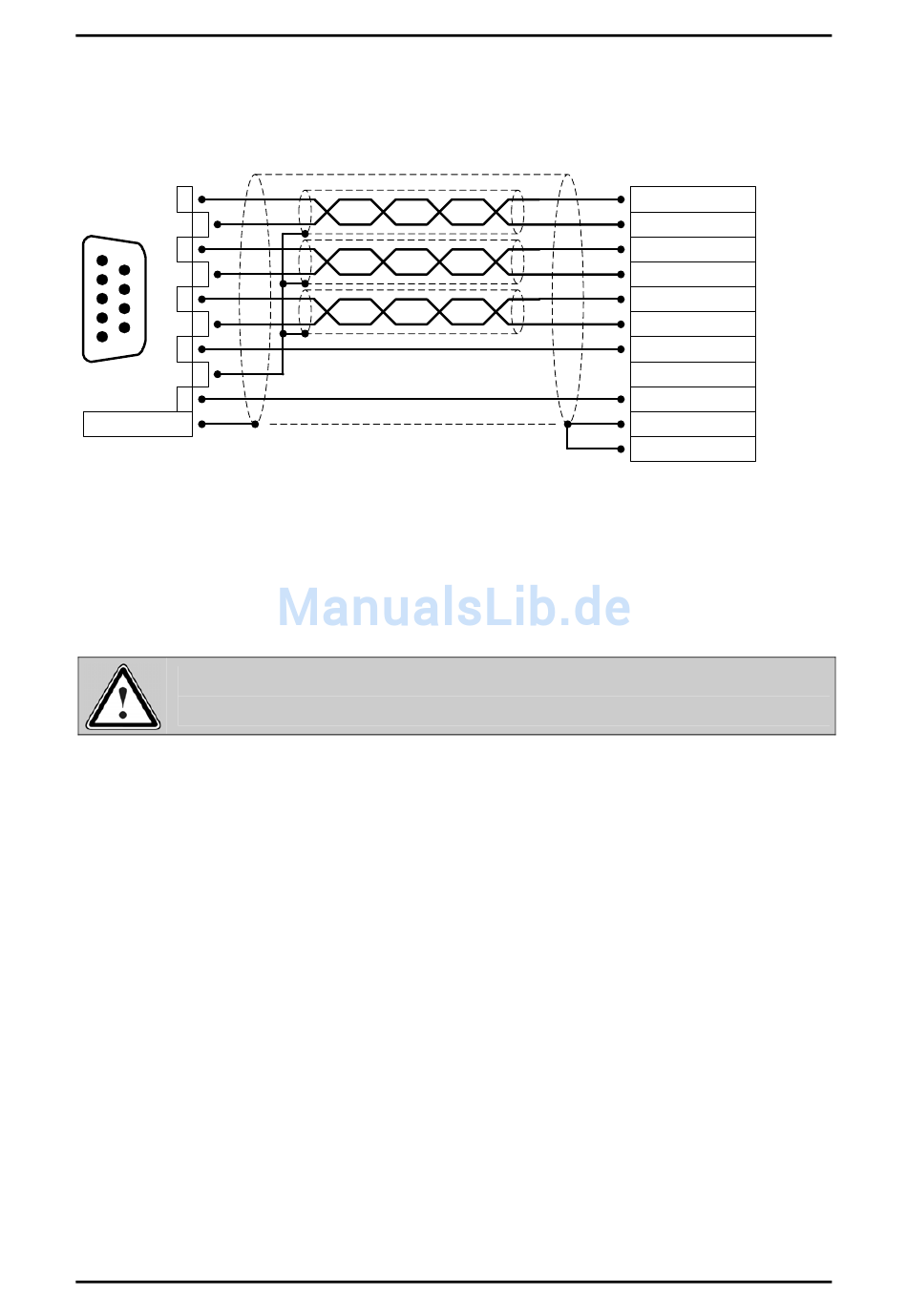

Abbildung 24: Steckerbelegung [X11]: Inkrementalgeberausgang

Der Ausgangstreiber am Signalausgang liefert differentielle Signale (5V) gemäß RS422
Schnittstellenstandard.
Es können abhängig von den Kabelkapazitäten können bis zu 32 andere Servopositionierregler durch
ein Servopositionierregler angesteuert werden.
Der Versorgungsausgang ([X11] Pin5) sollte nicht zu den Slaves durchgeschleift
werden.
Produkthandbuch "Servopositionierregler ARS-310/5(UL) ARS-310/10"
Elektrische Installation
Inkrementalgeberausgang
A
#A
B
#B
N
#N
GND
VCC
Schirm (optional)
Steckergehäuse
