Elektrische Installation
7.5.5
Anschlusshinweise [X6]
Motorseitiger
Anschlussstecker
Motorphase U bzw. 1
Motorphase V bzw. 2
Motorphase W bzw. 3
Bremse 24 V
Bremse GND
Temperaturfühler Motor
Temperaturfühler GND
Motor PE
Steckergehäuse

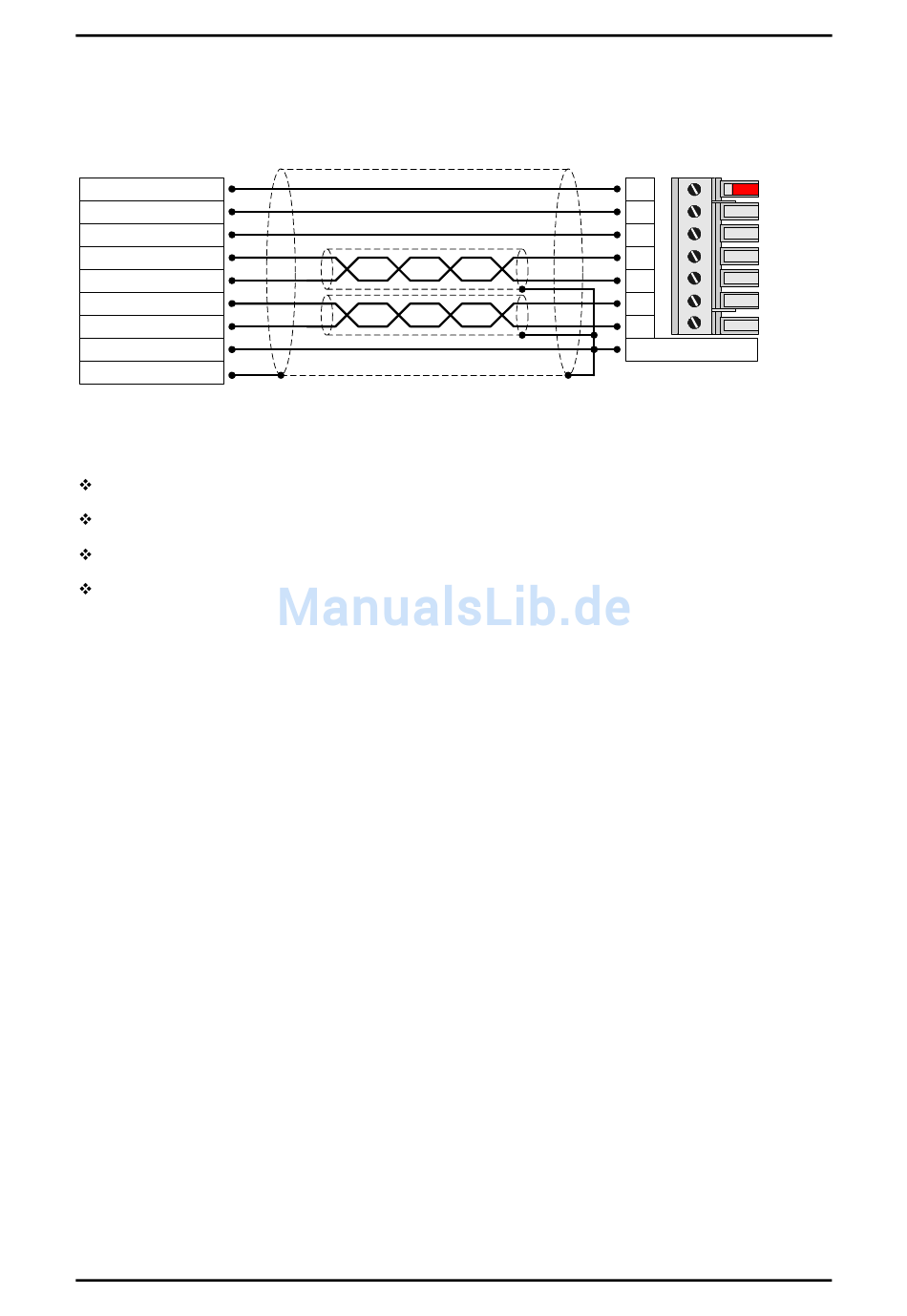

Abbildung 14: Motoranschluss [X6]
Die inneren Schirme an die PE-Schraube anschließen; Länge maximal 40 mm.
Länge der ungeschirmten Adern maximal 35 mm.
Gesamtschirm reglerseitig an die PE-Schraube flächig anschließen; Länge maximal 40 mm.
Gesamtschirm motorseitig flächig auf das Stecker- bzw. Motorgehäuse anschließen; Länge
maximal 40 mm.
Über die Klemmen ZK+ und ZK- können die Zwischenkreise mehrerer Servopositionierregler ARS-
310/xx verbunden werden. Die Kopplung der Zwischenkreise ist bei Applikationen interessant, bei
denen hohe Bremsenergien auftreten oder in denen bei Ausfall der Spannungsversorgung noch
Bewegungen ausgeführt werden müssen.
An den Klemmen BR+ und BR- kann eine Haltebremse des Motors angeschlossen werden. Die
Feststellbremse wird von der Stromversorgung des Servopositionierreglers gespeist. Der maximal von
dem Servopositionierregler ARS-310/xx bereitgestellte Ausgangsstrom ist zu beachten.
Gegebenenfalls muss ein Relais zwischen Gerät und Feststellbremse geschalten werden, wie in der
Abbildung 15 dargestellt:
Produkthandbuch "Servopositionierregler ARS-310/5(UL) ARS-310/10"
Seite 61
PHOENIX POWER
COMBICON an X6
1
2
3
4
5
6
7
PE-Schraube
Version 2.2
