Steuerung; Abbildung 16: Prinzipschaltbild Anschluss [X1] - Metronix ARS-310/5 Produkthandbuch

Elektrische Installation

Steuerung

AIN0
#AIN0
AIN1
#AIN1
+VREF
AGND
AMON0
AMON1
AGND
100 mA
max !
+24VDC
100 mA
max !
PE

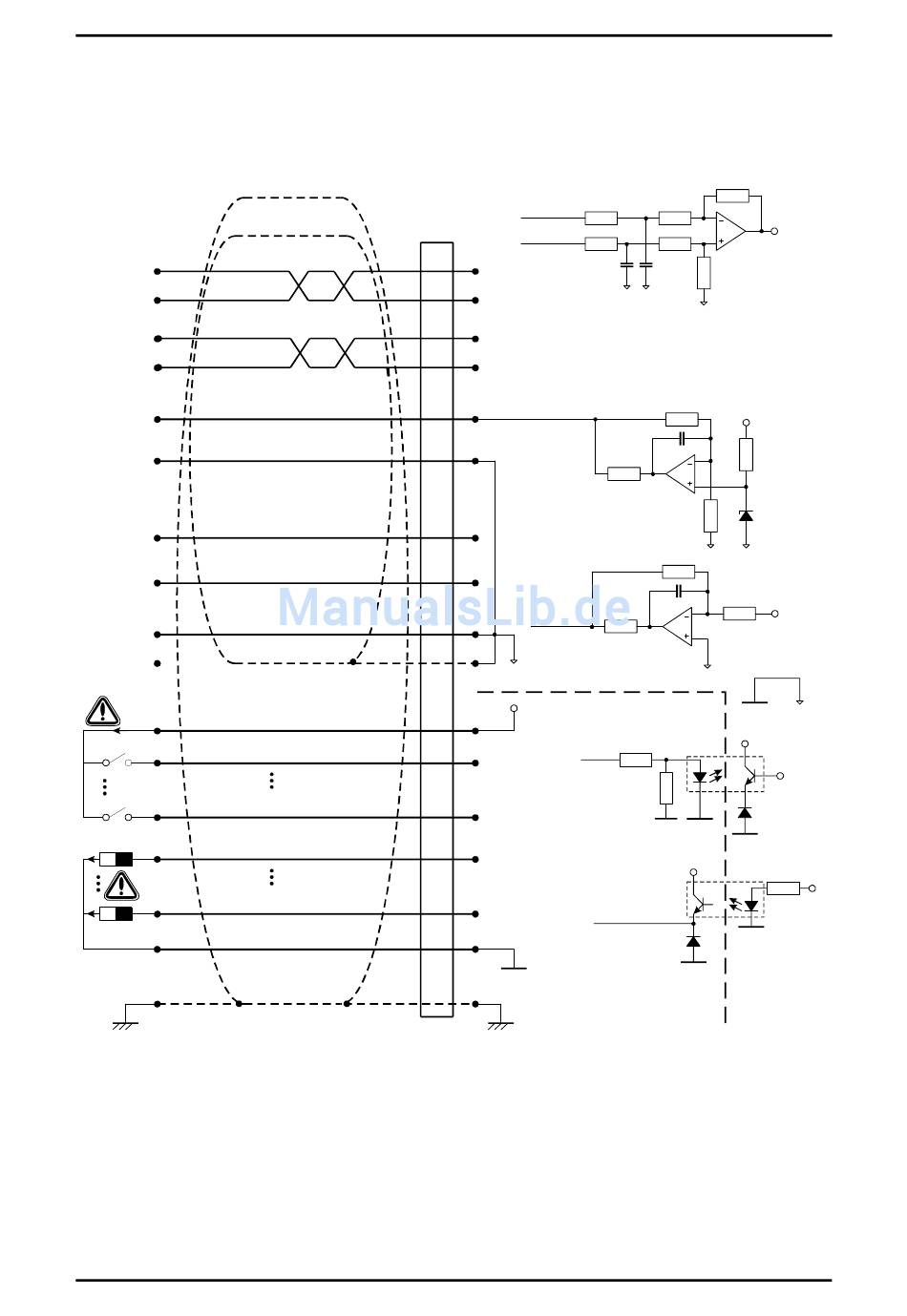

Abbildung 16: Prinzipschaltbild Anschluss [X1]

Der Servopositionierregler ARS-310/xx verfügt über zwei differentielle (AIN0, AIN1) analoge
Eingänge, die für Eingangsspannungen im Bereich ±10 V ausgelegt sind. Die Eingänge AINx und
#AINx werden über verdrillte Leitungen (als Twisted-pair ausgeführt) an die Steuerung geführt. Besitzt
die Steuerung Single-Ended Ausgänge, wird der Ausgang mit AINx verbunden und #AINx wird auf
Produkthandbuch "Servopositionierregler ARS-310/5(UL) ARS-310/10"
