Mechanische Installation

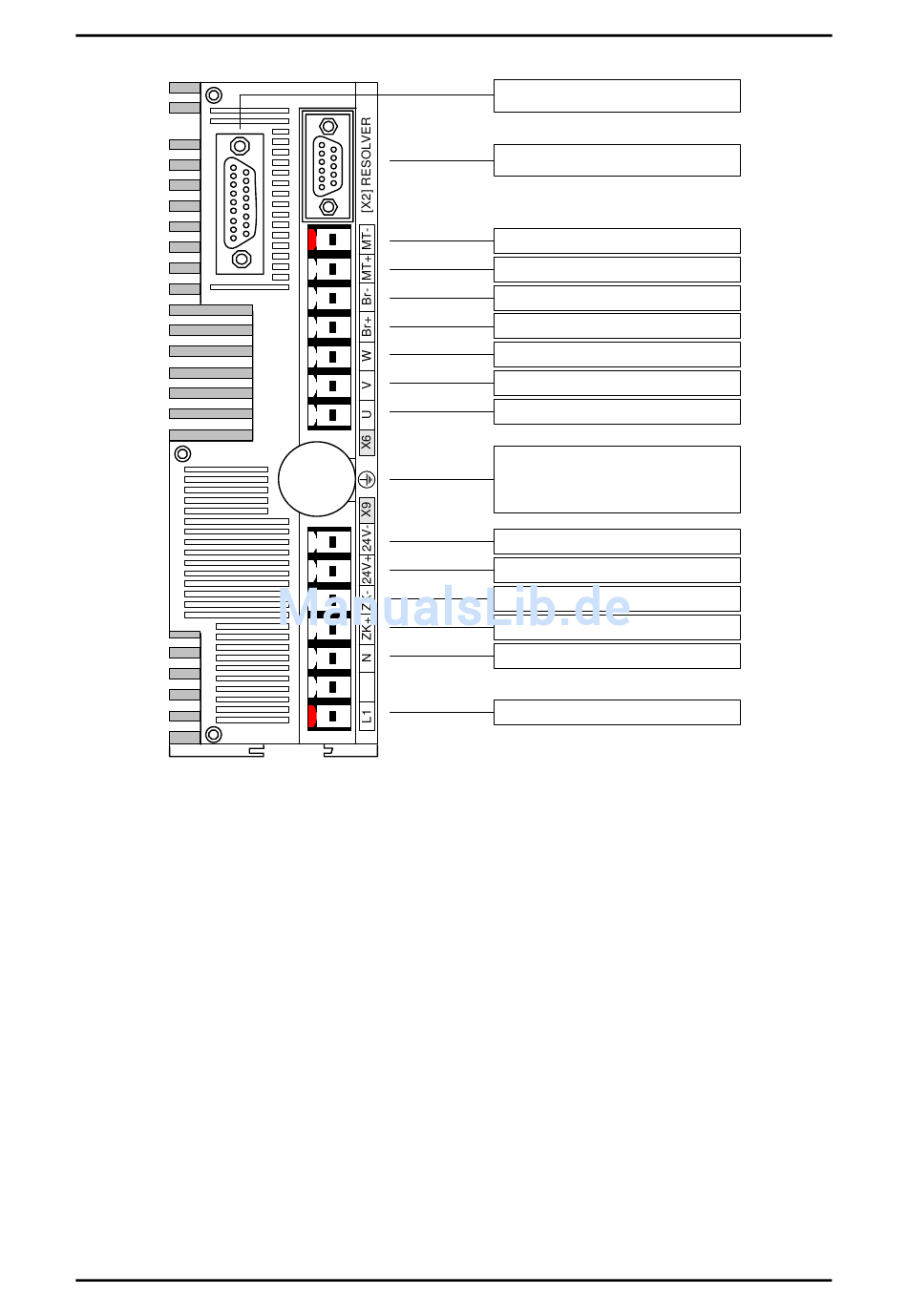

Abbildung 7: Servopositionierregler ARS-310/5 (UL): Ansicht unten

Produkthandbuch "Servopositionierregler ARS-310/5(UL) ARS-310/10"
[X21]: Encoder (optional)
[X2]: Resolver
MT-: Motortemperaturfühler
MT+: Motortemperaturfühler
Br-: Haltebremse (Motor)
Br+: Haltebremse (Motor)
W: Motorphase 3
V: Motorphase 2
U: Motorphase 1
PE: Anschluss für den Schirm des
Motorkabels und Anschluss PE der
Versorgung
24V-: Versorgung GND 24VDC
24V+: Versorgung 24VDC
ZK-: neg. Zwischenkreisspannung
ZK+: pos. Zwischenkreisspannung
N: Versorgung 230 VAC
L1: Versorgung 230 VAC
