Seite 52

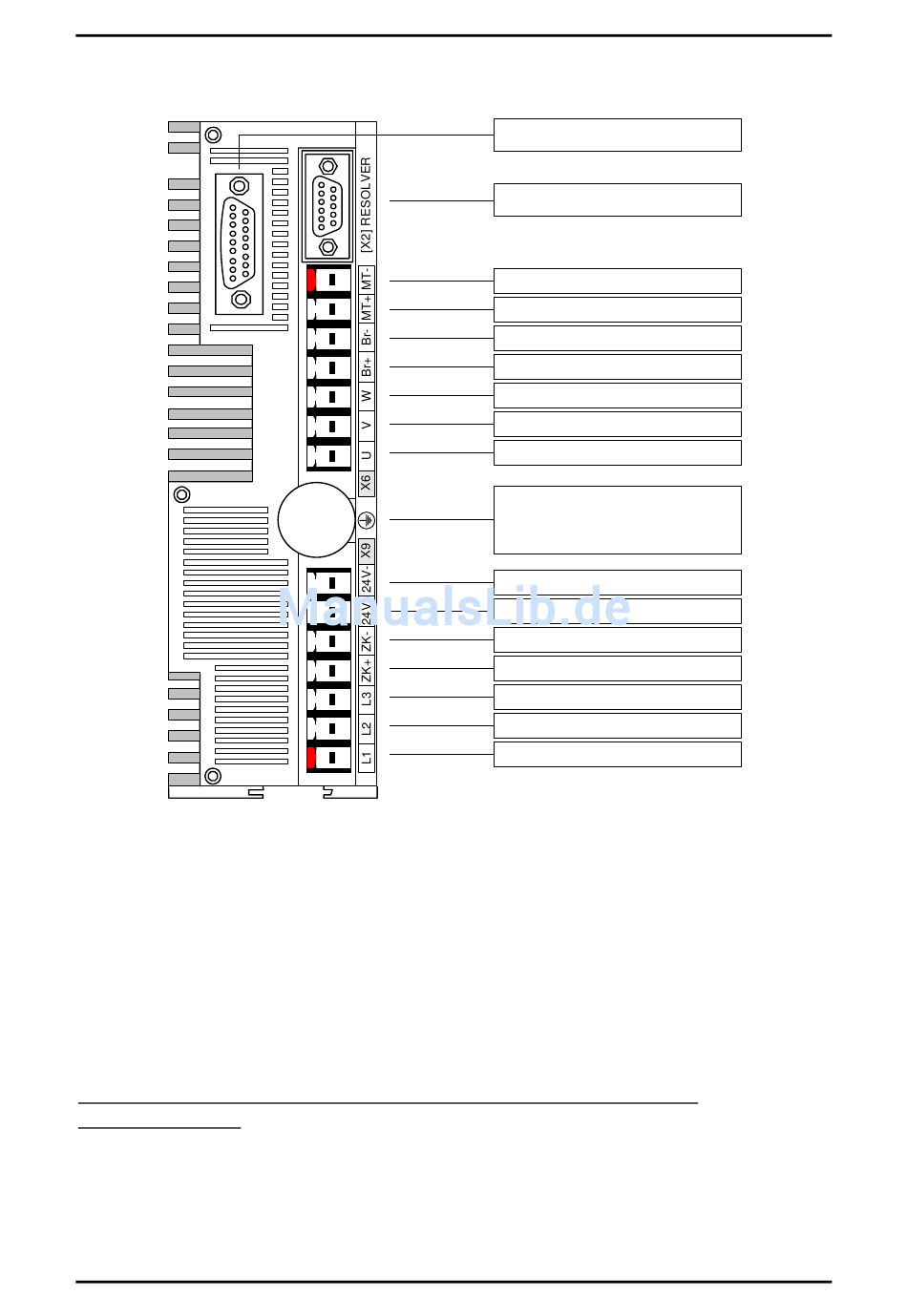

Abbildung 8: Servopositionierregler ARS-310/10: Ansicht unten
6.3
Montage
An der Rückseite des Servopositionierregler ARS-310/xx sind Aussparungen für das Einbringen einer
Befestigungsschiene an dem Regler vorgesehen. Mit dieser Schiene wird der Servopositionierregler
senkrecht an eine Schaltschrankmontageplatte befestigt.
Für die Befestigung des Servopositionierreglers ARS-310/xx verwenden Sie bitte die
Schraubengrösse M5.
Produkthandbuch "Servopositionierregler ARS-310/5(UL) ARS-310/10"
Mechanische Installation
[X21]: Encoder (optional)
[X2]: Resolver
MT-: Motortemperaturfühler
MT+: Motortemperaturfühler
Br-: Haltebremse (Motor)
Br+: Haltebremse (Motor)
W: Motorphase 3
V: Motorphase 2
U: Motorphase 1
PE: Anschluss für den Schirm des
Motorkabels und Anschluss PE der
Versorgung
24V-: Versorgung GND 24VDC
24V+: Versorgung 24VDC
ZK-: neg. Zwischenkreisspannung
ZK+: pos. Zwischenkreisspannung
L3: Versorgung 230 VAC
L2: Versorgung 230 VAC
L1: Versorgung 230 VAC
Version 2.2
