Es sind Zuluftgitter für den Warmluftaustritt
der Kaminanlage in die Betonelemente
einzusetzen, die unterhalb des Dämmsets
positioniert sein müssen! Der Abstand von
500 mm von Oberkante der Zuluftgitter bis
zur Decke muss gegeben sein!
Die Größe des Zuluftquerschnittes für
Ihren Kamineinsatz entnehmen Sie
bitte dem Punkt „technische Daten"
der separat beigelegten Aufbauanlei-
tung für Kamineinsätze. Dazu benötigte
Ausschnitte in dem Betonelement sind
selbstständig, nach Anleitung wie in Punkt
„9.1 Verbrennungsluftseitiger Anschluss"
beschrieben, zu erstellen. Es sind keine
Vertiefungen oder Ähnliches vorgesehen.

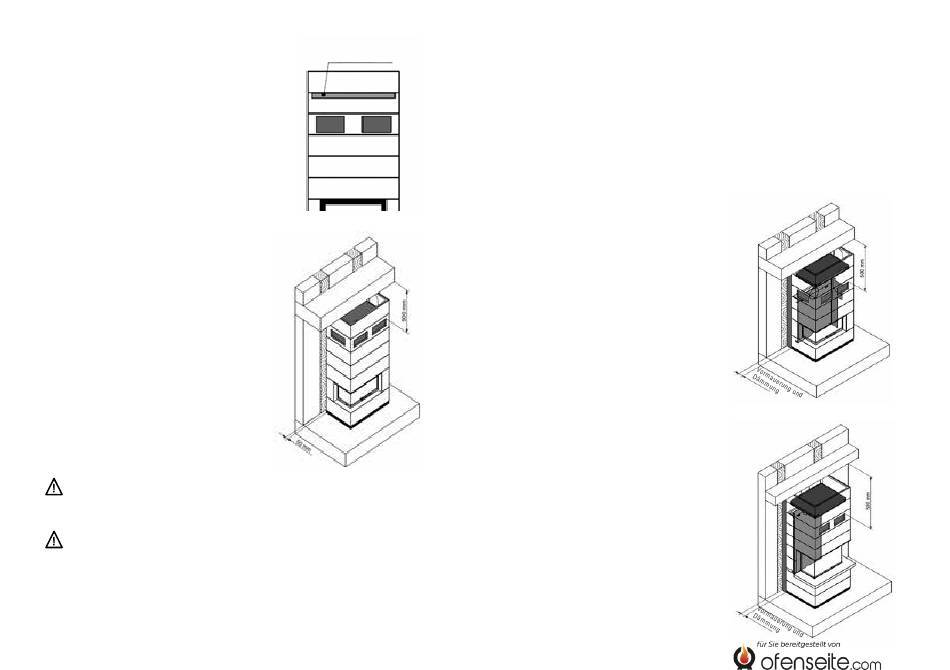

Die Platzierung des Zuluftgitters ist so zu wählen, dass zwischen
Oberkante des Gitters und Decke ein Abstand von 500 mm besteht!
Einzuhaltende Abstände zur seitlichen Wand entnehmen Sie bitte dem
Punkt „11.1.1 SIM Kaminanlage".
innenliegendes Dämmset
D 18
11.1.3 SIM WANDBÜNDIG DECKENBÜNDIG
Die Aufbausituation ist an einer hinteren brennbaren und zu
schützenden Wand dargestellt.
SIM-H
O-Kaminanlagen sind nicht zur deckenbündigen Aufstellung
2
geeignet, da die Revisionsfähigkeit der hydraulischen Armaturen
über den Verkleidungsdeckel gewährleistet sein muss!
Wird die Kaminanlage wandbündig und
zugleich mit Erweiterungsmodulen decken-
bündig installiert, ist an der Wand hinter
der gesamten Anlage eine Vormauerung mit
Dämmung zu errichten.
Die Stärke der Vormauerung und Däm-
mung entnehmen Sie bitte den technis-
chen Daten Ihres Kamineinsatzes. Diese
sind in der separat beigelegten Aufbauan-
leitung für Kamineinsätze zu finden. Ggf.
kann auch ein Ersatzdämmstoff (z.B. Cal-
ciumsilicat) für die Vormauerung und Däm-
mung gemäß den technischen Daten des
Dämmstoffherstellers verwendet werden.
Ebenfalls muss das optional erhältliche
Strahlschutzblech integriert werden. Außer-
dem sind Zuluftgitter für den Warmluftaus-
tritt der Kaminanlage, in die Betonelemente
einzusetzen. Der Abstand von 500 mm von
Oberkante der Zuluftgitter bis zur Decke
muss gegeben sein!
Die Größe des Zuluftquerschnittes für
Ihren Kamineinsatz entnehmen Sie
bitte dem Punkt „technische Daten" der
separat beigelegten Aufbauanleitung
für Kamineinsätze.
