Kamineinsätze mit U-förmiger Feuerraumscheibe

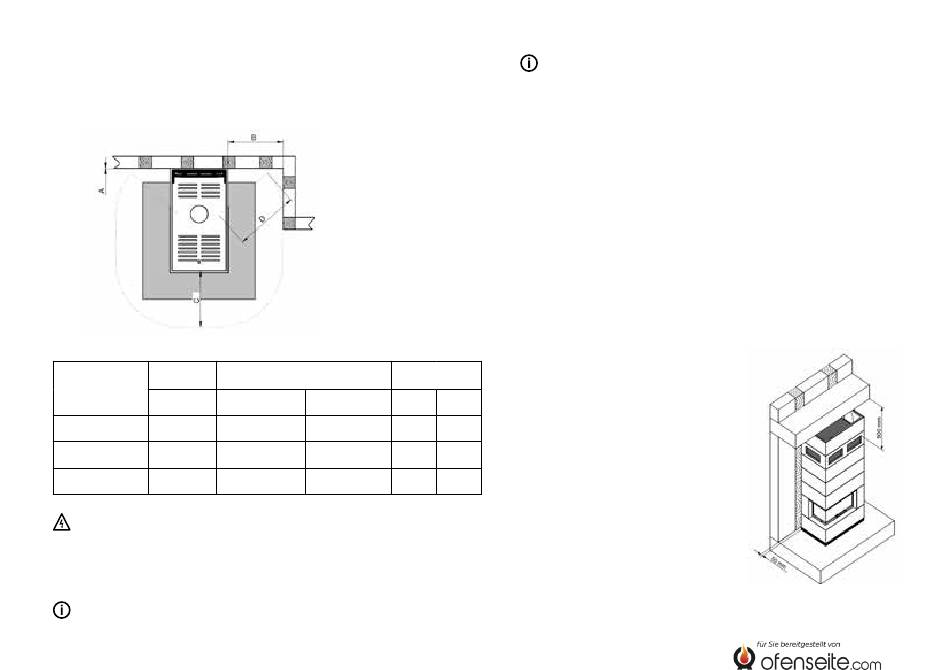

Die Abbildung zeigt eine mögliche Aufbausituation der SIM-Kaminanlage
Arte U-70h und gilt exemplarisch für jede SIM-Kaminanlage mit U-förmiger
Feuerraumscheibe.
Abstand zur
hinteren Wand
seitlichen Wand / zu seitlichen Bauteilen
Spartherm
Installation Modules
A*
SIM Arte 3RL-60h
0* mm
SIM Arte U-50h
0* mm
SIM Arte U-70h
0* mm
* Wandbündige Aufbausituation
Nur zulässig bei Verwendung des Strahlschutzbleches innerhalb
der SIM-Kaminanlage. Siehe Punkt „11.1.2 SIM deckenbündig" und
„11.1.3 SIM wandbündig deckenbündig"!
Maßangaben gelten ab Außenkante des Betonelementes.
Mindestabstand B zur
Strahlungs-
bereich
C
brennbar
nicht brennbar
vorne
800 mm
150 mm
800 mm
800 mm
150 mm
800 mm
1210 mm
150 mm
950 mm
Der Strahlungsbereich von 800 mm ab Feuerraumscheibe kann bei
Anordnung eines auf beiden Seiten belüfteten Strahlungsschutzes auf
400 mm verringert werden. Der belüftete Abstand des Strahlungss-
chutzes muss dabei mindestens 20 mm betragen. Alternativ kann der zu
schützende Bereich der seitlichen Wand aus nicht brennbarem Material
z.B. Naturstein, Kachel, Fliesen, Marmor, Granit oder anderen mineralis-
chen Baustoffen hergestellt werden.
11.1.2 SIM DECKENBÜNDIG
Die Aufbausituation ist an einer hinteren brennbaren und zu
schützenden Wand dargestellt.
SIM-H
O-Kaminanlagen sind nicht zur deckenbündigen Aufstellung
2
geeignet, da die Revisionsfähigkeit der hydraulischen Armaturen
über den Verkleidungsdeckel gewährleistet sein muss!
Wird die SIM-Kaminanlage mit optionalen
Erweiterungsmodulen deckenbündig auf-
D
gebaut, muss für alle SIM-Kaminanlagen
Seite
der Abstand zur hinteren Anbauwand von
750 mm
50 mm und zum anderen, wie bereits in
Punkt „11.1.1 SIM Kaminanlage" beschrie-
800 mm
ben, auch der seitliche Mindestabstand
1210 mm
eingehalten werden.
Eine obere Dämmplatte aus Calciumsilikat
mit einer Stärke von 60 mm ist in die Kam-
inanlage einzusetzen. Sie dämmt die Heiz-
kammer nach oben ab und schützt somit
die Decke! Die Platte ist inklusive Aufhän-
gevorrichtung, optional als "Dämmset" bei
uns erhältlich.
D 17
