Princip
Principle
Prinzip
Principe
Principio
P
AKS 32R
S2:
Pt 1000 ohm /0°C
(AKS 11)
S3, S4, S5:
Pt 1000 ohm/0°C or Ptc
1000 ohm/25°C (AKS
12/EKS 111)
Application eksempel
Application example
Anwendungsbeispiel
Application exemple
Aplicación ejemplo
RI8JN253 05-2005
INSTRUCTIONS
Mål
Dimensions
Maße
Dimensions
Dimensión
084B8011
IP 20
EKA 161
230 V
Fælles afrimningsstart / Fælles start efter afrimning
Common defrost start / Common start after defrost
Gemeinsamer Abtau anlauf / Gemeinsamer Anlauf nach Abtauung
Enclenchement dégivrage commun / remise en rout après dégivrage
1
2
4

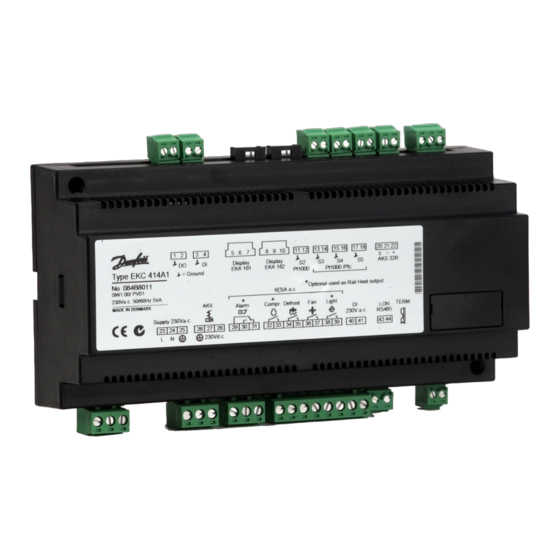

EKC 414A1
EKA 162
1
2
4
1
2
L = Max. 10 m
4
