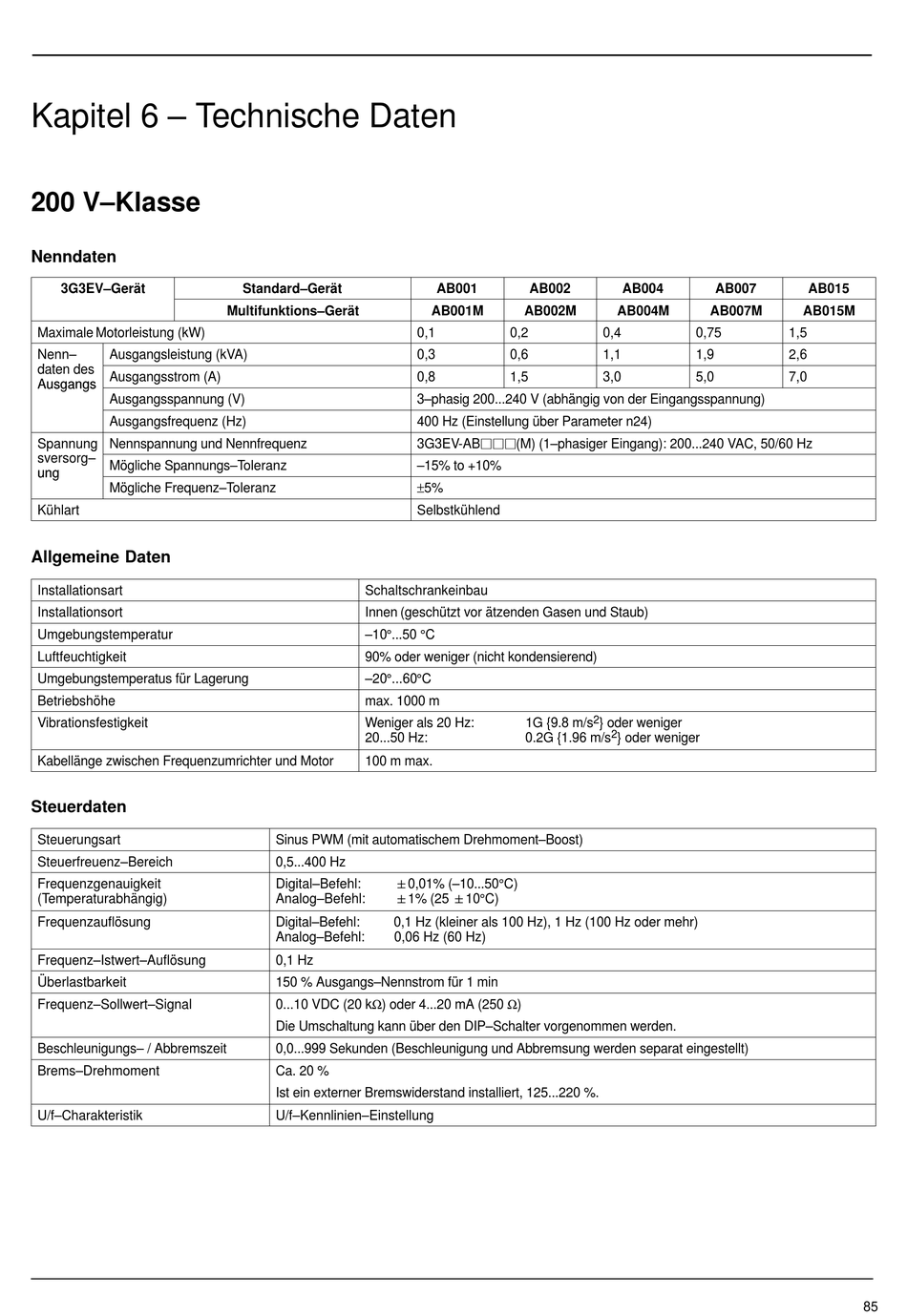

Kapitel 6 – Technische Daten
200 V–Klasse

Nenndaten

3G3EV–Gerät
Maximale Motorleistung (kW)
Nenn– Ausgangsleistung (kVA)
daten des d t d
Ausgangsstrom (A)
Ausgangs Ausgangs
Ausgangsspannung (V)
Ausgangsfrequenz (Hz)
Spannung Nennspannung und Nennfrequenz g
sversorg–
Mögliche Spannungs–Toleranz
ung ung
Mögliche Frequenz–Toleranz
Kühlart

Allgemeine Daten

Installationsart
Installationsort
Umgebungstemperatur
Luftfeuchtigkeit
Umgebungstemperatus für Lagerung
Betriebshöhe
Vibrationsfestigkeit
Kabellänge zwischen Frequenzumrichter und Motor

Steuerdaten

Steuerungsart
Steuerfreuenz–Bereich
Frequenzgenauigkeit
(Temperaturabhängig)
Frequenzauflösung
Frequenz–Istwert–Auflösung
Überlastbarkeit
Frequenz–Sollwert–Signal
Beschleunigungs– / Abbremszeit
Brems–Drehmoment
U/f–Charakteristik
Standard–Gerät
Multifunktions–Gerät
Schaltschrankeinbau
Innen (geschützt vor ätzenden Gasen und Staub)
–10 ...50 C
90% oder weniger (nicht kondensierend)
–20 ...60 C
max. 1000 m
Weniger als 20 Hz:
20...50 Hz:
100 m max.
Sinus PWM (mit automatischem Drehmoment–Boost)
0,5...400 Hz
Digital–Befehl: "0,01% (–10...50 C)
Analog–Befehl: "1% (25 "10 C)
Digital–Befehl: 0,1 Hz (kleiner als 100 Hz), 1 Hz (100 Hz oder mehr)
Analog–Befehl: 0,06 Hz (60 Hz)
0,1 Hz
150 % Ausgangs–Nennstrom für 1 min
0...10 VDC (20 kΩ) oder 4...20 mA (250 Ω)
Die Umschaltung kann über den DIP–Schalter vorgenommen werden.
0,0...999 Sekunden (Beschleunigung und Abbremsung werden separat eingestellt)
Ca. 20 %
Ist ein externer Bremswiderstand installiert, 125...220 %.
U/f–Kennlinien–Einstellung
AB001 AB002
AB001M AB002M
0,1 0,2
0,3 0,6
0,8 1,5
3–phasig 200...240 V (abhängig von der Eingangsspannung)
400 Hz (Einstellung über Parameter n24)
3G3EV-ABjjj(M) (1–phasiger Eingang): 200...240 VAC, 50/60 Hz
–15% to +10%
5%
Selbstkühlend
1G {9.8 m/s
0.2G {1.96 m/s
AB004 AB007
AB004M AB007M
0,4 0,75
1,1 1,9
3,0 5,0
2
} oder weniger
2
} oder weniger
AB015
AB015M
1,5
2,6
7,0
85
