Kapitel 4 – Betriebsvorbereitungen und Parametereinstellungen

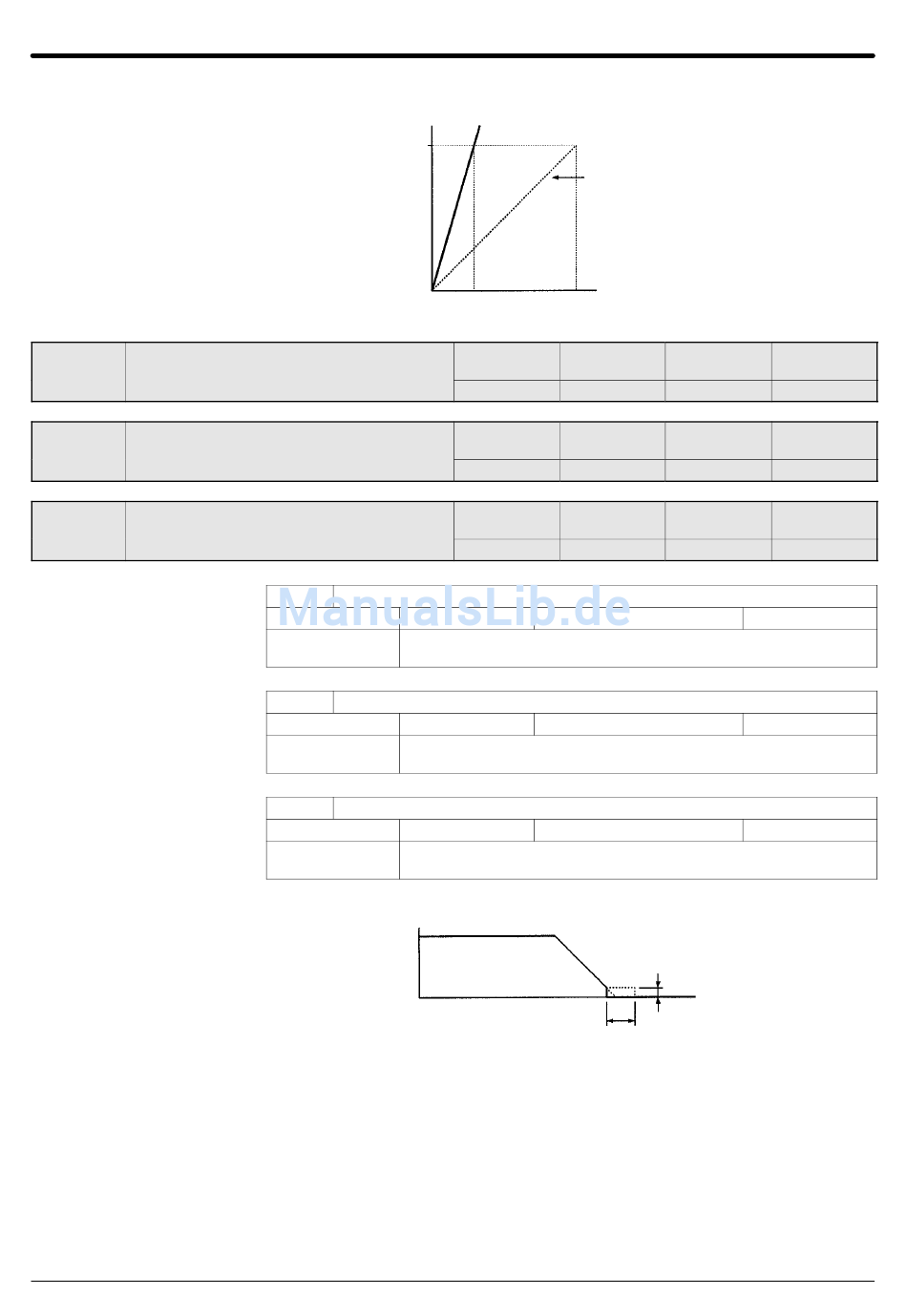

n46 n46 DC–Gleichstrombremsung DC–Gleichstrombremsung
n47 n47 Gleichstrombremszeit beim Stop Gleichstrombremszeit beim Stop
n48 n48 Gleichstrombremszeit beim Start Gleichstrombremszeit beim Start
Maximalfrequenz (oder
Nennstrom)
100 %
n46 DC–Gleichstrombremsung
Einstellbereich 0...100 (%)
Auflösung der 1 (%)
Anzeige
n47 Gleichstrombremszeit beim Stop
Einstellbereich 0,0...5,0 (Sekunden)
Auflösung der 0,1 (Sekunden)
Anzeige
n48 Gleichstrombremszeit beim Start
Einstellbereich 0,0...5,0 (Sekunden)
Auflösung der 0,1 (Sekunden)
Anzeige
Gleichstrombremsung beim Stop:
Ausgangsfrequenz
Die Interrupt DC–Steuerzeit ist über
Parameter n47 definiert.
– Diese Parameter sind wirksam, wenn bei der Auswahl der Stop–Betriebsart
(n03) die Betriebsart Stop über Rampe (n03=0) abgewählt wurde.
– Parameter n46 wird als prozentualer Wert des DC–Steuerstromes entspre-
chend dem Nennstrom des Frequenzumrichters (100 %–Wert) eingegeben.
Gleichstrombremsung beim Start:
– Parameter n48 wird dazu benutzt, nach einem Stop des Motors (über die ei-
gene Motorträgheit) den Motorbetrieb neu zu starten.
Werkseinstellung
(n45 = 0,30)
n45 = 1,00
Analoge Ausgangsspannung
3 V 10 V
200 V–Klasse 200 V–Klasse
Standard Multifunktion
X
200 V–Klasse 200 V–Klasse
Standard Multifunktion
X
200 V–Klasse 200 V–Klasse
Standard Multifunktion
X
Werkseinstellung
Werkseinstellung
Werkseinstellung
Die minimale Ausgangsfrequenz ist über
Parameter n29 definiert.
400 V–Klasse 400 V–Klasse
Standard Multifunktion
X
400 V–Klasse 400 V–Klasse
Standard Multifunktion
X
400 V–Klasse 400 V–Klasse
Standard Multifunktion
X
50 (%)
0,5 (Sekunden)
0,0 (Sekunden)
Zeit
65
