Kapitel 3 – Aufbau
Ausgangsklemmen (links
unten)
Hinweis
5. Der Spannungsausgang FS ist nicht galvanisch getrennt.
SW1

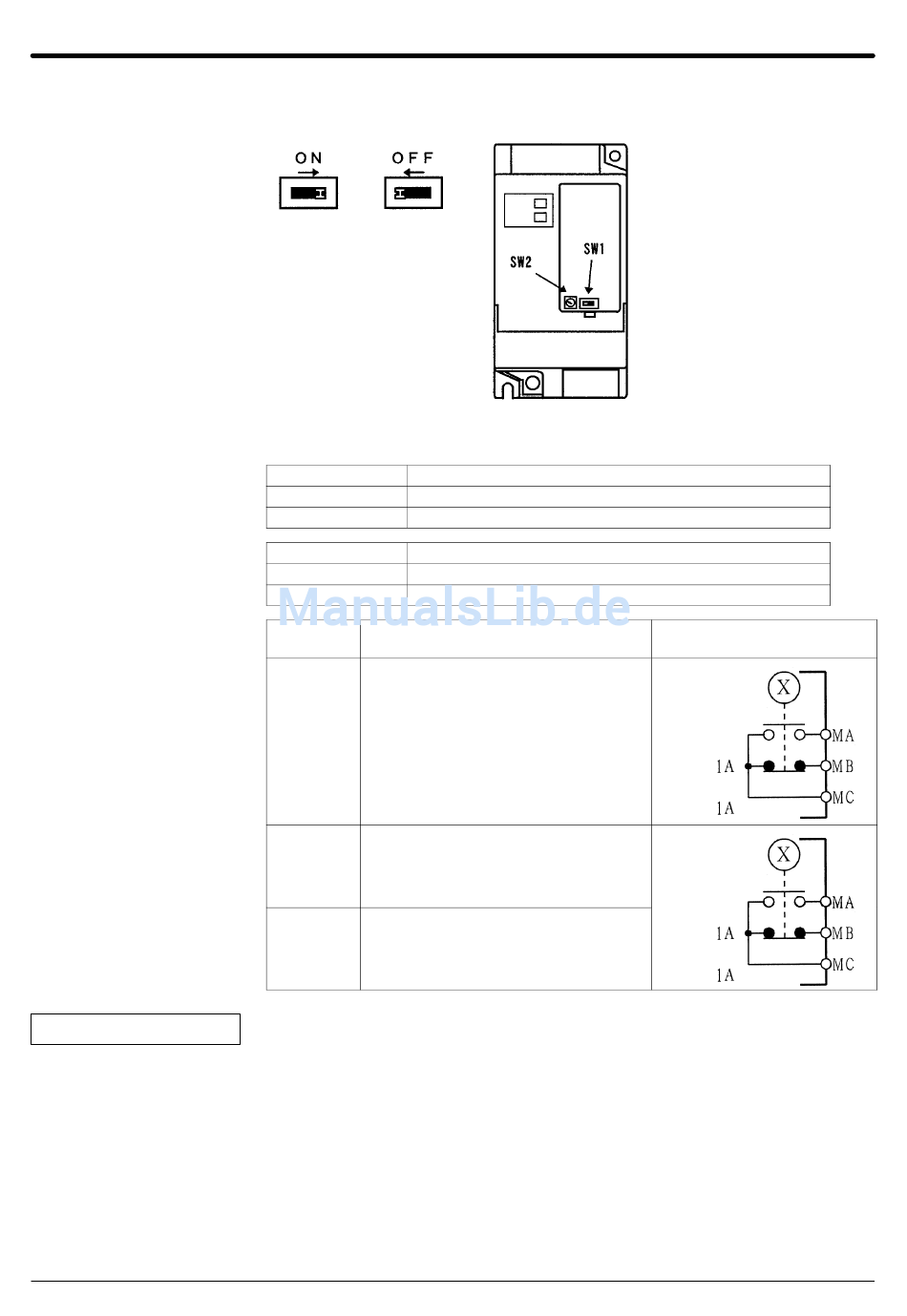

Abb. 10: DIP–Schalter SW1
SW1
OFF
Spannungseingang 0...10 V
ON
Stromeingang 4...20 mA
SW2
PNP
Plusschaltend
NPN
Nullschaltend
Klemmen–
Name und Beschreibung
symbol
MA
Multifunktionskontaktausgang (Schließer) (siehe
Hinweis)
MB
Multifunktionaler Kontaktausgang (Öffner) (siehe
Hinweis)
MC
Multifunktionaler Kontaktausgang
(Gemeinsamer)
Parameter n09 wird zur Einstellung dieser Funktion verwendet. Die werkseitige
Einstellung ist "in Betrieb".
Funktion Analogausgang FR
Beschaltung der digitalen Eingänge
250 VAC
250 VAC
Schnittstelle
30 VDC
30 VDC
30 VDC
17
