Kapitel 3 – Aufbau

Eingangsklemmen (rechts unten)

Klemmen–
symbol
SF Vorwärts Start/stop
Ist der Kontakt geschlossen, dreht sich der Motor im Uhrzeigersinn.
Ist der Kontakt nicht geschlossen, stoppt der Motor.
SR Rückwärts Start/stop
Ist der Kontakt geschlossen, dreht sich der Motor entgegen dem
Uhrzeigersinn. Ist der Kontakt nicht geschlossen, stoppt der Motor.
S1 bis S3 Multifunktions–Eingänge (sehen Sie Hinweis 1)
SC Eingangsmasse
Masse der Eingangsklemmen SF, SR bis S3 und S1
FS Frequenzsollwert–Spannungsversorgung
Ausgangsspannung: 12 VDC
Zulässiger Strom: 20 mA
(siehe Hinweis 5)
FR Frequenzsollwert–Analogeingang (siehe Hinweis 2)
0...10 VDC oder 4...20 mA können angelegt werden.
FC Masseklemme des Frequenzsollwerteingang
Hinweis
16
Name und Beschreibung
1. Über Parameter n06 wird diese Funktion eingestellt. Nachfolgend sind die werk-
seitigen Einstellungen von S1...S3 dargestellt.
S1: Fehlerreset
S2: Externer Fehler (Schließer) *
S3: Mehrstufiger Frequenz–Sollwert–Befehl 1 *
* (nur Multifunktions–Gerät)
2. Die Klemme FR kann auch als Strom–Eingangsklemme (4...20 mA) definiert
werden. Dies wird über die internen DIP–Schalter SW1 und Parameter n02 vor-
genommen.
3. Die Auswahl für die Betriebsart der digitalen Eingänge (PNP: plusschaltend,
NPN: nullschaltend) erfolgt über DIP–Schalter SW2.
4. Schalter SW1 und SW2 befinden sich unterhalb der Programmierkonsole.

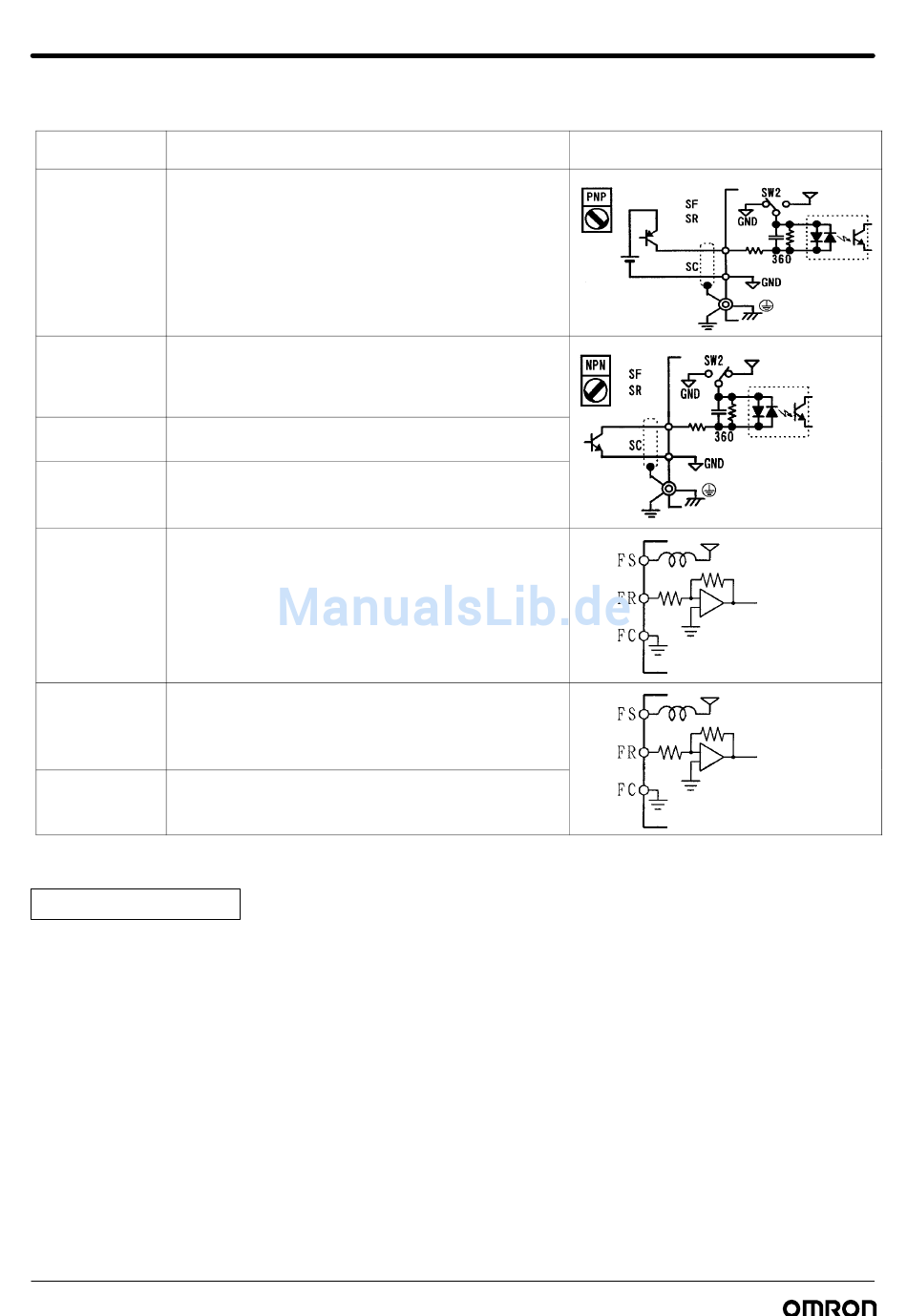

Schnittstelle
SW2
S1 to S3
3.3 K
SW2
S1 to S3 3.3 K S1 to S3
3 3 K
0.1 µ µ
12 V
20 K
Eingangsimpedanz
20 kΩ
12 V
20 K
Eingangsimpedanz
20 kΩ
(n06 = 1)
(n07 = 2)
(n08 = 4)
24 V
0.1 µ
24 V
