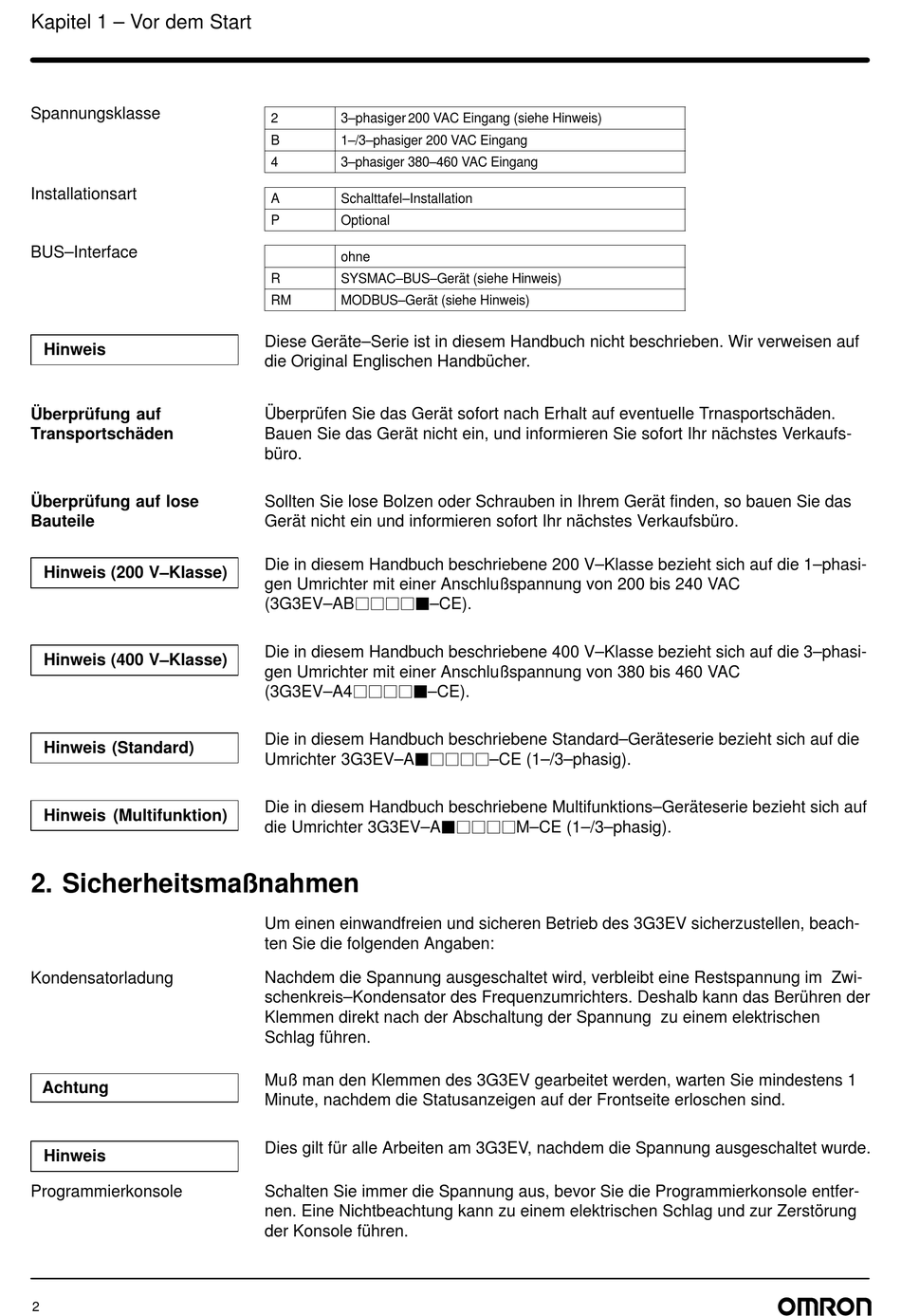

Kapitel 1 – Vor dem Start
Spannungsklasse
Installationsart
BUS–Interface
Hinweis
Überprüfung auf
Transportschäden
Überprüfung auf lose
Bauteile
Hinweis (200 V–Klasse)
Hinweis (400 V–Klasse)
Hinweis (Standard)
Hinweis (Multifunktion)
2. Sicherheitsmaßnahmen
Kondensatorladung
Achtung
Hinweis
Programmierkonsole
2
2 3–phasiger 200 VAC Eingang (siehe Hinweis)
B 1–/3–phasiger 200 VAC Eingang
4 3–phasiger 380–460 VAC Eingang
A Schalttafel–Installation
P Optional
ohne
R SYSMAC–BUS–Gerät (siehe Hinweis)
RM MODBUS–Gerät (siehe Hinweis)
Diese Geräte–Serie ist in diesem Handbuch nicht beschrieben. Wir verweisen auf
die Original Englischen Handbücher.
Überprüfen Sie das Gerät sofort nach Erhalt auf eventuelle Trnasportschäden.
Bauen Sie das Gerät nicht ein, und informieren Sie sofort Ihr nächstes Verkaufs-
büro.
Sollten Sie lose Bolzen oder Schrauben in Ihrem Gerät finden, so bauen Sie das
Gerät nicht ein und informieren sofort Ihr nächstes Verkaufsbüro.
Die in diesem Handbuch beschriebene 200 V–Klasse bezieht sich auf die 1–phasi-
gen Umrichter mit einer Anschlußspannung von 200 bis 240 VAC
(3G3EV–ABjjjjJ–CE).
Die in diesem Handbuch beschriebene 400 V–Klasse bezieht sich auf die 3–phasi-
gen Umrichter mit einer Anschlußspannung von 380 bis 460 VAC
(3G3EV–A4jjjjJ–CE).
Die in diesem Handbuch beschriebene Standard–Geräteserie bezieht sich auf die
Umrichter 3G3EV–AJjjjj–CE (1–/3–phasig).
Die in diesem Handbuch beschriebene Multifunktions–Geräteserie bezieht sich auf
die Umrichter 3G3EV–AJjjjjM–CE (1–/3–phasig).
Um einen einwandfreien und sicheren Betrieb des 3G3EV sicherzustellen, beach-
ten Sie die folgenden Angaben:
Nachdem die Spannung ausgeschaltet wird, verbleibt eine Restspannung im Zwi-
schenkreis–Kondensator des Frequenzumrichters. Deshalb kann das Berühren der
Klemmen direkt nach der Abschaltung der Spannung zu einem elektrischen
Schlag führen.
Muß man den Klemmen des 3G3EV gearbeitet werden, warten Sie mindestens 1
Minute, nachdem die Statusanzeigen auf der Frontseite erloschen sind.
Dies gilt für alle Arbeiten am 3G3EV, nachdem die Spannung ausgeschaltet wurde.
Schalten Sie immer die Spannung aus, bevor Sie die Programmierkonsole entfer-
nen. Eine Nichtbeachtung kann zu einem elektrischen Schlag und zur Zerstörung
der Konsole führen.
