Kapitel 3 – Aufbau
Ausgangsklemmen (rechts
unten)
Hinweis
Analoge Ausgangsklemmen
(rechts unten)
Hinweis

Verdrahtung des Leistungsteils

Hinweis
Kabelquerschnitt und
Absicherung
Hinweis
18

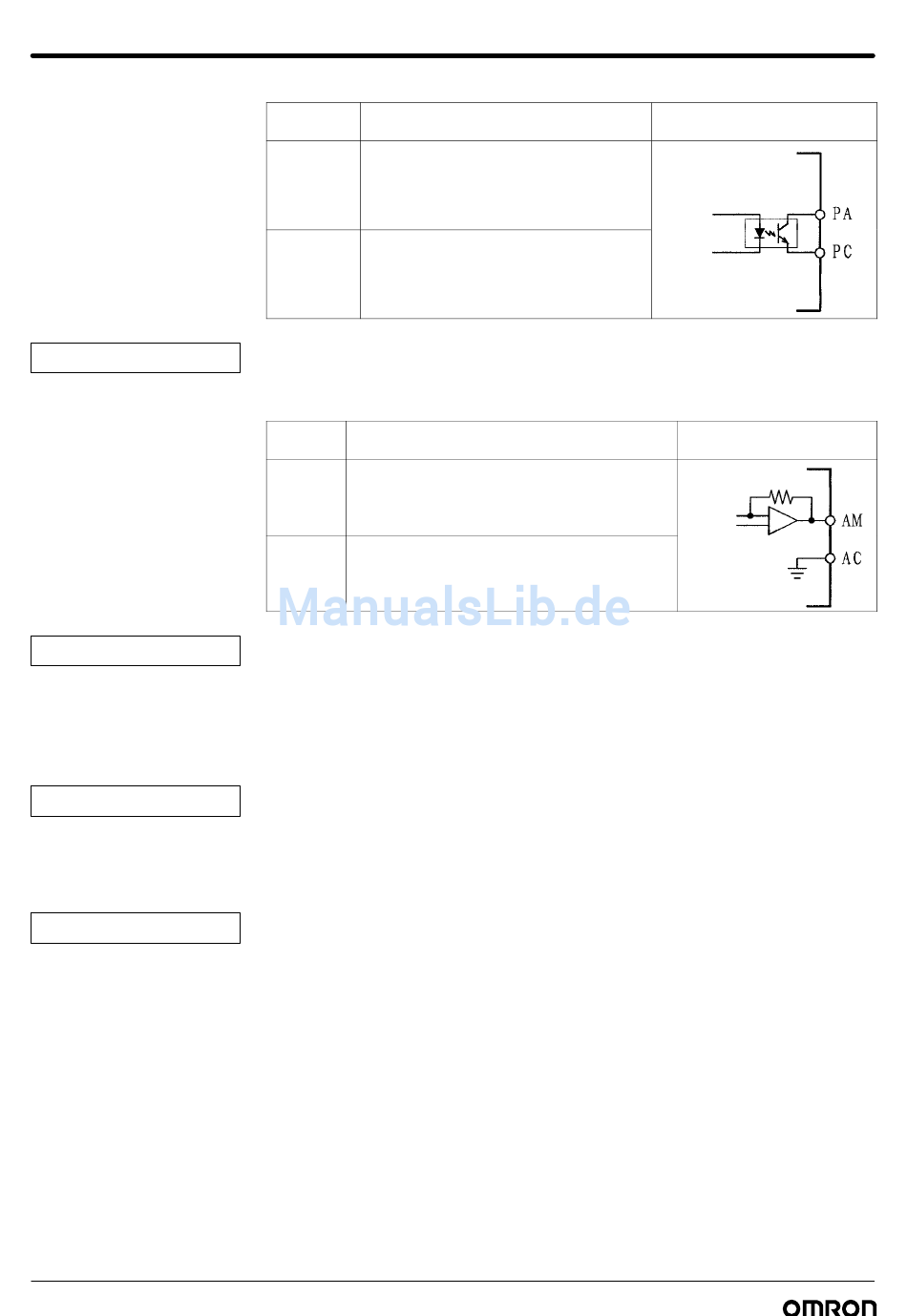

Klemmen– Name und Beschreibung
symbol
PA Potentialgetrennter Multifunktionsausgang über
Optokoppler (siehe Hinweis)
PC Potentialgetrennter Multifunktionsausgang über
Optokoppler (Masse)
Parameter n10 wird zur Einstellung dieser Funktion verwendet. Die werkseitige
Einstellung ist "Fehler–Reset". Dieser Ausgang ist bei dem Standard–Gerät nicht
vorhanden.
Klemmen– Name und Beschreibung
symbol
AM Analoger Multifunktionsausgang (siehe Hinweis)
AC Analoger Multifunktionsausgang (Masse)
Parameter n44 wird zur Einstellung dieser Funktion verwendet. Parameter n45
wird zur Einstellung des Verstärkungsfaktors eingesetzt. Werkseitig ist der
Analogausgang auf die Funktion "Ausgangsfrequenz" und "3 V bei max. Frequenz"
eingestellt. Dieser Ausgang ist bei dem Standard–Gerät nicht vorhanden.
Die Verfügbarkeit und die Störempfindlichkeit des kompletten Antriebsystems
hängt wesentlich von der richtigen Verdrahtung ab. Beachten Sie daher die folgen-
den Hinweise.
Benutzen Sie für die Netzeinspeisung und Erdung ein 600 V PVC–Kabel.
Wird der Umrichter zusammen mit einem Bremswiderstand betrieben, sollte der
Bremswiderstand mit einem Thermoschalter überwacht werden. Löst der Thermo-
schalter durch Überhitzung des Bremswiderstandes aus, so sollte zumindest das
Startsignal des Umrichters zurückgesetzt werden; besser noch ist die komplette
Abschaltung der Netzversorgung.
Schnittstelle
50 mA bei max.
48 VDC
Schnittstelle
2 mA bei max.
0...+10 VDC
