Kapitel 3 – Aufbau

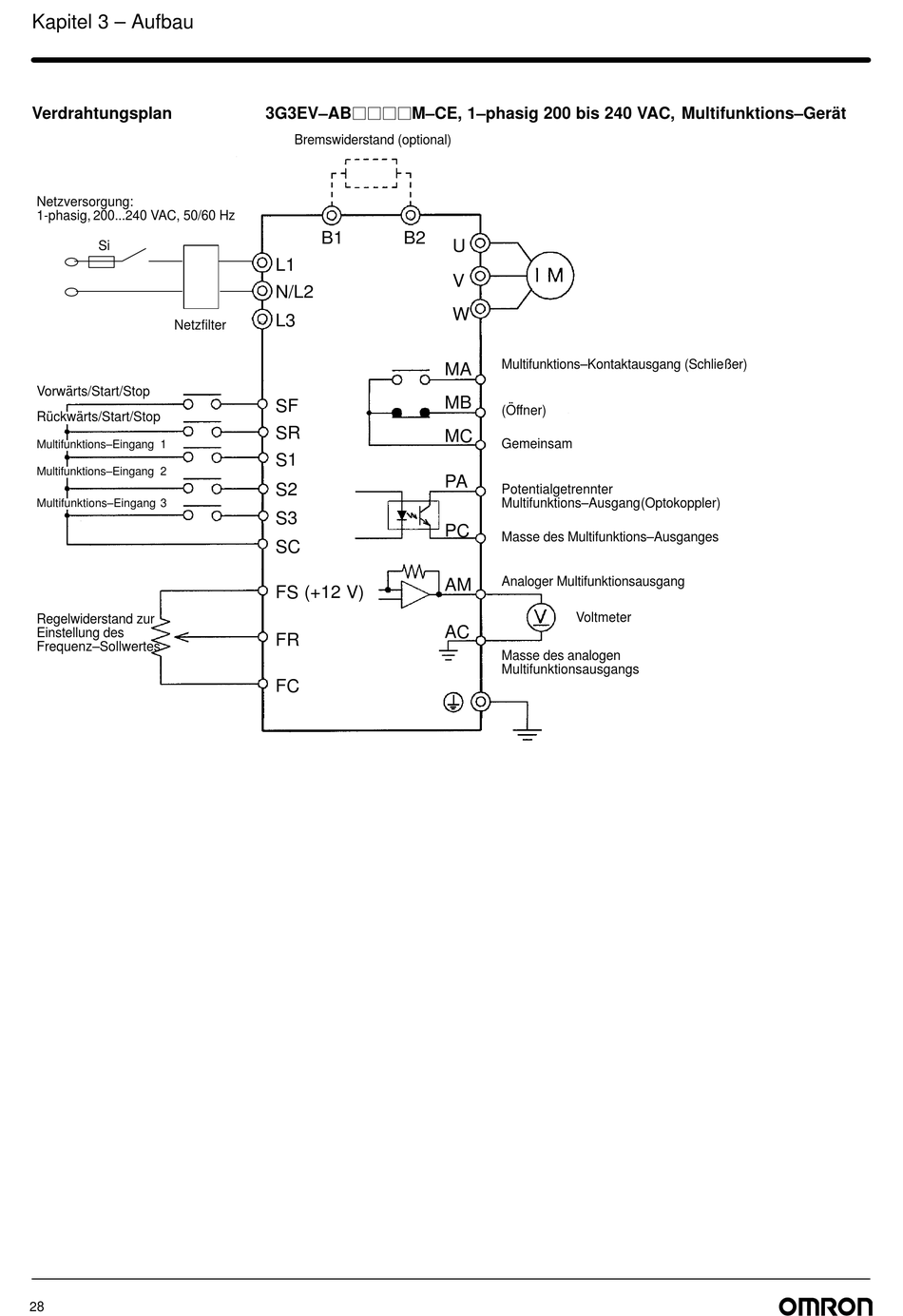

Verdrahtungsplan
Netzversorgung:
1-phasig, 200...240 VAC, 50/60 Hz
Si
Netzfilter
Vorwärts/Start/Stop
Rückwärts/Start/Stop
Multifunktions–Eingang 1
Multifunktions–Eingang 2
Multifunktions–Eingang 3
Regelwiderstand zur
Einstellung des
Frequenz–Sollwertes
28
3G3EV–ABjjjjM–CE, 1–phasig 200 bis 240 VAC, Multifunktions–Gerät
Bremswiderstand (optional)
B1 B2
L1
N/L2
L3
SF
SR
S1
S2
S3
SC
FS (+12 V)
FR
FC
U
V
W
Multifunktions–Kontaktausgang (Schließer)
MA
MB
(Öffner)
MC
Gemeinsam
PA
Potentialgetrennter
Multifunktions–Ausgang (Optokoppler)
PC
Masse des Multifunktions–Ausganges
Analoger Multifunktionsausgang
AM
Voltmeter
AC
Masse des analogen
Multifunktionsausgangs
