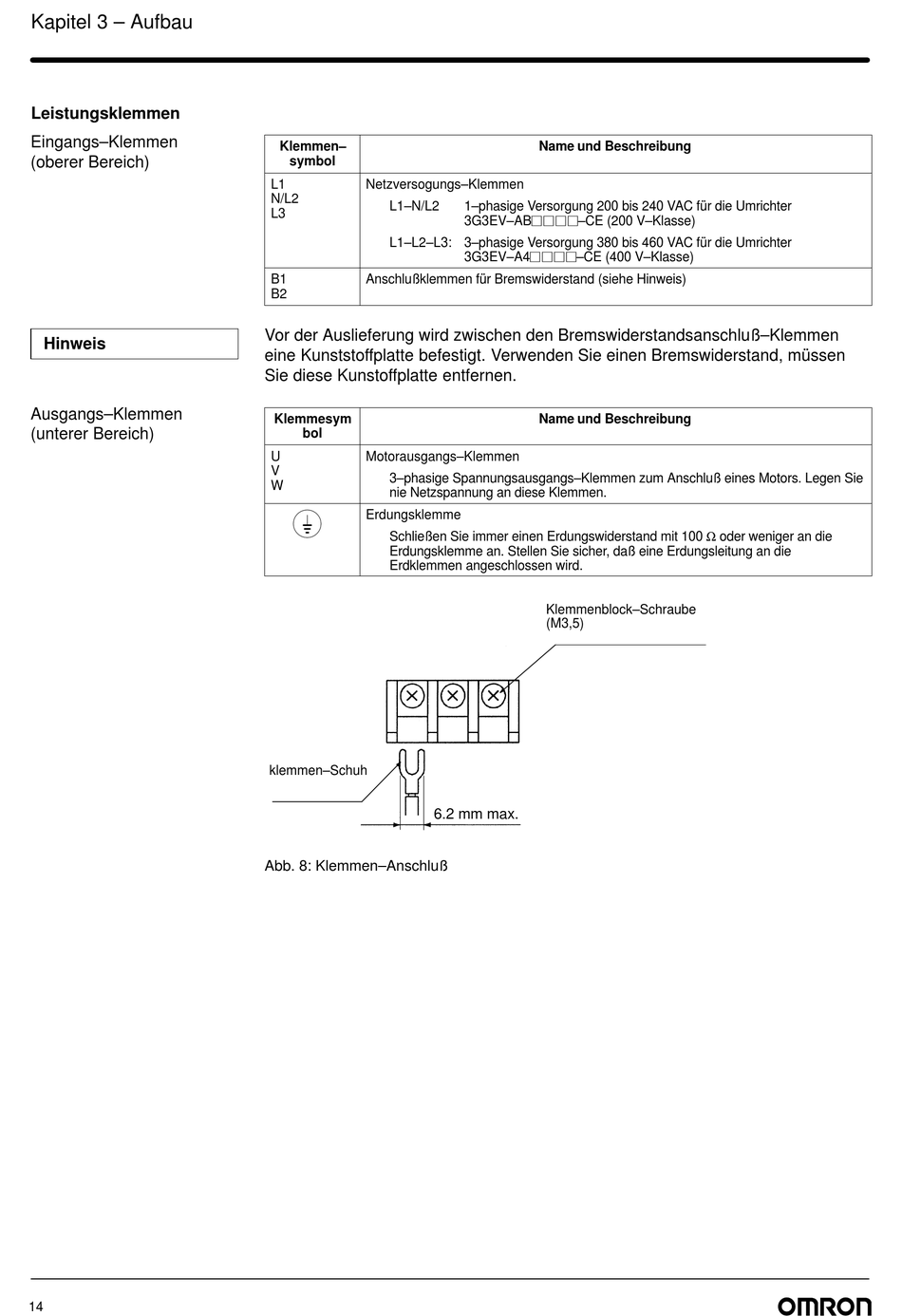

Leistungsklemmen; Ausgangs-Klemmen (Unterer Bereich) - Omron SYSDRIVE 3G3EV Technisches Handbuch

Kapitel 3 – Aufbau

Leistungsklemmen

Eingangs–Klemmen
(oberer Bereich)
Hinweis
Ausgangs–Klemmen
(unterer Bereich)
14
Klemmen–
symbol
L1 Netzversogungs–Klemmen
N/L2
L1–N/L2
L3
L1–L2–L3: 3–phasige Versorgung 380 bis 460 VAC für die Umrichter
B1 Anschlußklemmen für Bremswiderstand (siehe Hinweis)
B2
Vor der Auslieferung wird zwischen den Bremswiderstandsanschluß–Klemmen
eine Kunststoffplatte befestigt. Verwenden Sie einen Bremswiderstand, müssen
Sie diese Kunstoffplatte entfernen.
Klemmesym
bol
U Motorausgangs–Klemmen
V
3–phasige Spannungsausgangs–Klemmen zum Anschluß eines Motors. Legen Sie
W
nie Netzspannung an diese Klemmen.
Erdungsklemme
Schließen Sie immer einen Erdungswiderstand mit 100 Ω oder weniger an die
Erdungsklemme an. Stellen Sie sicher, daß eine Erdungsleitung an die
Erdklemmen angeschlossen wird.
klemmen–Schuh
6.2 mm max.
Abb. 8: Klemmen–Anschluß
Name und Beschreibung
1–phasige Versorgung 200 bis 240 VAC für die Umrichter
3G3EV–ABjjjj–CE (200 V–Klasse)
3G3EV–A4jjjj–CE (400 V–Klasse)
Name und Beschreibung
Klemmenblock–Schraube
(M3,5)
