3.3.3 Anschlüsse und Schirmung
Um gute Störfestigkeit des Systems zu gewährleisten, müssen alle Netzwerkkabel korrekt geerdet sein:
• Mindestempfehlung für die Erdung: Netzwerkkabel einmal in jedem Schaltschrank erden.
• Empfehlung für best mögliche Erdung: Netzwerkkabel an jedem Antriebsregler oder so nahe daran wie möglich
erden.
• Für die Verdrahtung des Kabels mit dem Steckverbinder sind die ungeschirmten Kabeladern so kurz wie möglich
zu halten; max. 20 mm werden empfohlen. Den Anschluss der Schirmung von Klemme 1 ebenfalls erden (PE).
Tabelle 3: Netzlänge Spezifikationen
Baud Rate
10kbps
20kbps
50kbps
125kbps
250kbps
500kbps
800kbps
1Mbps
HINWEIS:
As per the CiA specification (DRP303-1) it is recommend that the CAN_GND be connected on all nodes. If this is not
possible due to application or cable restrictions then it is recommend that the CAN_GND terminal be connected to
chassis/earth (PE).
An Antriebsregler-Erde
anschließen (PE)

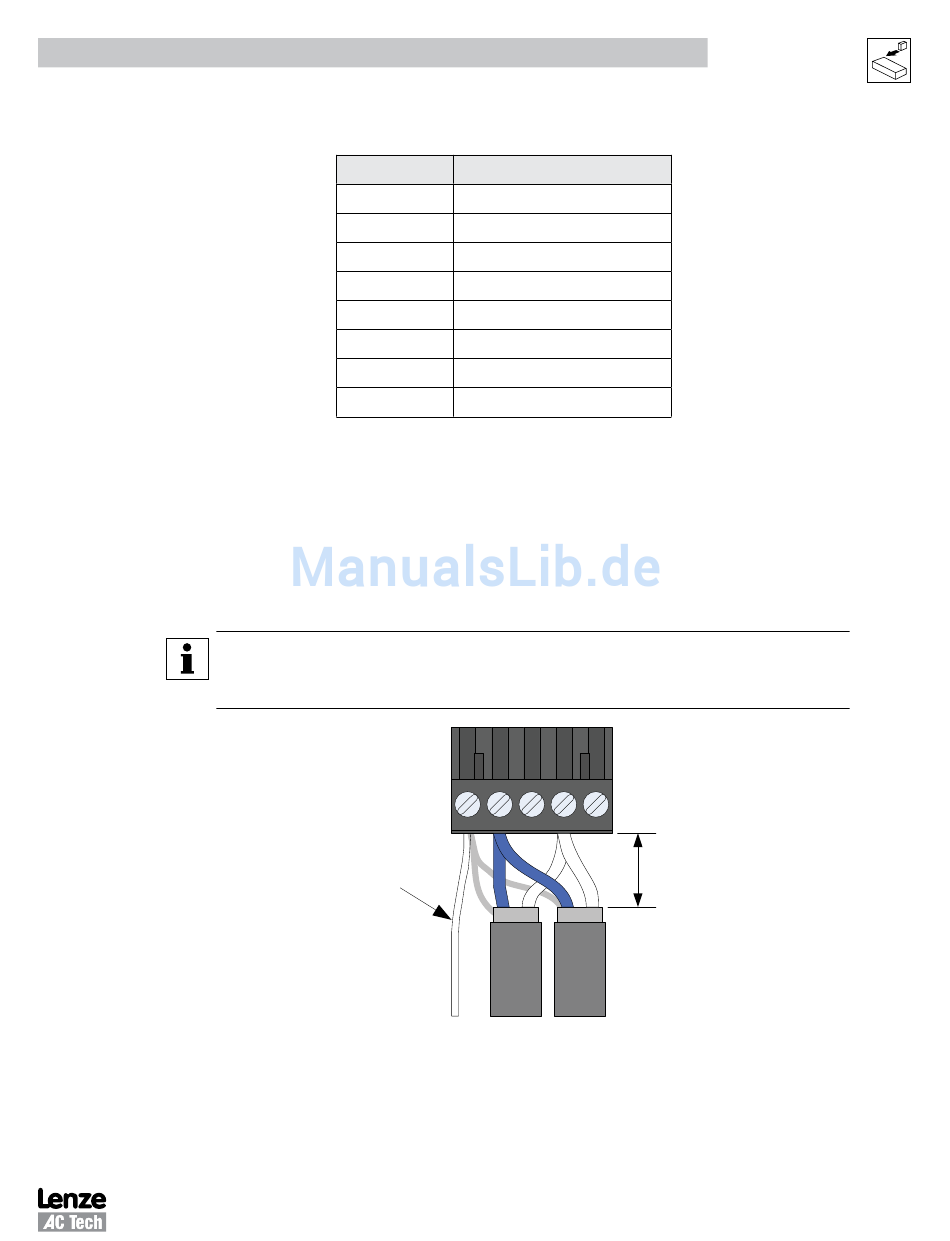

Abbildung 4: Steckverbinder-Verdrahtung
Installation
maximale Netzlänge
5000 meters
2500 meters
1000 meters
500 meters
250 meters
100 meters
50 meters
25 meters
1
2
3
4
5
7
20mm
max
CMVCAN01B
