6

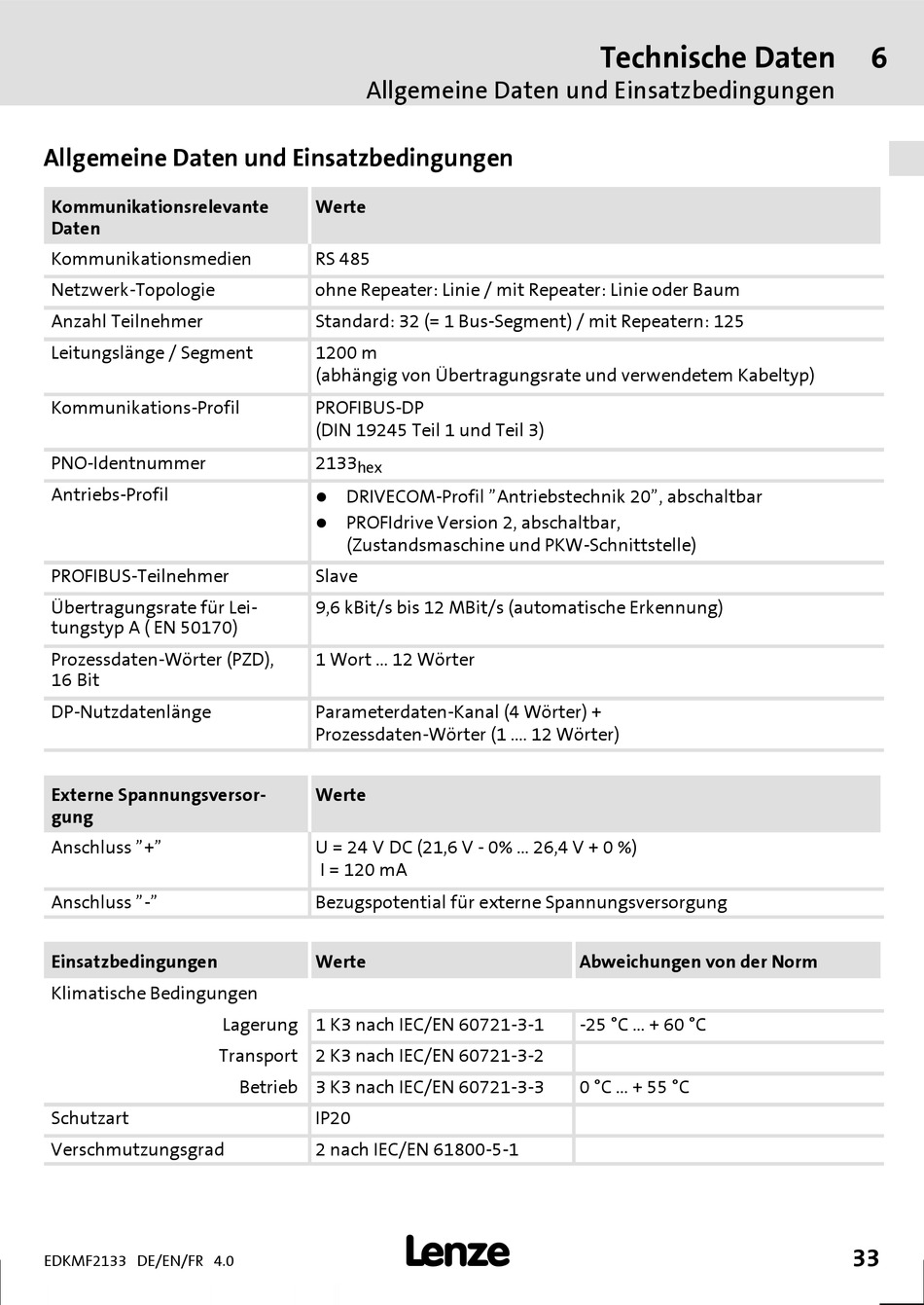

Technische Daten

Allgemeine Daten und Einsatzbedingungen

Kommunikationsrelevante
Daten
Kommunikationsmedien
Netzwerk-Topologie
Anzahl Teilnehmer
Leitungslänge / Segment
Kommunikations-Profil
PNO-Identnummer
Antriebs-Profil
PROFIBUS-Teilnehmer
Übertragungsrate für Lei-
tungstyp A ( EN 50170)
Prozessdaten-Wörter (PZD),
16 Bit
DP-Nutzdatenlänge
Externe Spannungsversor-
gung
Anschluss "+"
Anschluss "-"
Einsatzbedingungen
Klimatische Bedingungen
Schutzart
Verschmutzungsgrad
EDKMF2133 DE/EN/FR 4.0
Allgemeine Daten und Einsatzbedingungen
Werte
RS 485
ohne Repeater: Linie / mit Repeater: Linie oder Baum
Standard: 32 (= 1 Bus-Segment) / mit Repeatern: 125
1200 m
(abhängig von Übertragungsrate und verwendetem Kabeltyp)
PROFIBUS-DP
(DIN 19245 Teil 1 und Teil 3)
2133
hex
DRIVECOM-Profil "Antriebstechnik 20", abschaltbar
PROFIdrive Version 2, abschaltbar,
(Zustandsmaschine und PKW-Schnittstelle)
Slave
9,6 kBit/s bis 12 MBit/s (automatische Erkennung)
1 Wort ... 12 Wörter
Parameterdaten-Kanal (4 Wörter) +
Prozessdaten-Wörter (1 .... 12 Wörter)
Werte
U = 24 V DC (21,6 V - 0% ... 26,4 V + 0 %)
I = 120 mA
Bezugspotential für externe Spannungsversorgung
Werte
Lagerung 1 K3 nach IEC/EN 60721-3-1
Transport 2 K3 nach IEC/EN 60721-3-2
Betrieb 3 K3 nach IEC/EN 60721-3-3
IP20
2 nach IEC/EN 61800-5-1
Abweichungen von der Norm
-25 °C ... + 60 °C
0 °C ... + 55 °C

Technische Daten 6
