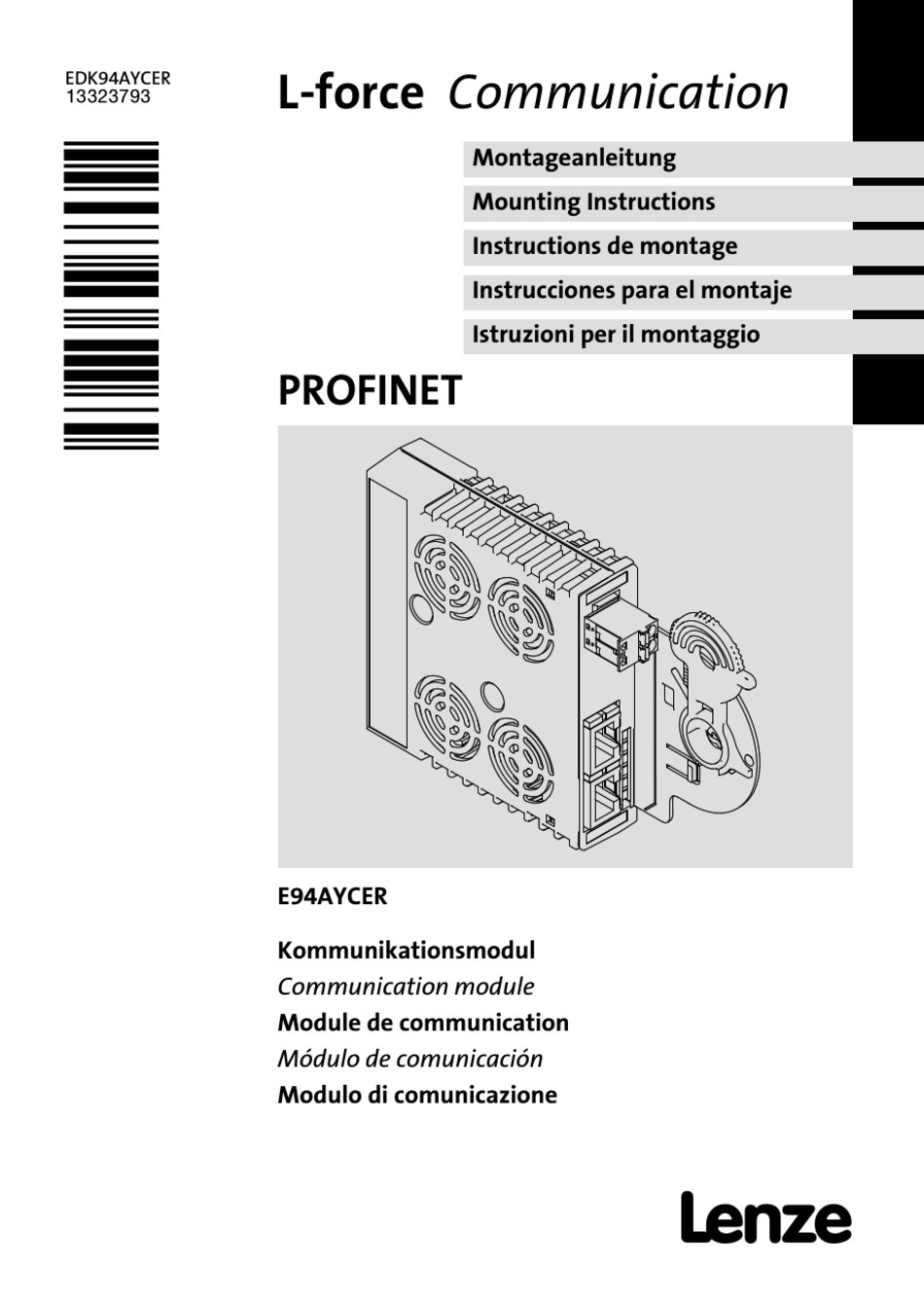

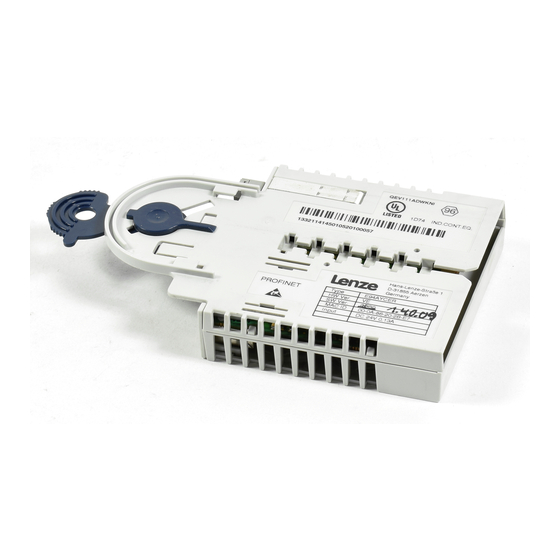

- Seite 1 EDK94AYCER L−force Communication .AF~ Montageanleitung Mounting Instructions Instructions de montage Instrucciones para el montaje Istruzioni per il montaggio PROFINET E94AYCER Kommunikationsmodul Communication module Module de communication Módulo de comunicación Modulo di comunicazione...
- Seite 3 Lesen Sie zuerst diese Anleitung, bevor Sie mit den Arbeiten beginnen! Beachten Sie die enthaltenen Sicherheitshinweise. Please read these instructions before you start working! Follow the enclosed safety instructions. Veuillez lire attentivement cette documentation avant toute action ! Les consignes de sécurité doivent impérativement être respectées. Lea las instrucciones antes de empezar a trabajar.
- Seite 4 E94YCER001B E94AYCET017 EDK94AYCER DE/EN/FR/ES/IT 6.1...
- Seite 5 ^ 22 X240 Anschluss für externe Spannungsversorgung 2−polige Steckerleiste mit Federkraftanschluss ^ 19 PROFINET−Anschlüsse X241 RJ45−Buchse nach IEC 60603−7 X242 ^ 24 LED−Statusanzeigen zur Diagnose 0Abb. 0Tab. 0 EDK94AYCER DE/EN/FR/ES/IT 6.1...
-
Seite 6: Inhaltsverzeichnis
Inhalt Über diese Dokumentation ......... . Verwendete Konventionen . -
Seite 7: Über Diese Dokumentation
E94AYCER 01.00 Zielgruppe Diese Dokumentation richtet sich an Personen, die die Vernetzung und Fernwartung einer Maschine projektieren, installieren, in Betrieb nehmen und warten. Tipp! Informationen und Hilfsmittel rund um die Lenze−Produkte finden Sie im Download−Bereich unter www.lenze.com EDK94AYCER DE/EN/FR/ES/IT 6.1... -
Seite 8: Verwendete Konventionen
Über diese Dokumentation Verwendete Konventionen Verwendete Konventionen Diese Dokumentation verwendet folgende Konventionen zur Unterscheidung verschiede- ner Arten von Information: Informationsart Auszeichnung Beispiele/Hinweise Zahlenschreibweise Dezimaltrennzeichen Punkt Es wird generell der Dezimalpunkt verwendet. Beispiel: 1234.56 Symbole Seitenverweis Verweis auf eine andere Seite mit zu- sätzlichen Informationen Beispiel: 16 = siehe Seite 16... -
Seite 9: Verwendete Hinweise
Über diese Dokumentation Verwendete Hinweise Verwendete Hinweise Um auf Gefahren und wichtige Informationen hinzuweisen, werden in dieser Dokumenta- tion folgende Piktogramme und Signalwörter verwendet: Sicherheitshinweise Aufbau der Sicherheitshinweise: Gefahr! (kennzeichnet die Art und die Schwere der Gefahr) Hinweistext (beschreibt die Gefahr und gibt Hinweise, wie sie vermieden werden kann) Piktogramm und Signalwort Bedeutung Gefahr von Personenschäden durch gefährliche elektri-... - Seite 10 Über diese Dokumentation Verwendete Hinweise Anwendungshinweise Piktogramm und Signalwort Bedeutung Wichtiger Hinweis für die störungsfreie Funktion Hinweis! Nützlicher Tipp für die einfache Handhabung Tipp! Verweis auf andere Dokumentation EDK94AYCER DE/EN/FR/ES/IT 6.1...
-
Seite 11: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Gefahr! Unsachgemäßer Umgang mit dem Kommunikationsmodul und dem Grundgerät kann schwere Personenschäden und Sachschäden verursachen. Beachten Sie die in der Dokumentation zum Grundgerät enthaltenen Sicherheitshinweise und Restgefahren. Stop! Elektrostatische Entladung Durch elektrostatische Entladung können elektronische Bauteile innerhalb des Kommunikationsmoduls beschädigt oder zerstört werden. -
Seite 12: Produktbeschreibung
Produktbeschreibung Funktion Produktbeschreibung Funktion Das Kommunikationsmodul koppelt Lenze Servo Drives 9400 an das Kommunikationssys- tem PROFINET. Bestimmungsgemäße Verwendung Das Kommunikationsmodul ... ƒ ist eine Zubehör−Baugruppe, die mit folgenden Lenze Grundgeräten eingesetzt werden kann: Produktreihe Typenbezeichnung ab Hardwarestand ab Softwarestand Servo Drives 9400 HighLine E94AxHExxx 04.00... -
Seite 13: Identifikation
Produktbeschreibung Identifikation Identifikation E94YCET005 ‚ ƒ 1.20 Produktreihe Gerätegeneration Modulkennung: Erweiterungsmodul Modultyp: Kommunikationsmodul PROFINET Hardwarestand Softwarestand EDK94AYCER DE/EN/FR/ES/IT 6.1... -
Seite 14: Technische Daten
Technische Daten Allgemeine Daten Technische Daten Allgemeine Daten Bereich Werte Bestell−Bezeichnung E94AYCER Kommunikationsmedium CAT 5e Netzwerk−Topologie Baum, Stern und Linie Device−Teilnehmeranzahl max. 255 im Subnetz Max. Leitungslänge 100 m PROFINET−Teilnehmer IO−Device mit Real−Time−Kommunikationseigenschaften (RT) PNO−Identifikationsnr. 0x0106 Gerätekennung (Device ID) 0x9400 Übertragungsrate... -
Seite 15: Abmessungen
Technische Daten Abmessungen Abmessungen E94YCXX005 89 mm 134 mm 87 mm 23 mm EDK94AYCER DE/EN/FR/ES/IT 6.1... -
Seite 16: Mechanische Installation
Mechanische Installation Mechanische Installation Montage Hinweis! Ein Sicherheits−Bussystem (PROFIsafe) kann nur über den oberen Modulschacht (MXI1) des Servo Drive 9400 betrieben werden. E94YCXX001G EDK94AYCER DE/EN/FR/ES/IT 6.1... - Seite 17 Mechanische Installation Demontage E94AYCXX001H EDK94AYCER DE/EN/FR/ES/IT 6.1...
-
Seite 18: Elektrische Installation
Elektrische Installation EMV−gerechte Verdrahtung Elektrische Installation EMV−gerechte Verdrahtung In typischen Anlagen ist die standardmäßige Schirmung der Ethernet−Kabel ausreichend. In sehr stark gestörten Umgebungen kann eine Verbesserung der EMV−Festigkeit durch eine zusätzliche beidseitige Erdung des Kabelschirms ermöglicht werden. Beachten Sie dazu folgende Hinweise: 1. -
Seite 19: Profinet−Anschluss
Elektrische Installation PROFINET−Anschluss PROFINET−Anschluss Zum Anschluss des Kommunikationsmoduls an den Feldbus eignet sich ein handelsübli- ches Standard−Ethernet−Patchkabel (siehe "Spezifikation des Ethernet−Kabels" (^ 20)). Die Montage und Demontage der Ethernet−Kabel ist optimiert zur Verwendung von Steck- verbindern gemäß der "Automation Initiative of German Domestic Automobile Manufac- turers"... - Seite 20 Elektrische Installation PROFINET−Anschluss Spezifikation des Ethernet−Kabels Hinweis! Verwenden Sie ausschließlich Kabel, die den aufgeführten Spezifikationen entsprechen. Spezifikation des Ethernet−Kabels Ethernet−Standard Standard Ethernet (nach IEEE 802.3), 100Base−TX (Fast Ethernet) Kabeltyp S/FTP (Screened Foiled Twisted Pair), ISO/IEC 11801 oder EN 50173, CAT 5e Dämpfung 23.2 dB (bei 100 MHz und je 100 m) Nebensprechdämpfung...
- Seite 21 Elektrische Installation PROFINET−Anschluss Farbcodierung des Ethernet−Kabels Hinweis! Die Verdrahtung und der Farbcode sind standardisiert in EIA/TIA 568A/568B. Der Einsatz 4−poliger Ethernet−Kabel nach Industrienorm ist zulässig. Der Kabeltyp verbindet nur die belegten Pins 1, 2, 3 und 6 miteinander. E94YCEI004A Abb. 1 Ethernet−Stecker nach EIA/TIA 568A/568B Paar Signal...
-
Seite 22: Externe Spannungsversorgung
Elektrische Installation Externe Spannungsversorgung Externe Spannungsversorgung Hinweis! Verwenden Sie bei externer Spannungsversorgung und bei größeren Entfernungen zwischen den Schaltschränken in jedem Schaltschrank immer ein separates und nach EN 61800−5−1 sicher getrenntes Netzteil (SELV/PELV). Die externe Spannungsversorgung des Kommunikationsmoduls ist notwendig, wenn beim Ausfall der Versorgung des Grundgerätes die PROFINET−Kommunikation bestehen bleiben soll. -
Seite 23: Inbetriebnahme
Inbetriebnahme Vor dem ersten Einschalten Stop! Bevor Sie das Grundgerät mit dem Kommunikationsmodul erstmalig einschalten, überprüfen Sie die gesamte Verdrahtung auf Vollständigkeit, Kurzschluss und Erdschluss. Kommunikationshandbuch E94AYCER (PROFINET) Hier finden Sie ausführliche Informationen zur Inbetriebnahme des Kommunikationsmoduls. EDK94AYCER DE/EN/FR/ES/IT 6.1... -
Seite 24: Diagnose
Diagnose LED−Statusanzeigen Diagnose LED−Statusanzeigen Zur Störungsdiagnose stehen für das PROFINET−Modul die auf der Frontseite angeordneten LEDs zur Verfügung. Hinweis! Im normalen Betrieb ... blinkt die LED "BS" und die LED "MS" leuchtet permanent. ƒ muss an den RJ45−Buchsen X241 und X242 jeweils die grüne LED leuchten ƒ... - Seite 25 Diagnose LED−Statusanzeigen Pos. Farbe Zustand Beschreibung Beschreibung grün Das Kommunikationsmodul ist am Feldbus nicht aktiv. blinkt Das Kommunikationsmodul befindet sich im Zustand DATA_EXCHANGE. blinkt Unzulässige Einstellungen: Stationsname ungültig IP−Parameter ungültig Das Kommunikationsmodul ist initialisiert und arbeitet intern mit den jeweiligen Standardwerten weiter. Busfehler/−störung ist aktiv (z.
- Seite 26 E94YCER001B E94AYCET017 EDK94AYCER DE/EN/FR/ES/IT 6.1...
- Seite 48 E94YCER001B E94AYCET017 EDK94AYCER DE/EN/FR/ES/IT 6.1...
- Seite 70 E94YCER001B E94AYCET017 EDK94AYCER DE/EN/FR/ES/IT 6.1...
- Seite 92 E94YCER001B E94AYCET017 EDK94AYCER DE/EN/FR/ES/IT 6.1...
- Seite 114 ã C Q © 02/2015 Lenze Automation GmbH Service Lenze Service GmbH Postfach 10 13 52, D−31763 Hameln Breslauer Straße 3, D−32699 Extertal Hans−Lenze−Str. 1, D−31855 Aerzen Germany Germany +49 5154 82−0 008000 2446877 (24 h helpline) Ê Ê +49 5154 82−2800 +49 5154 82−1112...
