Installation

3.1 Mechanische Installation
1. Aus Sicherheitsgründen die Stromversorgung trennen, ehe die Abdeckung des Klemmenkastens geöffnet wird.
2. Das CANopen-Optionsmodul in den Klemmenkasten einsetzen und durch "Einklicken" in Position sichern,
siehe Abb. 2.
3. Netzwerkkabel entsprechend Beschreibung unter 3.3, Elektrische Installation, am mitgelieferten Steckverbinder
anschließen und den Steckverbinder in das Optionsmodul einstecken.
4. Abdeckung des Klemmenkastens für den Wiederanbau ausrichten, geschirmtes Kabel vom Modul an den
Antriebsregler anschließen, Abdeckung schließen und sichern, siehe Abb. 3.
NEMA 1 (IP31) Models
1 2 3 4 5

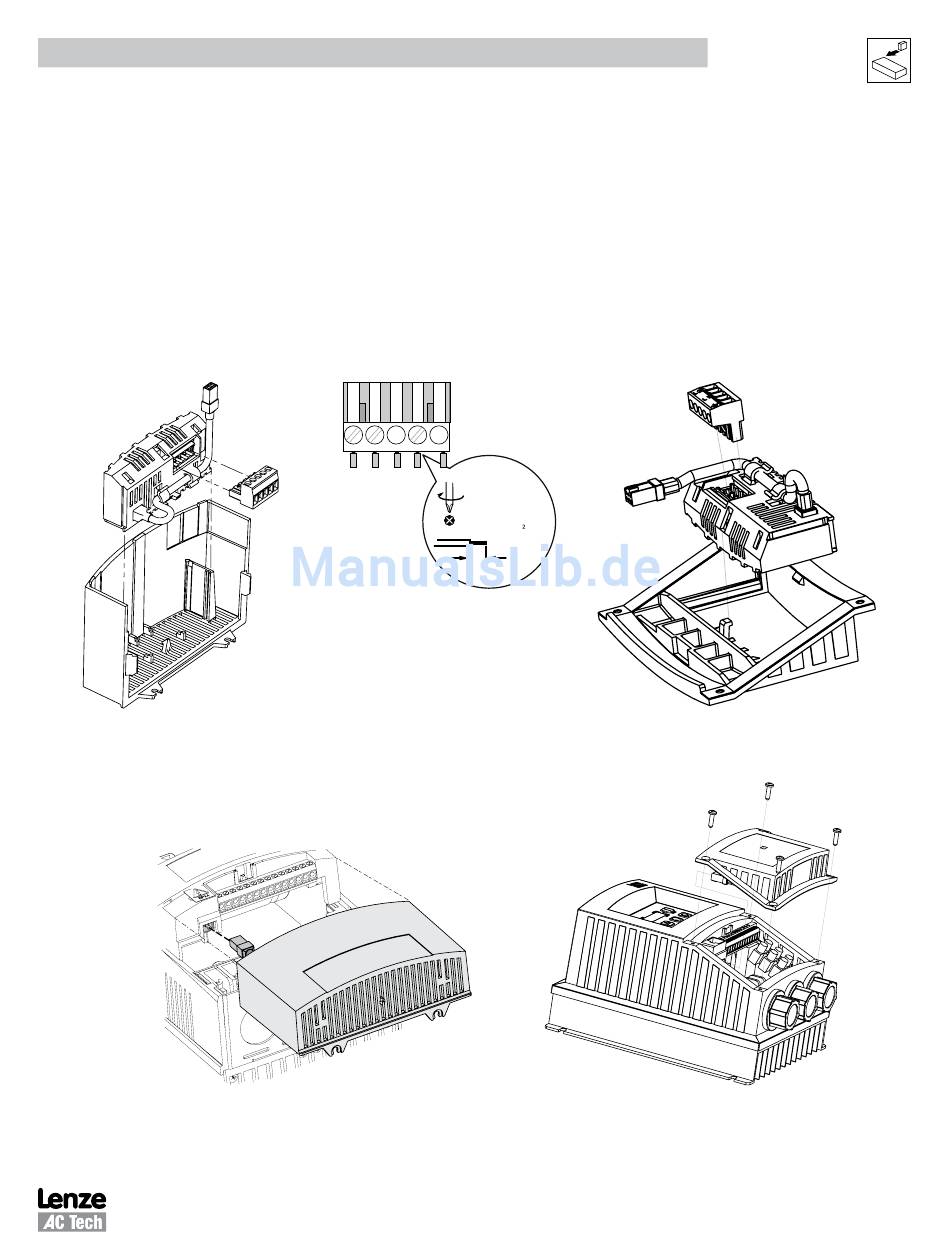

Abbildung 2: Installation des CANopen Kommunikationsmoduls
NEMA 1 (IP31) Models
Abbildung 3: Wiederanbau der Klemmenkasten-Abdeckung
Installation
0.5 Nm/ 4.5 lb-in
< _ 2.8 mm
(12-22 AWG)
7mm
NEMA 4X (IP65) Models
5
NEMA 4X (IP65) Models
CMVCAN01B
