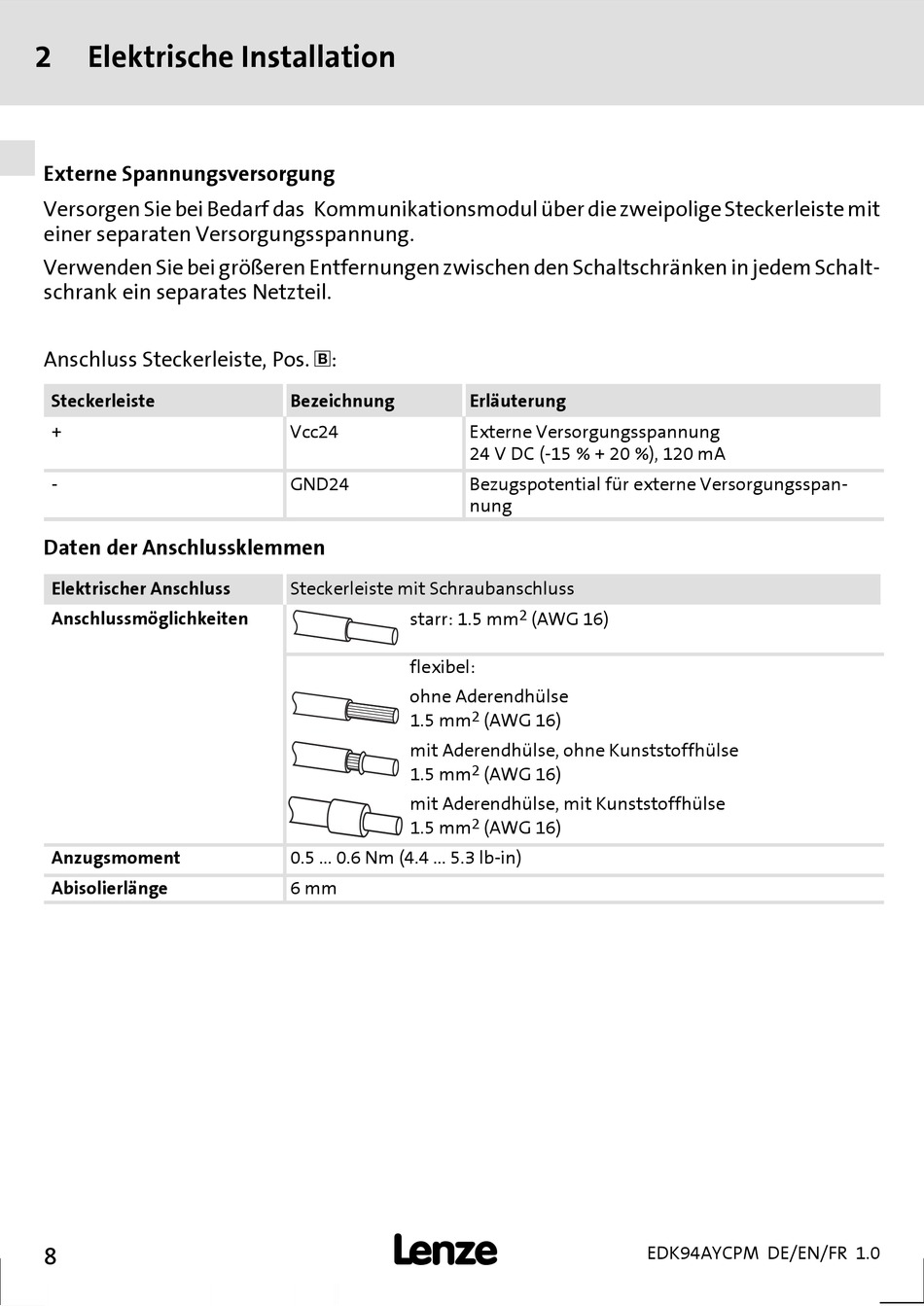

Elektrische Installation - Lenze E94AYCPM Montageanleitung

2

Elektrische Installation

2 Elektrische Installation
Externe Spannungsversorgung
Versorgen Sie bei Bedarf das Kommunikationsmodul über die zweipolige Steckerleiste mit
einer separaten Versorgungsspannung.
Verwenden Sie bei größeren Entfernungen zwischen den Schaltschränken in jedem Schalt-
schrank ein separates Netzteil.
Anschluss Steckerleiste, Pos. :
Steckerleiste
+
-
Daten der Anschlussklemmen
Elektrischer Anschluss
Anschlussmöglichkeiten
Anzugsmoment
Abisolierlänge
8
Bezeichnung
Vcc24
GND24
Steckerleiste mit Schraubanschluss
starr: 1.5 mm
flexibel:
ohne Aderendhülse
1.5 mm
mit Aderendhülse, ohne Kunststoffhülse
1.5 mm
mit Aderendhülse, mit Kunststoffhülse
1.5 mm
0.5 ... 0.6 Nm (4.4 ... 5.3 lb-in)
6 mm

Erläuterung
Externe Versorgungsspannung
24 V DC (-15 % + 20 %), 120 mA
Bezugspotential für externe Versorgungsspan-
nung
2
(AWG 16)
2
(AWG 16)
2
(AWG 16)
2
(AWG 16)
EDK94AYCPM DE/EN/FR 1.0
