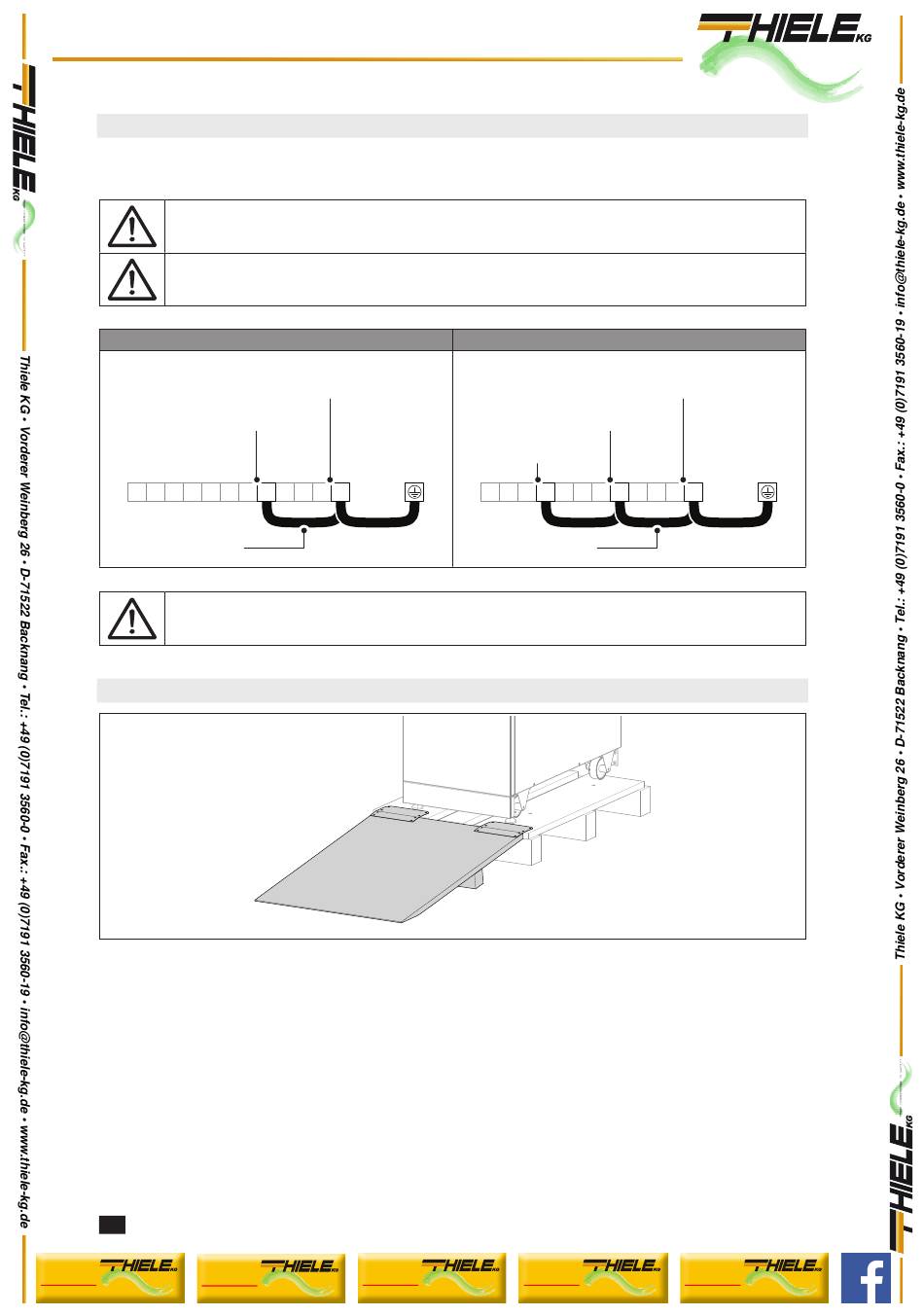

11.12 Kit für TN-C-Erdungsanschluss über Neutralleiter
Für die verschiedenen Anlagenanforderungen steht optional eine Anschlussleiste zwischen Neutralleiter und Schutzerde zur
Verfügung (siehe Abbildung). Kontaktieren Sie SOCOMEC, um weitere Informationen zu erhalten.
Die USV gewährleistet nicht die Kontinuität des Neutralleiters.
Der Ausgangs-Neutralleiter darf nicht als PEN-Anschluss für die Last verwendet werden.
Ein PEN-Leiter ist bei unsymmetrischer Stromzirkulation und bei Schwingungen der dritten harmoni-
schen Oberwelle nicht zulässig.
TN-C-S-Anschluss
N
PEN
Verwenden Sie den gleichen, neutralen PEN-Bereich der Stromanschlüsse.
11.13 Rampe zum Abladen der USV
48
DE
klick to
klick to
www
www
u-s-v
Y O U R C O N N E C T I O N TO S A F E T Y
ACDC-DCDC
Hauptnetz
Hilfsnetz
N
N
klick to
www
Y O U R C O N N E C T I O N TO S A F E T Y
SYSTEME
TN-C-Anschluss
Hilfsnetz
Ausgang
N
PEN
MASTERYS BC+ 10-40 kVA – Ref.: IOMMASBCXX0G-DE 01
