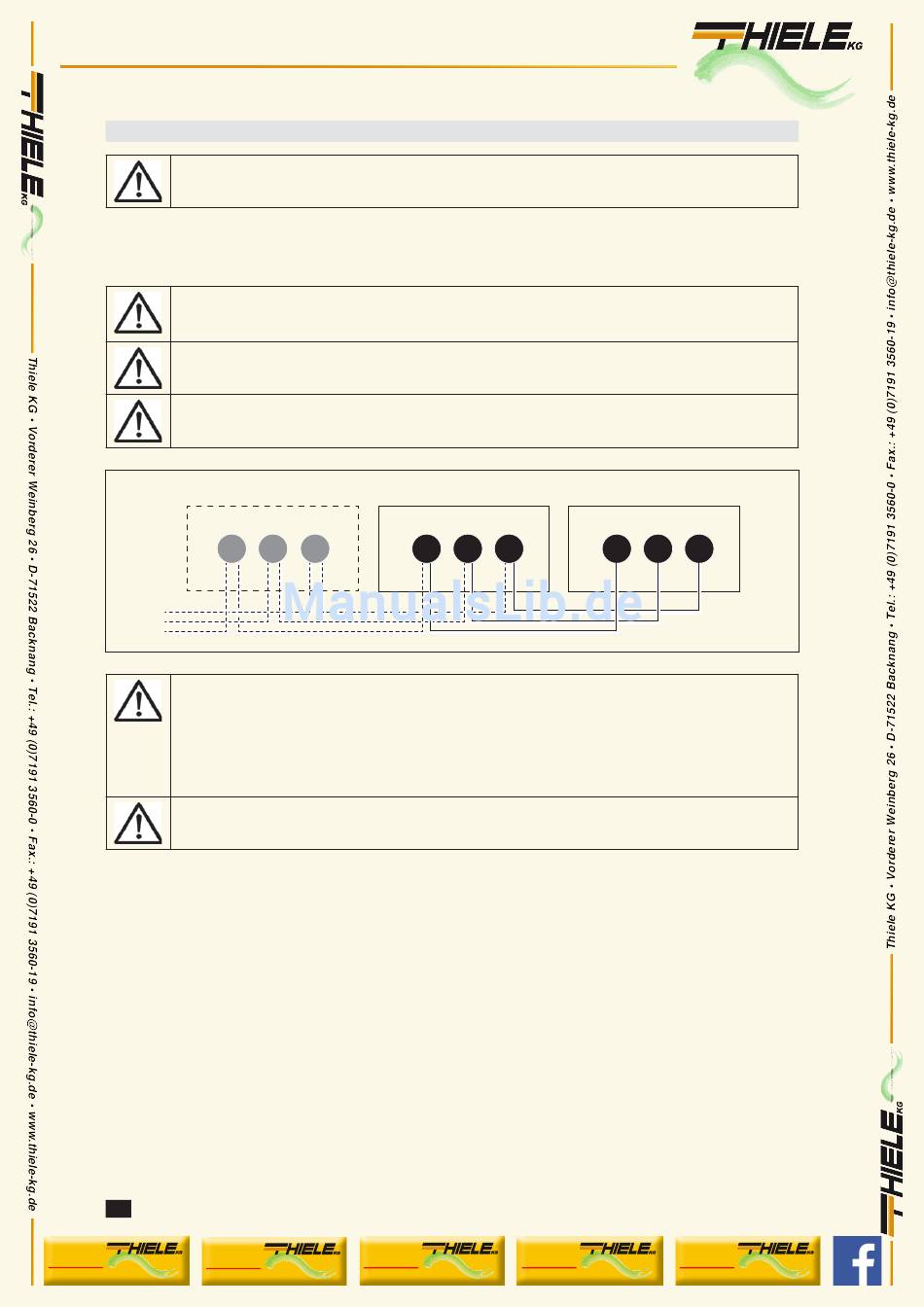

6.1. Anschließen des externen Batterieschranks
HINWEIS: Weitere Infos dazu fi nden Sie im Handbuch zum Batterieschrank.
• Metallabdeckung der Klemmenleisten abnehmen.
• Schutzleiter (PE) anschließen.
• USV- und Batterieschrankklemmen mit Kabeln verbinden.
WARNUNG: beachten Sie unbedingt:
- die Polarität jedes Batteriestranges (siehe dazu die Abbildung unten);
- den Kabelquerschnitt (siehe dazu das Kapitel "Elektrische Anforderungen").
WARNUNG: Eine durch Verkabelungsfehler verursachte Umkehr der Batteriepolarität kann zu bleibenden
Schäden an der Ausrüstung führen.
Entfernen Sie die Schutzabdeckung vom Anschlussklemmenblock.
BATTERIESCHRANK
HINWEIS: Bei Verwendung von anderen als Batterieschränken als denen von SOCOMEC ist der
Installateur für Folgendes verantwortlich:
- Prüfung der elektrischen Kompatibilität;
- Prüfung des Vorhandenseins entsprechender Schutzgeräte (Sicherungen und Schalter zum Schutz
der Kabel zwischen USV und Batterieschrank).
Sobald die USV eingeschaltet ist (vor dem Schließen der Batterieschalter), sind die Batterieparameter
über das Menü des Bedienfelds zu prüfen. Weitere Infos fi nden Sie im Kapitel MENÜ.
HINWEIS: Nicht alle Batterie-/Kapazitätskombinationen sind verfügbar.
22 DE
klick to
klick to
www www
u-s-v
Y O U R C O N N E C T I O N TO S A F E T Y
ACDC-DCDC
BATTERIESCHRANK
+ N -
klick to
www
Y O U R C O N N E C T I O N TO S A F E T Y
SYSTEME
+ N -
MODULYS RM GP Green Power 2.0 Serie bis zu 4 x 25 kW - Ref.: IOMMODGPXX06-DE 00
