4.3.3
Kundenspezifische testbare Einstrahl-Sicherheits-Lichtschranken
888492939
Weitere Informationen zum Erstellen von kundenspezifischen Elementen finden Sie im Soft-
ware-Handbuch.
HINWEIS
• Wählen Sie im Dialog Einstellungen des kundenspezifischen Elements den minimalen
Wert für die gewünschte Testlücke.
• Ungeachtet der Testlücke muss die gesamte Aus-Ein-Verzögerung der Kaskade kleiner
sein als die maximale Aus-Ein-Verzögerung des jeweiligen Testausgangs (s.
ten des Systems [Kap. 12.1, S. 80]
ten. Bei sicheren Ein-/Ausgangsmodulen beträgt dieser Wert = 12 ms - 2 ms = 10 ms.
• Verwenden Sie eine geschützte oder separate Verkabelung für die Verbindungen vom
Testausgang des Moduls (X1...X8) zum Testeingang des Senders und vom Ausgang des
Empfängers zum sicheren Eingang des Moduls (I1...I8). Andernfalls kann ein Querschluss
zwischen diesen Signalen die Fehlererkennung durch diesen Test verhindern.
4.3.4
Hinweise zur Montage von testbaren Einstrahl-Sicherheits-Lichtschranken
888494475
HINWEIS
Beachten Sie die Hinweise zur Montage in den Betriebsanleitungen der jeweiligen Sen-
soren und insbesondere folgende Punkte:
• Einstrahl-Sicherheits-Lichtschranken dürfen nur als Zugangsabsicherung nach EN ISO
13855 eingesetzt werden. Der Einsatz als Finger- und Handschutz ist nicht zulässig.
• Mindestabstand zu reflektierenden Flächen einhalten.
• Sicherheitsabstand zwischen Lichtstrahl und Gefahrstelle bei Zugangsabsicherung unbe-
dingt einhalten.

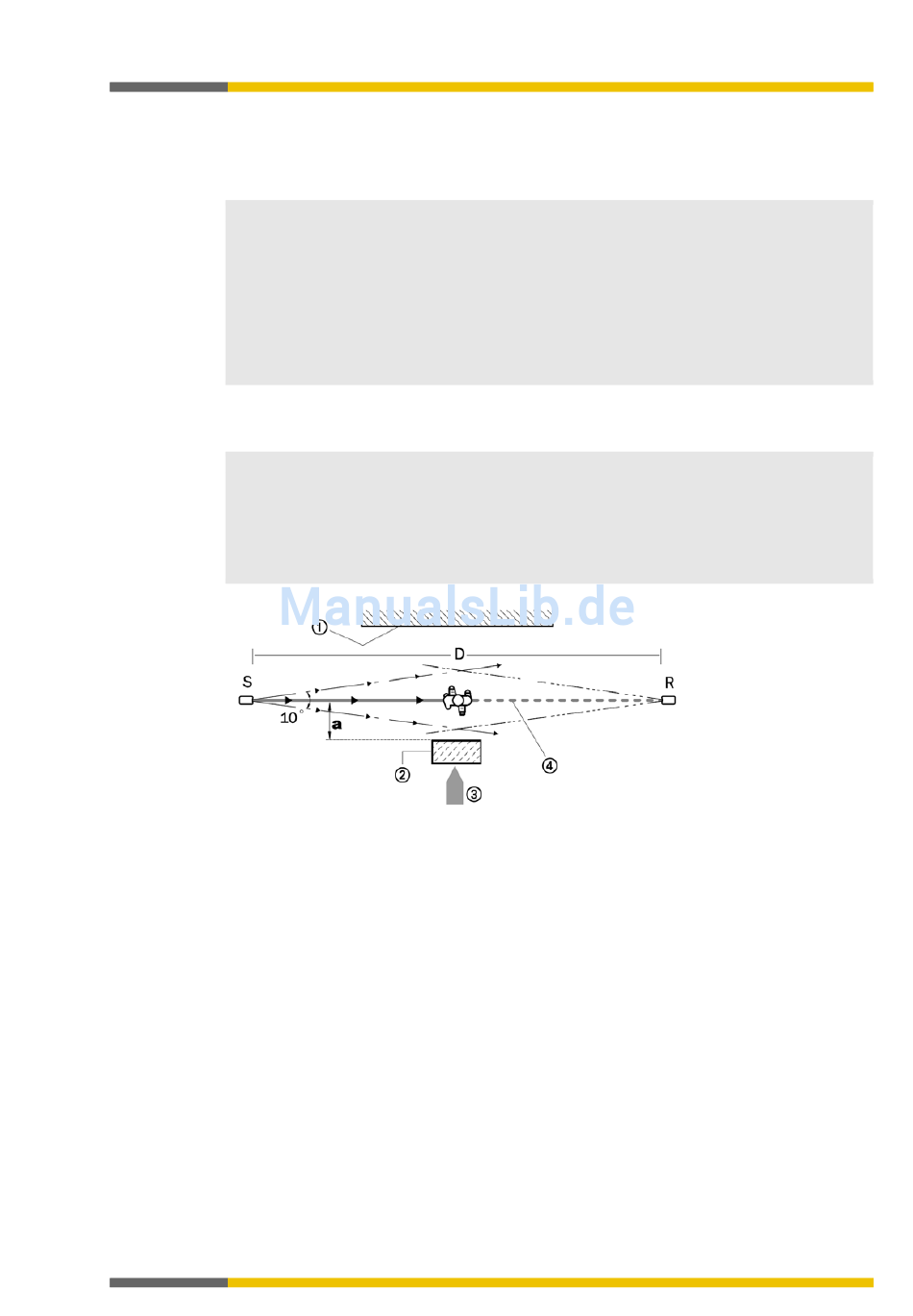

Abb. 20: Mindestabstand „a" zu reflektierenden Flächen, richtige Montage und Ausrichtung
S = Sender
1 = Grenze zum Gefahrbereich
2 = reflektierende Fläche
3 = Zutrittsrichtung zum Gefahrbereich
4 = optische Achse
a = Mindestabstand zu reflektierender Fläche
Wieland Electric GmbH | BA000965 | 08/2017 [8151]
) -2 ms. Andernfalls führt die Testlücke zum Abschal-
R = Empfänger
Anschluss von Geräten
D = Abstand Sender-Empfänger
Ansprechzei-
54
