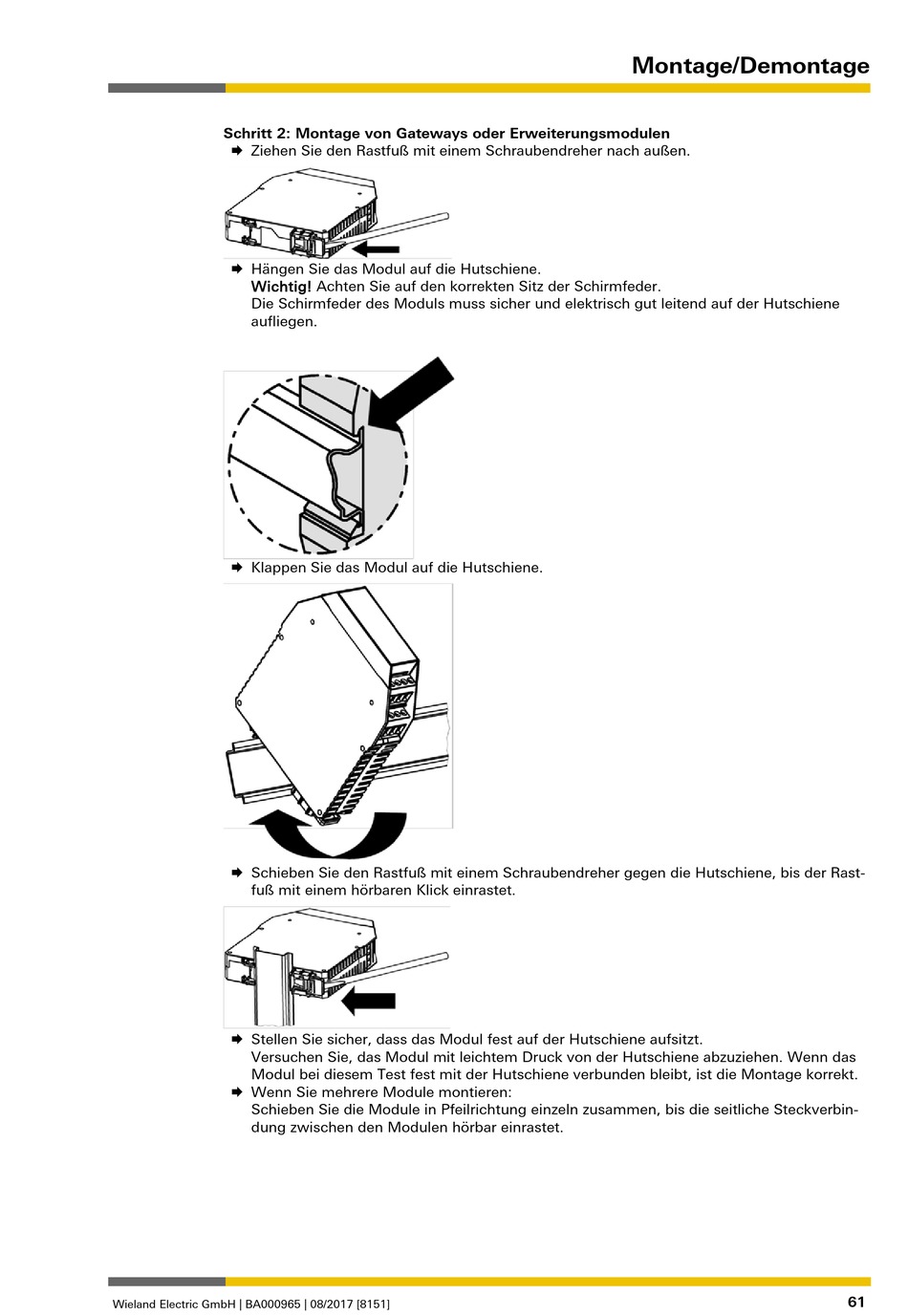

Schritt 2: Montage von Gateways oder Erweiterungsmodulen
Ziehen Sie den Rastfuß mit einem Schraubendreher nach außen.
Hängen Sie das Modul auf die Hutschiene.
Wichtig! Achten Sie auf den korrekten Sitz der Schirmfeder.
Die Schirmfeder des Moduls muss sicher und elektrisch gut leitend auf der Hutschiene
aufliegen.
Klappen Sie das Modul auf die Hutschiene.
Schieben Sie den Rastfuß mit einem Schraubendreher gegen die Hutschiene, bis der Rast-
fuß mit einem hörbaren Klick einrastet.
Stellen Sie sicher, dass das Modul fest auf der Hutschiene aufsitzt.
Versuchen Sie, das Modul mit leichtem Druck von der Hutschiene abzuziehen. Wenn das
Modul bei diesem Test fest mit der Hutschiene verbunden bleibt, ist die Montage korrekt.
Wenn Sie mehrere Module montieren:
Schieben Sie die Module in Pfeilrichtung einzeln zusammen, bis die seitliche Steckverbin-
dung zwischen den Modulen hörbar einrastet.
Wieland Electric GmbH | BA000965 | 08/2017 [8151]
Montage/Demontage
61
