3.10.2
Anzeigeelemente und Klemmenbelegung
1126324875

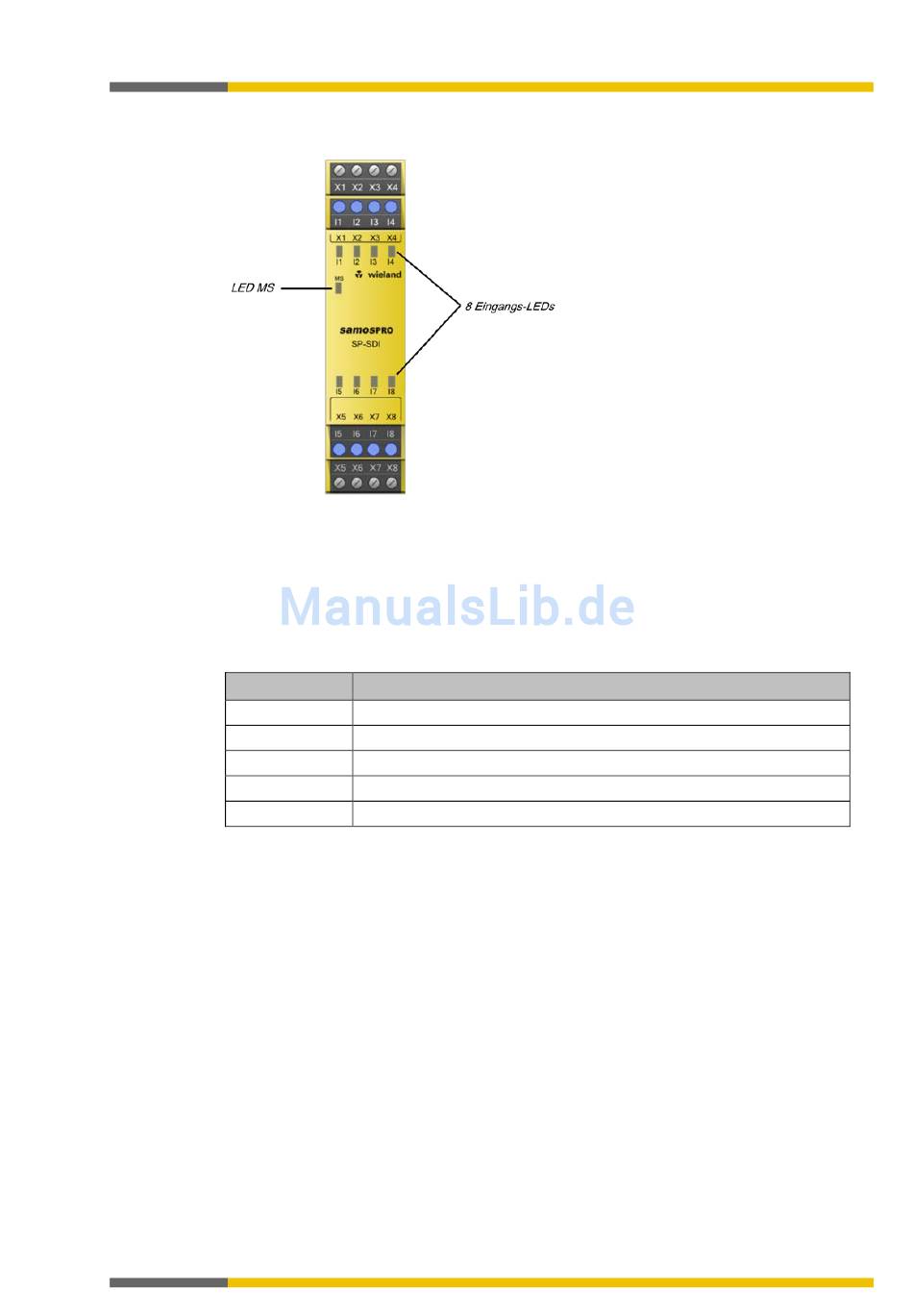

Abb. 16: Anzeigeelemente des Moduls SP-DIO
Blinkcodes
Weitere Informationen:
[Kap. 10.3.3, S. 75]
Klemmenbelegung
Tab. 16: Referenz Klemmenbelegung SP-DIO
Klemme
A1
A2
I1–I4
IY5–IY8
Y1–Y4
Wieland Electric GmbH | BA000965 | 08/2017 [8151]
Gerätestatus und LED-Anzeigen der Standard-Ein-/Ausgangsmodule
Belegung
24 V
GND
nicht sichere Eingänge 1 bis 4
nicht sichere Kombi Ein-/Ausgänge 5 bis 8
nicht sichere Ausgänge 1 bis 4
Produktbeschreibung
39
