3.5.3
Interne Schaltkreise
888365195

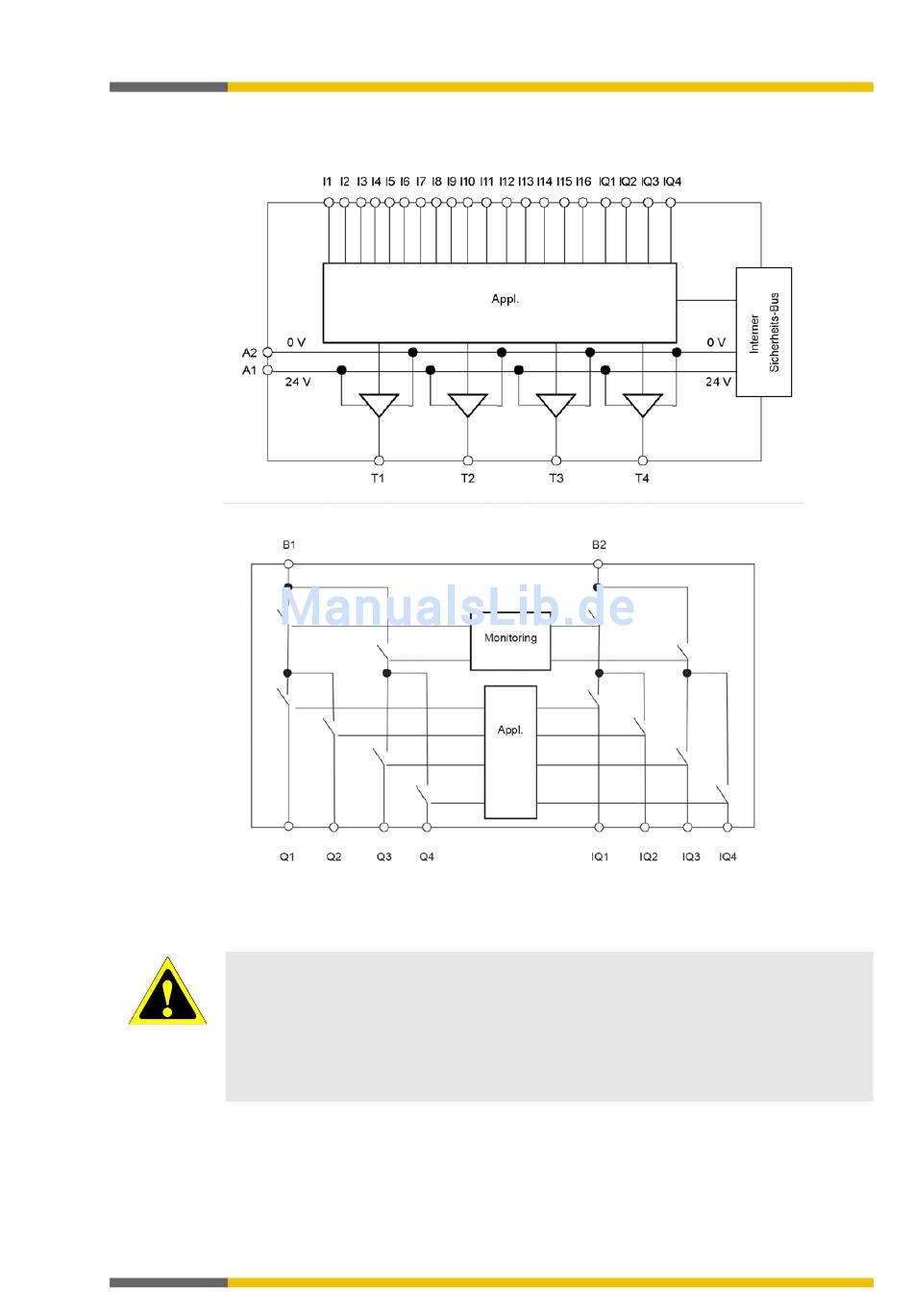

Abb. 8: Eingänge und Testpulse an einem Modul SP-COP2-EN
Abb. 9: Ausgänge an einem Modul SP-COP2
3.5.4
Eingeschränkte Kurzschlusserkennung in den Eingangskreisen
895385995-2
• Ein Modul SP-COPx hat vier Testsignalgeneratoren T1 – T4.
• Kurzschlüsse zwischen Testsignalgeneratoren eines Moduls SP-COPx werden erkannt.
Zwischen verschiedenen Modulen ist die Kurzschlusserkennung nur dann gewährleistet,
wenn die Testlücken der Testsignalgeneratoren < 4 ms, die Testperioden ≥ 200 ms sind.
ACHTUNG
Kurzschlüsse nach 24 V DC (High) werden an Eingängen, die mit Testausgängen verbun-
den sind, unabhängig von der Länge der Testlücken erkannt.
Beachten Sie dies bei der Verdrahtung (z. B. durch separate Verlegung oder ge-
schützte Leitungen)!
