– Eingang Override an einem Funktionsblock für Muting
– Eingang Reset an einem Funktionsblock Ventilüberwachung
– Eingänge Rücksetzen auf Null und Setzen auf Startwert an einem Zähler-
Funktionsblock
HINWEIS
• Bei Verwendung eines ungeradzahligen Testausgangs müssen ungeradzahlige Eingänge,
bei Verwendung eines geradzahligen Testausgangs müssen geradzahlige Eingänge ver-
wendet werden.
• Sie müssen die Testausgänge des Moduls verwenden, an dem das zu testende Gerät an-
geschlossen worden ist.
Report-Funktion in samosPLAN 6
Nach der Projektierung erhalten Sie in der Software samosPLAN 6 einen Bericht mit folgenden
Inhalten (Aufruf: Registerleiste | Ansicht Bericht):
• Logikreport
• Stückliste
• Hinweise zur Verdrahtung

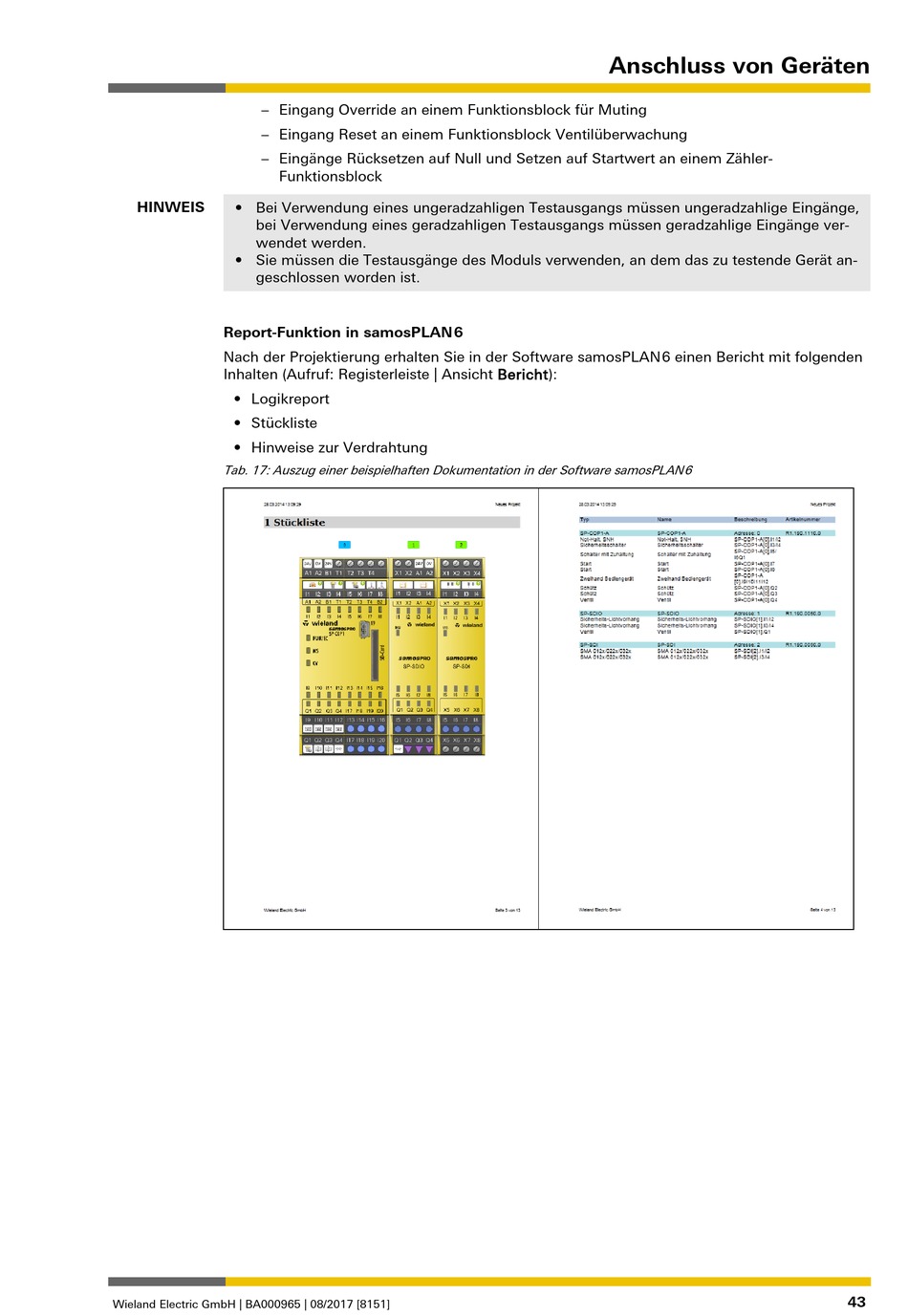

Tab. 17: Auszug einer beispielhaften Dokumentation in der Software samosPLAN
Wieland Electric GmbH | BA000965 | 08/2017 [8151]
Anschluss von Geräten
6
43
