4.4
BWS - Berührungslos wirkende Schutzeinrichtungen
888500491

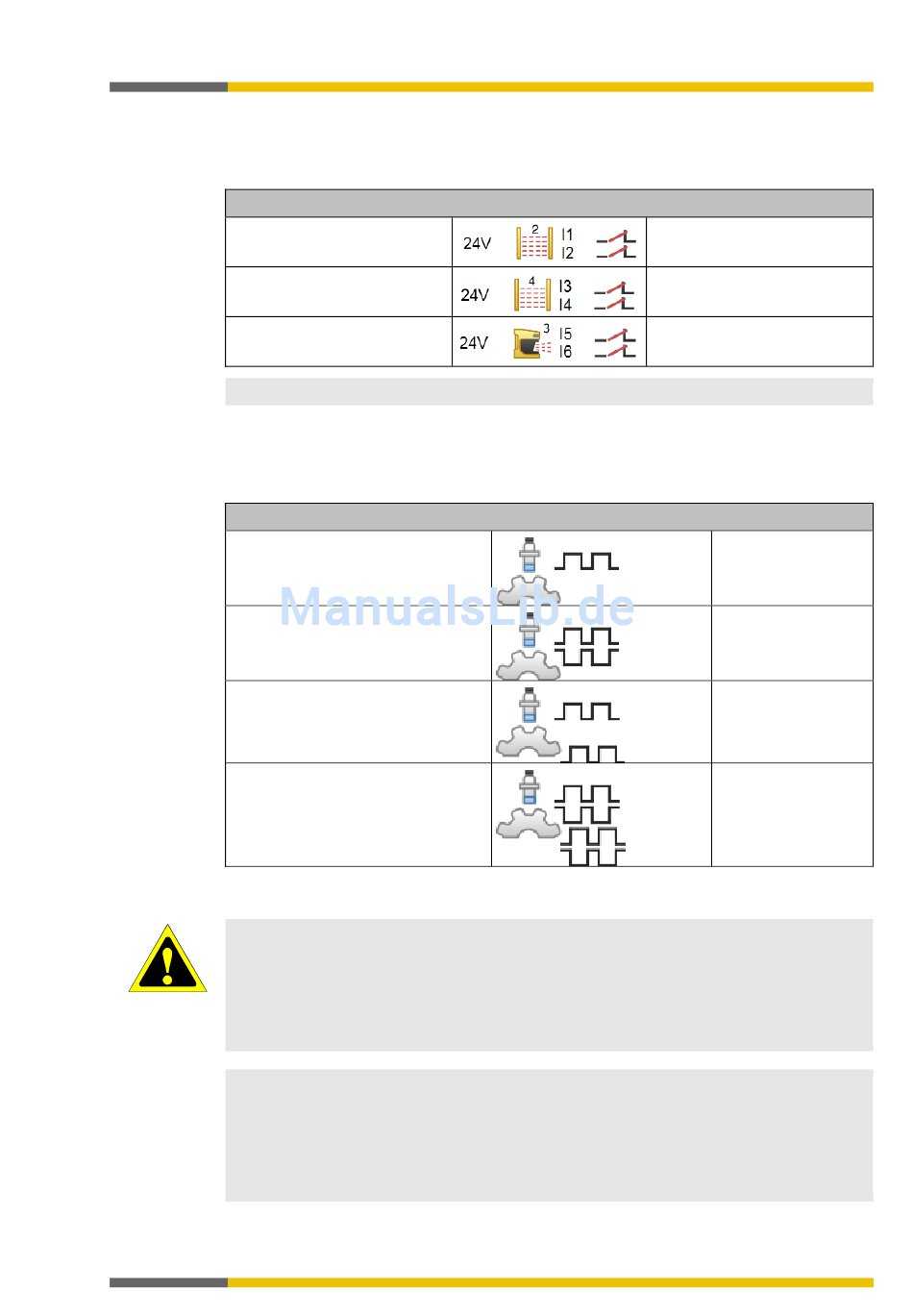

Tab. 40: Anschluss BWS
Elektrischer Anschluss: Beispiel aus samosPLAN 6
SLC-2
SLC-4,
SLD-4
Laser-Scanner
BWS Typ 3
HINWEIS
Weitere Informationen finden Sie in der Betriebsanleitung der betreffenden BWS.
4.5
Bewegungsüberwachung
1269079179
Tab. 41: Anschluss Sensorelemente Bewegungsüberwachung
Elektrischer Anschluss: Beispiel aus samosPLAN 6
HTL Näherungssensor 1-kanalig
HTL Näherungssensor 2-kanalig
HTL Näherungssensor 2-kanalig oder
HTL Inkrementalgeber 2-kanalig
HTL Inkrementalgeber 4-kanalig
Wichtige Hinweise
Vorgaben für die Schirmung beachten
• Benutzen Sie für den Anschluss der Sensorelemente geschirmte Leitungen.
• Erden Sie die Schirmung beidseitig, also am Sensor und am Modul.
Für die Erdung der Schirmung am samosPRO COMPACT empfehlen wir die Schirmer-
dungsklemme WST.../T35.
ACHTUNG
• Positionieren Sie die Schirmerdungsklemme möglichst nah am Modul und halten Sie die
abisolierten Enden für den Anschluss am Modul so kurz wie möglich.
HINWEIS
Empfehlung zu Sensoren und Leitungslängen
Die maximale Leitungslänge zwischen Sensor und Modul ist stark vom Ausgangstyp des
Sensors abhängig. Um eine gute und somit möglichst störungsfreie Übertragung zu errei-
chen, empfehlen wir, neben einer beidseitig geerdeten geschirmten Leitung Sensoren mit
Push-Pull-Ausgängen zu verwenden.
• Sensor mit High-Side-Ausgang: max. 15 m
• Sensor mit Push-Pull-Ausgang: max. 50 m
Wieland Electric GmbH | BA000965 | 08/2017 [8151]
Anschluss von Geräten
OSSD1 (Empfänger) an I1
OSSD2 (Empfänger) an I2
OSSD1 (Empfänger) an I3
OSSD2 (Empfänger) an I4
OSSD1 (Empfänger) an I5
OSSD2 (Empfänger) an I6
Spuren: A
Spuren: A und inv. A
Spuren A und B
Spuren A, inv. A und
B, inv. B
56
