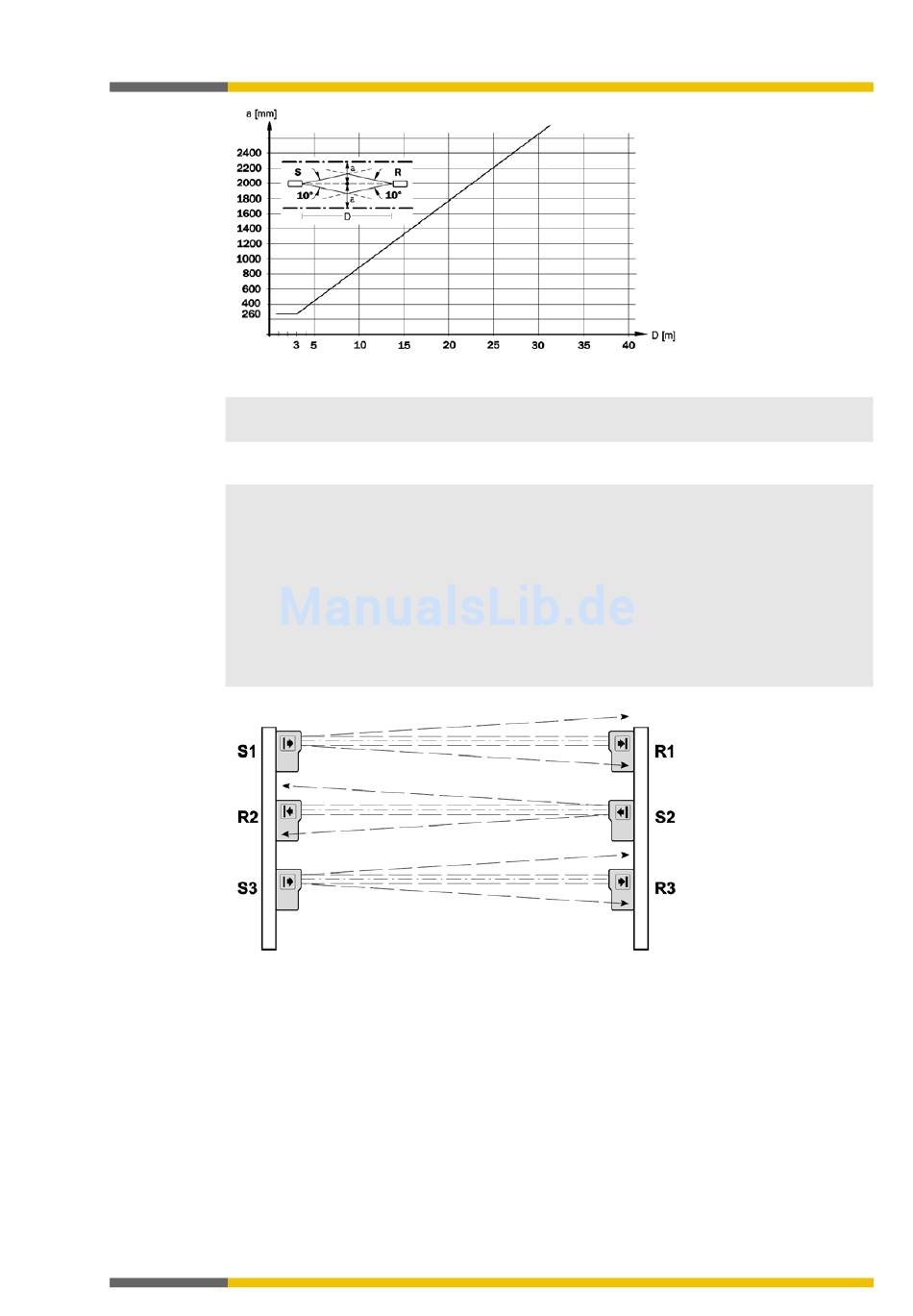

Abb. 21: Mindestabstand „a" in Abhängigkeit vom Abstand „D" für testbare Einstrahl-Sicherheits-Lichtschranken mit Öff-
nungswinkel 10°
HINWEIS
Diagramme für die Sicherheits-Lichtschranken finden Sie in den jeweiligen Betriebsanleitun-
gen.
HINWEIS
Gegenseitige Beeinflussung bei Einstrahl-Sicherheits-Lichtschranken untereinander und
zwischen Kaskaden vermeiden
• Werden mehrere Einstrahl-Sicherheits-Lichtschranken-Paare verwendet, muss der Öff-
nungswinkel der Sensoren unbedingt beachtet werden, um eine gegenseitige Beeinflus-
sung auszuschließen.
• Bei Montage der Sender nur auf einer Seite dürfen sich die Lichtstrahlen nicht auf der
Empfängerseite so überlappen, dass der Lichtstrahl eines Senders zwei Empfänger er-
reicht.
• Bei wechselseitiger Montage der Sender und Empfänger muss sichergestellt werden,
dass der Lichtstrahl des Senders S1 nicht vom Empfänger R3 und der Lichtstrahl des
Senders S3 nicht vom Empfänger R1 empfangen werden kann.
Abb. 22: Montage zur Vermeidung gegenseitiger optischer Beeinflussung
