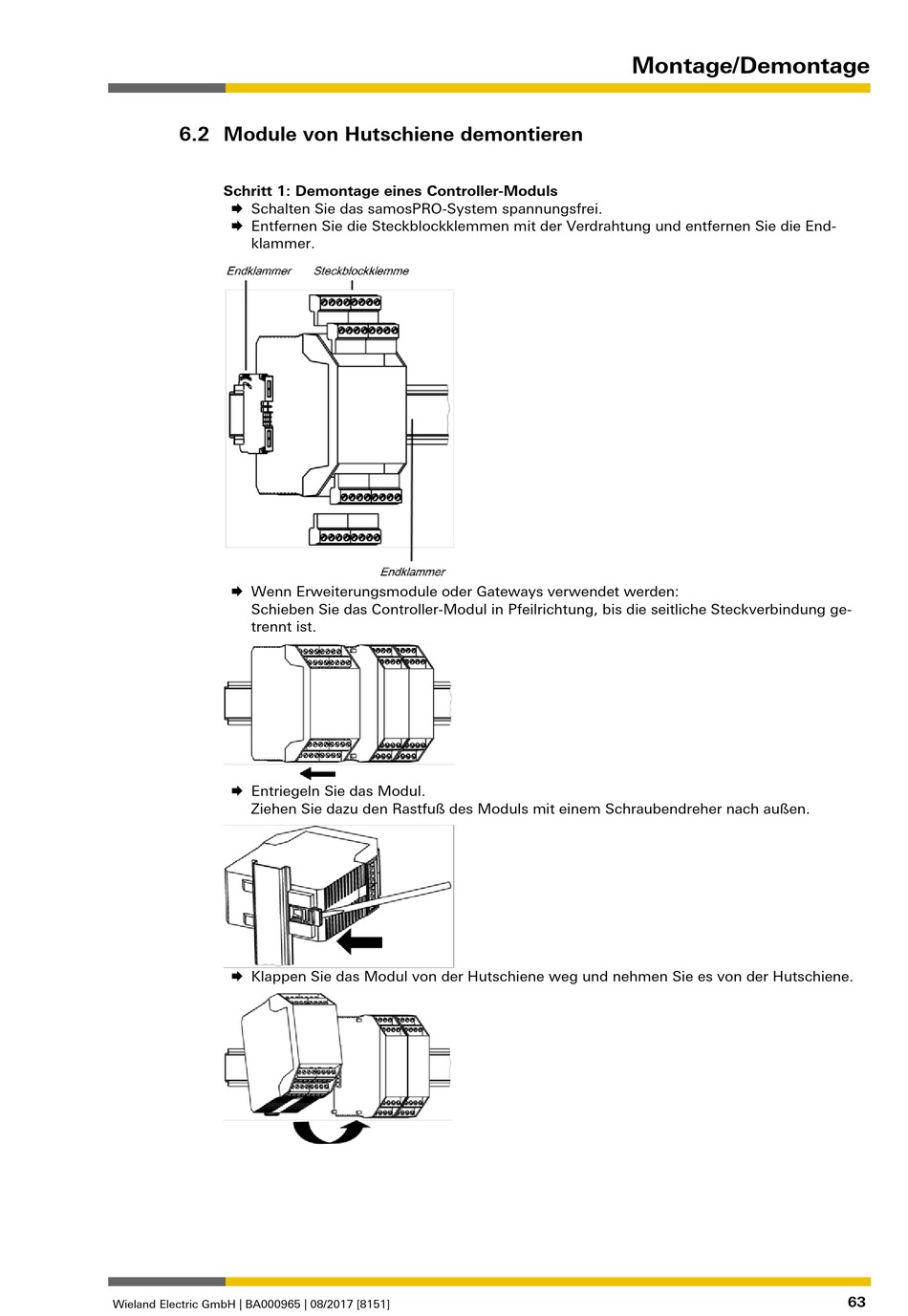

6.2
Module von Hutschiene demontieren
888517003
Schritt 1: Demontage eines Controller-Moduls
Schalten Sie das samosPRO-System spannungsfrei.
Entfernen Sie die Steckblockklemmen mit der Verdrahtung und entfernen Sie die End-
klammer.
Wenn Erweiterungsmodule oder Gateways verwendet werden:
Schieben Sie das Controller-Modul in Pfeilrichtung, bis die seitliche Steckverbindung ge-
trennt ist.
Entriegeln Sie das Modul.
Ziehen Sie dazu den Rastfuß des Moduls mit einem Schraubendreher nach außen.
Klappen Sie das Modul von der Hutschiene weg und nehmen Sie es von der Hutschiene.
Wieland Electric GmbH | BA000965 | 08/2017 [8151]
Montage/Demontage
63
