3.2
Systemaufbau
888341643
Ein samosPRO-System besteht aus folgenden Modulen bzw. Komponenten:
• 1 Controller-Modul
• 1 Programm-Wechselspeicher
• Programmier-Software samosPLAN 6
• bis zu 2 Gateway-Module
• bis zu 12 zusätzliche Ein-/Ausgangs-Module SP-SDIO, SP-SDI und SP-DIO
• Zusätzlich können Erweiterungsmodule SP-XX eingesetzt werden. Das können z. B. der
Stillstandswächter SNS4084K oder die Relais-Ausgangserweiterungen sein.
Diese Module werden im Bericht von samosPLAN 6 dargestellt, können aber nicht logisch
mit den Modulen des samosPRO verknüpft werden.
Weitere Informationen: Software-Handbuch, Kapitel "Sonderfall: Erweiterungsmodul SP-
XX"
Beispiele

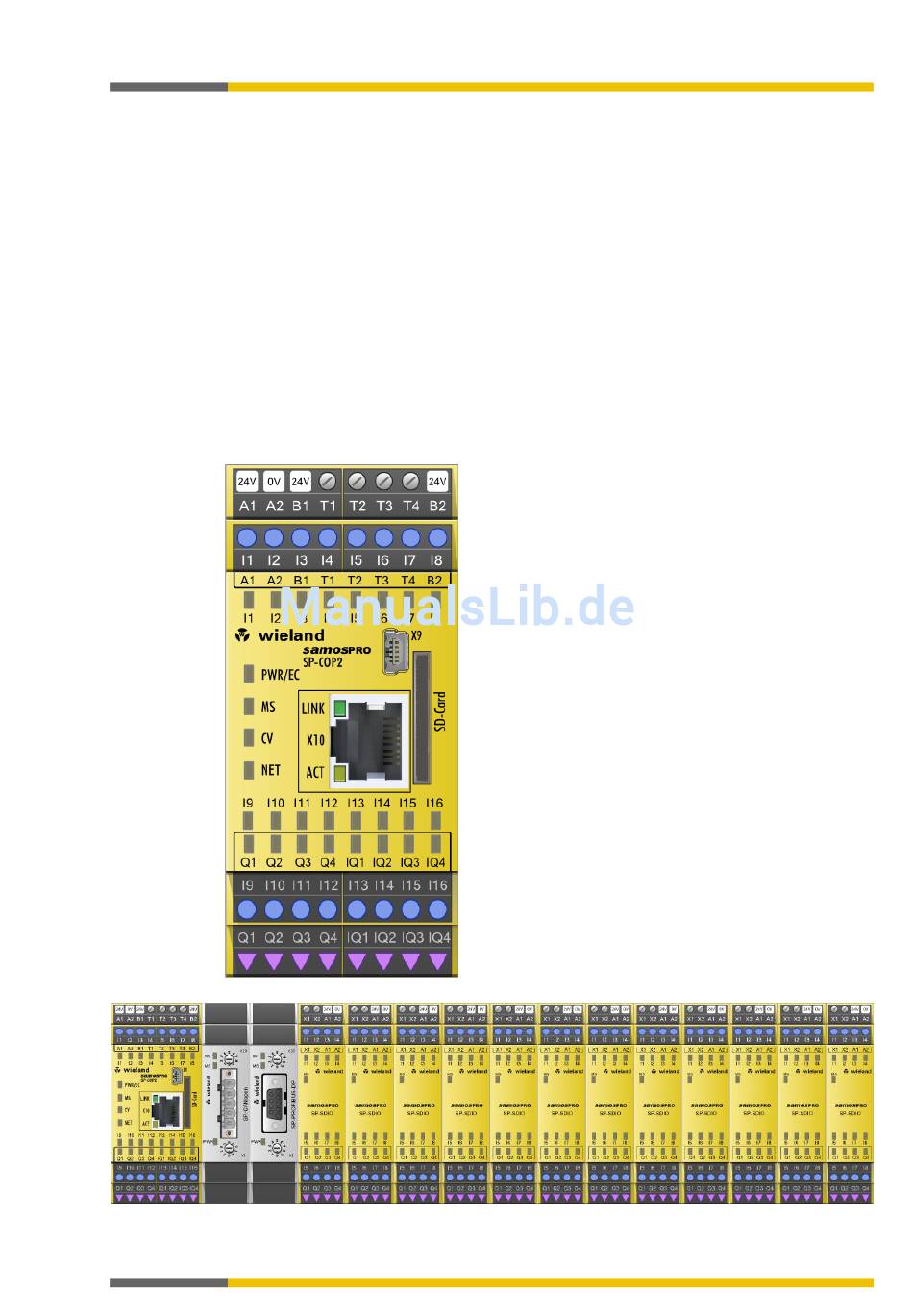

Abb. 2: Beispiel 1 - Minimalaufbau eines samosPRO-Systems mit Controller-Modul SP-COP2
Abb. 3: Beispiel 2 - Maximalaufbau eines samosPRO-Systems
Wieland Electric GmbH | BA000965 | 08/2017 [8151]
Produktbeschreibung
