4.1.5.2
Typ IIIC
Beim Typ IIIC werden zwei Paare von äquivalenten Eingängen (Schließer-/Öffnerkontaktpaare
der beiden Zweihandtaster) überwacht.
Ein gültiges Eingangssignal wird nur erzeugt, wenn an beiden Eingängen der EIN-Zustand
(H/L-Pegel) innerhalb einer Zeit von 0,5 s vorliegt (synchroner Wechsel, beide Zweihandtaster
betätigt) und beide zuvor im AUS-Zustand (L/H-Pegel) waren.
HINWEIS
Weitere Informationen finden Sie in der Betriebsanleitung der Zweihandsteuerung.
4.1.6
Sicherheitsmatten und Bumper
888457611

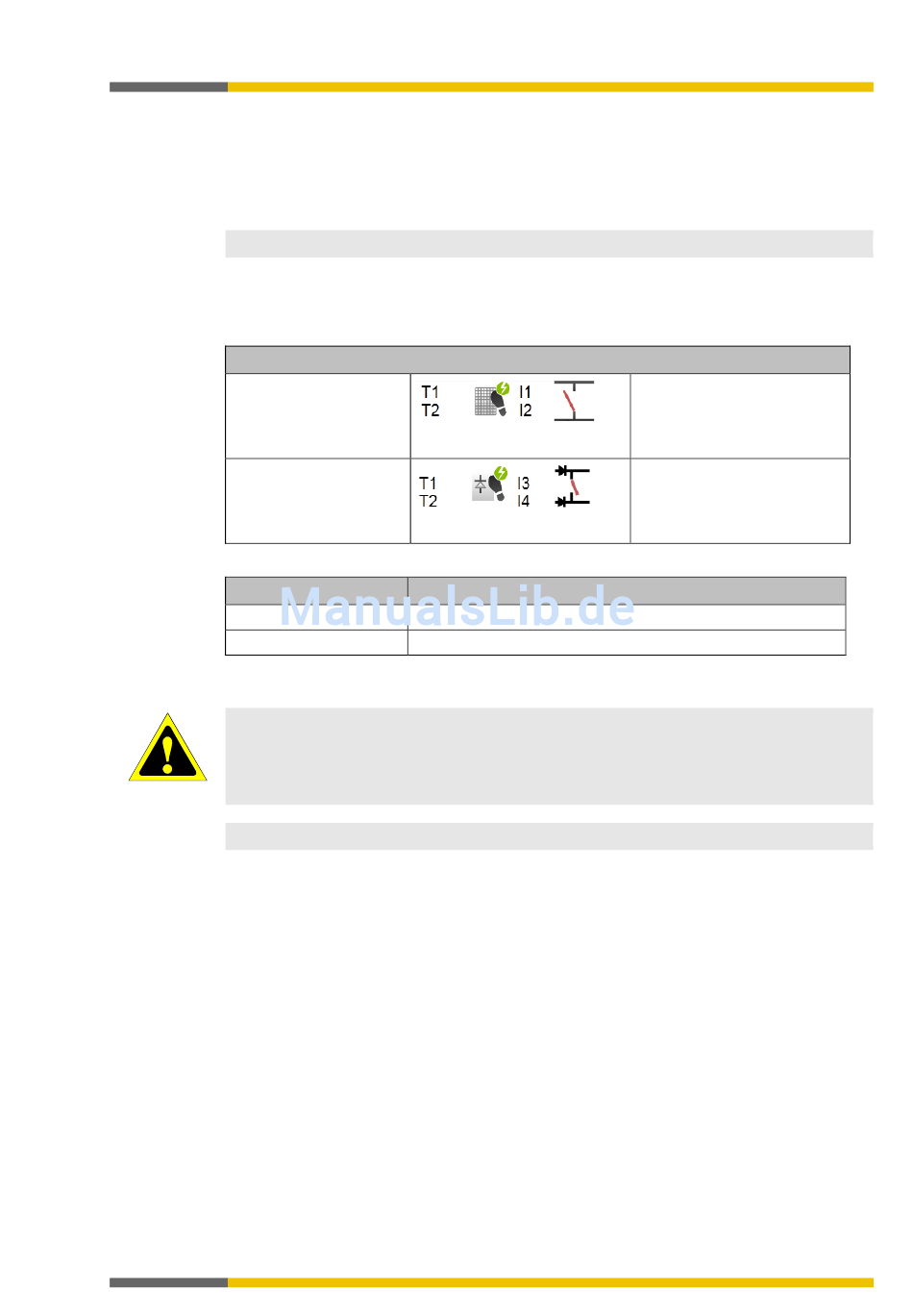

Tab. 26: Anschluss Sicherheitsmatten
Elektrischer Anschluss: Beispiel aus samosPLAN 6
Kurzschlussbildende
Schaltmatte in 4-Leiter-
Technik, an Testausgang
Kurzschlussbildende
Mehrfach-Schaltmatte in
4-Leiter-Technik, an Test-
ausgang
Tab. 27: Funktion Sicherheitsmatten
Funktion
Parallelschaltung
Reihenschaltung
Abschaltbedingungen
Stellen Sie sicher, dass die Abschaltbedingung ausreicht!
Die Betätigungsdauer für Sicherheitsmatten und Bumper muss mindestens doppelt so hoch
sein wie der höchste Wert für die Testperiode beider benutzter Testausgänge, um sicherzu-
stellen, dass die Abschaltbedingung erkannt wird und dass kein Sequenzfehler auftritt.
ACHTUNG
HINWEIS
Weitere Informationen finden Sie in den Betriebsanleitungen der Sicherheitsmatten.
Wieland Electric GmbH | BA000965 | 08/2017 [8151]
Hinweise
Möglich
Möglich
Anschluss von Geräten
Kanal 1: Kontakt zwischen T1
und I1
Kanal 2: Kontakt zwischen T2
und I2
Kanal 1: Kontakt zwischen T1
und I1
Kanal 2: Kontakt zwischen T2
und I2
47
