4.1.4
Zustimmschalter
888442507

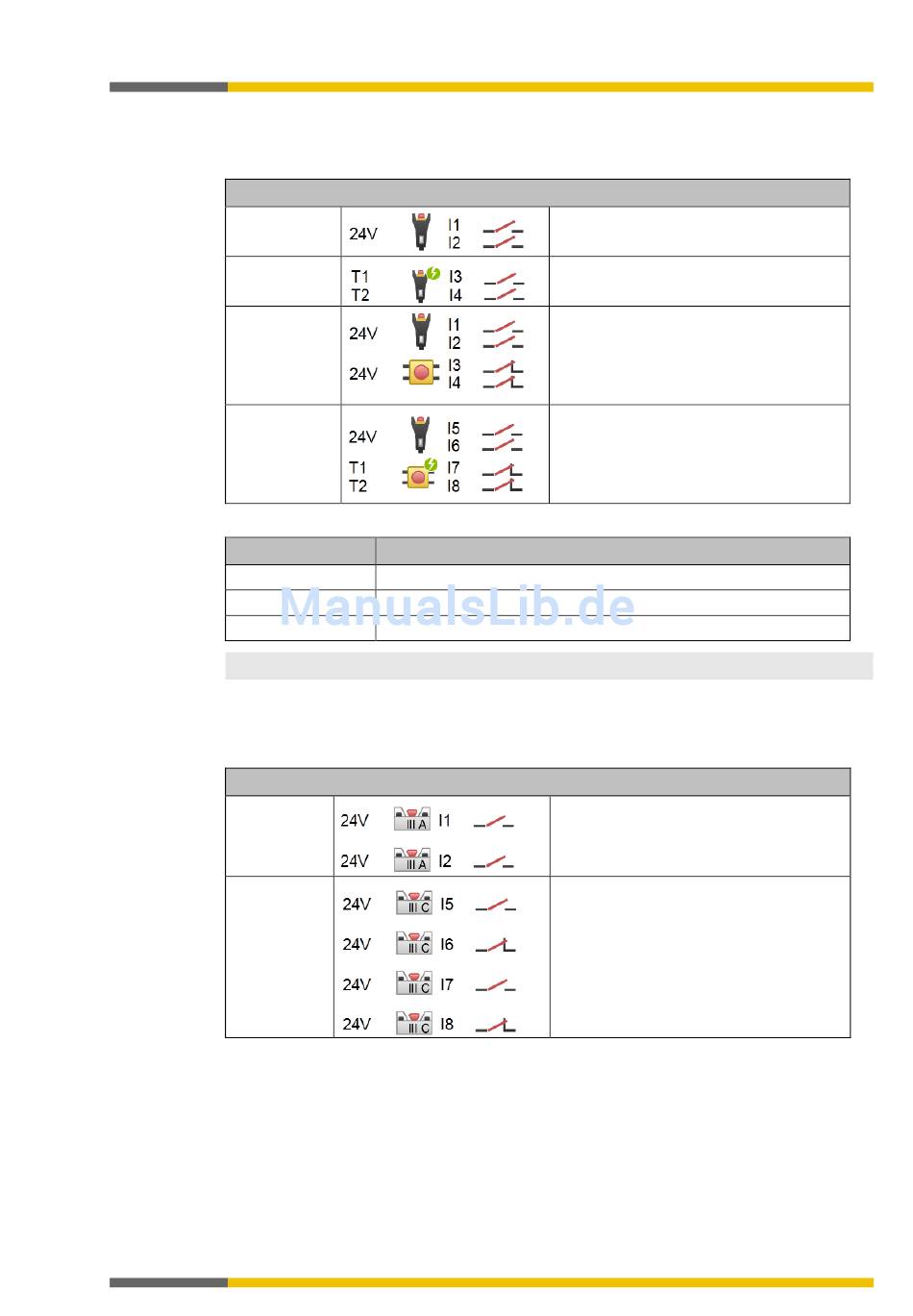

Tab. 23: Anschluss Zustimmschalter
Elektrischer Anschluss: Beispiel aus samosPLAN 6
2 Positionen,
ohne Testung
2 Positionen,
mit Testung
3 Positionen,
ohne Testung
3 Positionen,
mit Testung
Tab. 24: Funktionen
Funktion
Testung
Reihenschaltung
Synchronzeit
HINWEIS
Weitere Informationen finden Sie in der Betriebsanleitung der jeweiligen Geräte.
4.1.5
Zweihandsteuerung
888450187
Tab. 25: Anschluss Zweihandsteuerung
Elektrischer Anschluss: Beispiel aus samosPLAN 6
Typ IIIA,
ohne Testung
Typ IIIC,
ohne Testung
888454539
4.1.5.1
Typ IIIA
Beim Typ IIIA werden zwei äquivalente Eingänge (Schließerkontakte der beiden Zweihandtas-
ter) überwacht.
Ein gültiges Eingangssignal wird nur erzeugt, wenn an beiden Eingängen der EIN-Zustand (H-
Pegel) innerhalb einer Zeit von 0,5 s vorliegt (synchroner Wechsel, beide Zweihandtaster betä-
tigt) und beide zuvor im AUS-Zustand (L-Pegel) waren.
888456075
Wieland Electric GmbH | BA000965 | 08/2017 [8151]
Hinweise
Möglich
Nicht möglich
4 ms bis 30 s oder deaktiviert
Anschluss von Geräten
Schließer 1: zwischen Ub und I1
Schließer 2: zwischen Ub und I2
Schließer 1: zwischen T1 und I3
Schließer 2: zwischen T2 und I4
Schließer 1: zwischen Ub und I1
Schließer 2: zwischen Ub und I2
Öffner 1: zwischen Ub und I3
Öffner 2: zwischen Ub und I4
Schließer 1: zwischen Ub und I5
Schließer 2: zwischen Ub und I6
Öffner 1: zwischen T1 und I7
Öffner 2: zwischen T2 und I8
Kanal 1: Kontakt zwischen 24 V und I1
Kanal 2: Kontakt zwischen 24 V und I2
Öffner zwischen 24 V und I6 (I8)
Schließer zwischen 24 V und I5 (I7)
46
