4.1
Sicherheits-Befehlsgeräte und elektromechanische
Sicherheitsschalter
888411275
4.1.1
Not-Halt-Taster
888412811

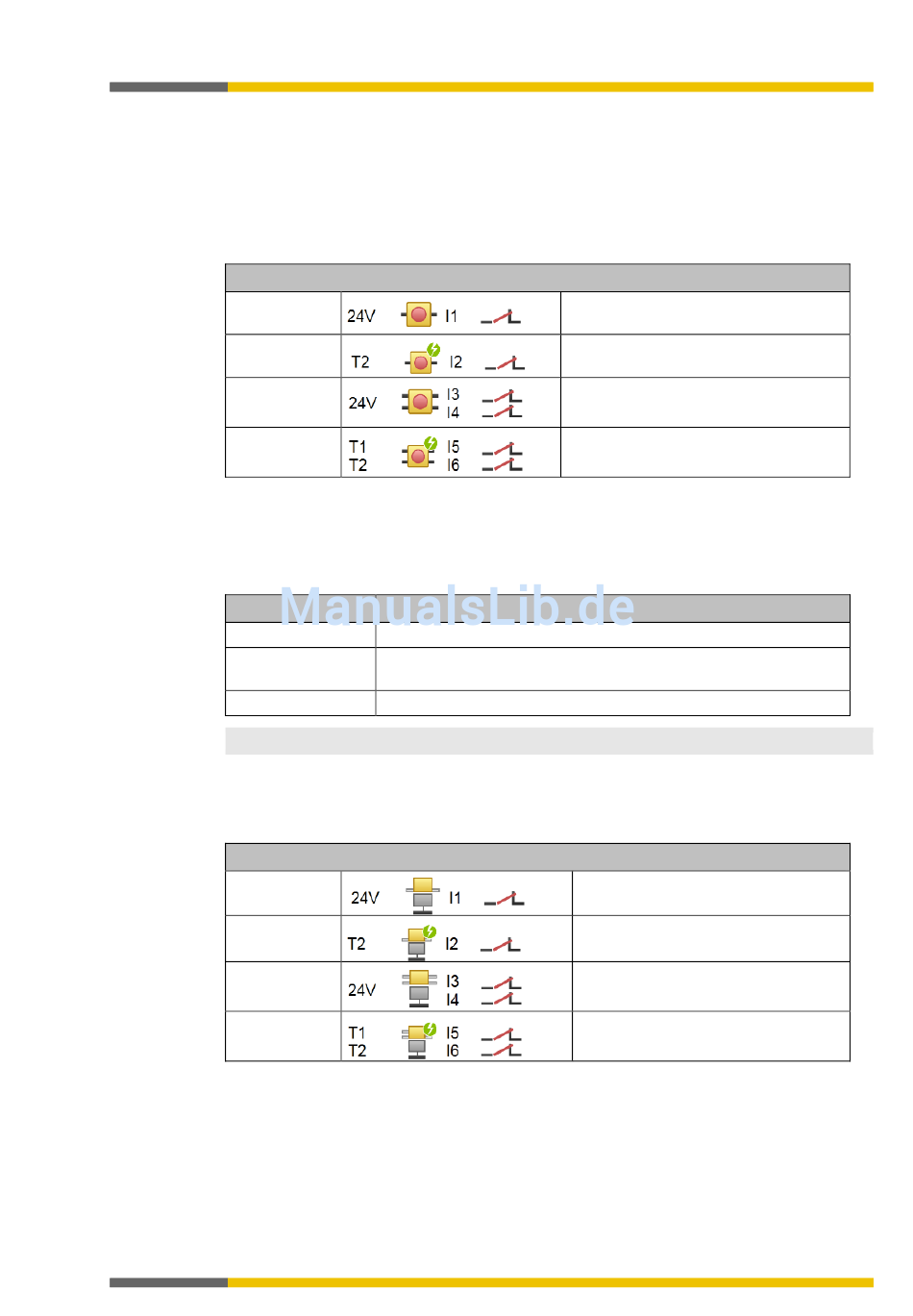

Tab. 18: Anschluss von Sicherheits-Befehlsgeräten
Elektrischer Anschluss: Beispiel aus samosPLAN 6
Einkanalig,
ohne Testung
Einkanalig, mit
Testung
Zweikanalig,
ohne Testung
Zweikanalig,
mit Testung
Die in samosPLAN 6 vorkonfigurierten zweikanaligen Not-Halt-Taster haben äquivalente
Schaltkontakte. Zur Implementierung zweikanalig antivalenter Schaltkontakte finden Sie im
Elementfenster unter der Gruppe der potentialfreien Kontakte entsprechende Elemente.
Tab. 19: Funktionen
Funktion
Testung
Reihenschaltung /
Kaskadierung
Synchronzeit
HINWEIS
Weitere Informationen finden Sie in der Betriebsanleitung zum Not-Halt-Taster SNH.
4.1.2
Elektromechanische Sicherheitsschalter ohne Verriegelung
888420491
Tab. 20: Anschluss elektromechanischer Sicherheitsschalter
Elektrischer Anschluss: Beispiel aus samosPLAN 6
Einkanalig,
ohne Testung
Einkanalig, mit
Testung
Zweikanalig,
ohne Testung
Zweikanalig,
mit Testung
Wieland Electric GmbH | BA000965 | 08/2017 [8151]
Hinweise
Möglich
Anzahl max. in Reihe geschalteter Not-Halt-Taster: max. Leitungs-
widerstand von 100 Ω beachten
4 ms bis 30 s oder deaktiviert
Anschluss von Geräten
Kontakt zwischen 24 V und I1
Kontakt zwischen T2 und I2
Kanal 1: Kontakt zwischen 24 V und I3
Kanal 2: Kontakt zwischen 24 V und I4
Kanal1: Kontakt zwischen T1 und I5
Kanal 2: Kontakt zwischen T2 und I6
Kontakt zwischen Ub und I1
Kontakt zwischen T2 und I2
Kanal1: Kontakt zwischen Ub und I3
Kanal 2: Kontakt zwischen Ub und I4
Kanal1: Kontakt zwischen T1 und I5
Kanal 2: Kontakt zwischen T2 und I6
