Testbare Einstrahl-Sicherheits-Lichtschranken

888486027
4.3.1

Testbare Typ-2-Einstrahl-Sicherheits-Lichtschranken

888487563

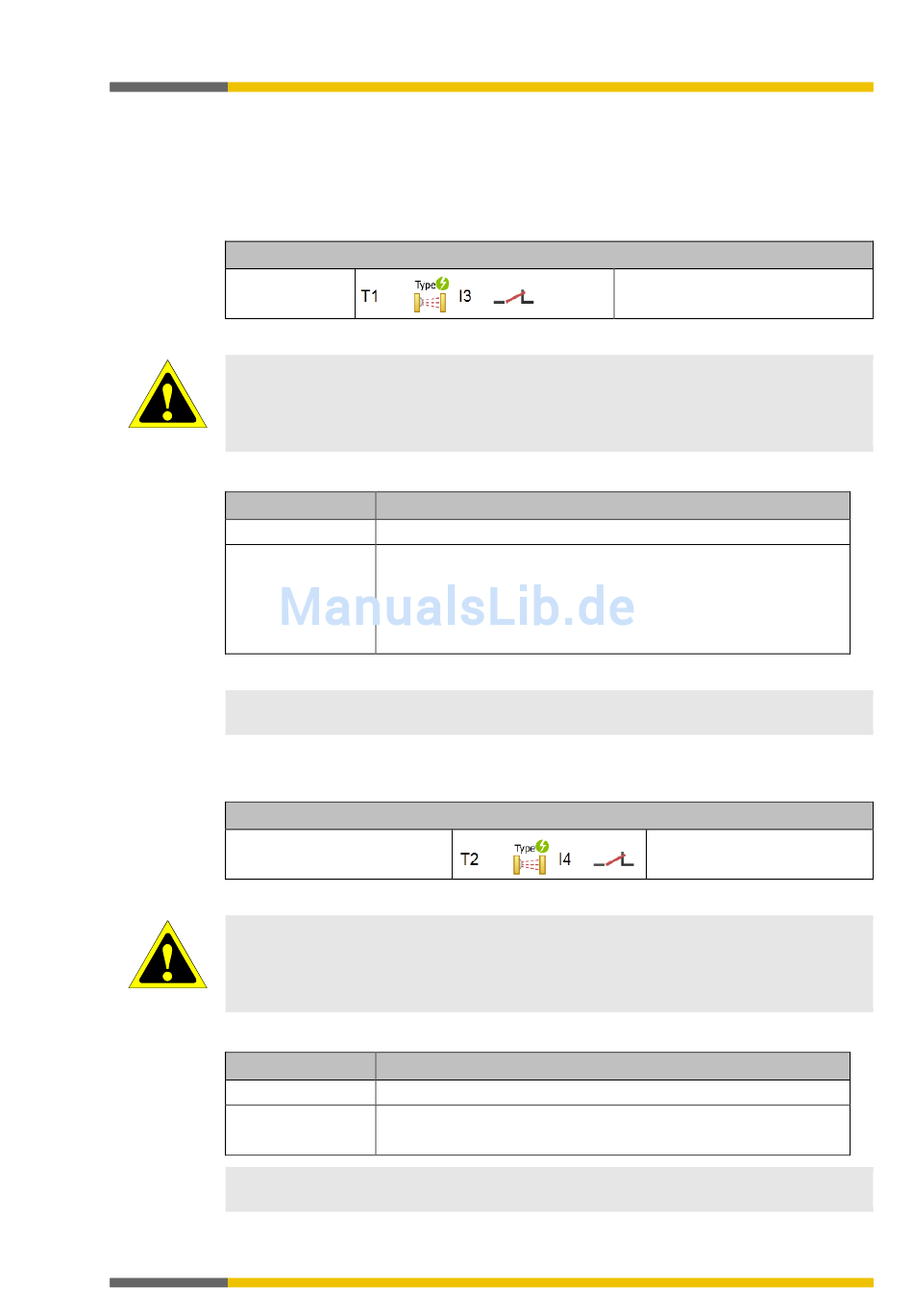

Tab. 37: Anschluss von testbaren Typ-2-Einstrahl-Sicherheits-Lichtschranken
Elektrischer Anschluss: Beispiel aus samosPLAN 6
SLB Typ 2
Beachten Sie die Sicherheitshinweise und Schutzmaßnahmen!
Führen Sie die Sender- und Empfängerleitungen außerhalb des Schaltschranks so, dass ein
Querschluss zwischen diesen Leitungen ausgeschlossen werden kann, z. B. getrennt in sepa-
raten Mantelleitungen oder in geschützten Bereichen.
ACHTUNG
Tab. 38: Funktionen mit testbaren Typ-2-Einstrahl-Sicherheits-Lichtschranken
Funktion
Testung
Reihenschaltung /
Kaskadierung
HINWEIS Weitere Informationen finden Sie in der Betriebsanleitung der testbaren Typ-2-Einstrahl-
Sicherheits-Lichtschranken.
4.3.2

Testbare Typ-4-Einstrahl-Sicherheits-Lichtschranken

888490251
Elektrischer Anschluss: Beispiel aus samosPLAN 6
SLB Typ 4
Führen Sie die Sender- und Empfängerleitungen außerhalb des Schaltschranks so, dass ein
Querschluss zwischen diesen Leitungen ausgeschlossen werden kann, z. B. getrennt in sepa-
raten Mantelleitungen oder in geschützten Bereichen.
ACHTUNG
Tab. 39: Funktionen mit testbaren Typ-4-Einstrahl-Sicherheits-Lichtschranken
Funktion
Testung
Reihenschaltung /
Kaskadierung
HINWEIS Weitere Informationen finden Sie in der Betriebsanleitung der testbaren Typ-4-Einstrahl-
Sicherheits-Lichtschranken.
Wieland Electric GmbH | BA000965 | 08/2017 [8151]
Hinweise
Möglich
Möglich, abhängig vom eingesetzten Sicherheits-Lichtschrankentyp
Korrekte Einstellung der Testpulszeit beachten: Maximale OFF-ON-
Verzögerung der Kaskade ist 10 ms (andernfalls führt die Testlücke
zum Ausschalten).
Max. Leitungswiderstand von 100 Ω beachten.
Hinweise
Notwendig
Max. Leitungswiderstand von 100 Ω beachten
Höchstens sieben Paare je Eingang
Anschluss von Geräten
Testeingang TE (Sender) an T1
Ausgang Q (Empfänger) an I3
Testeingang TE (Sender) an T2
Ausgang Q (Empfänger) an I4
53
