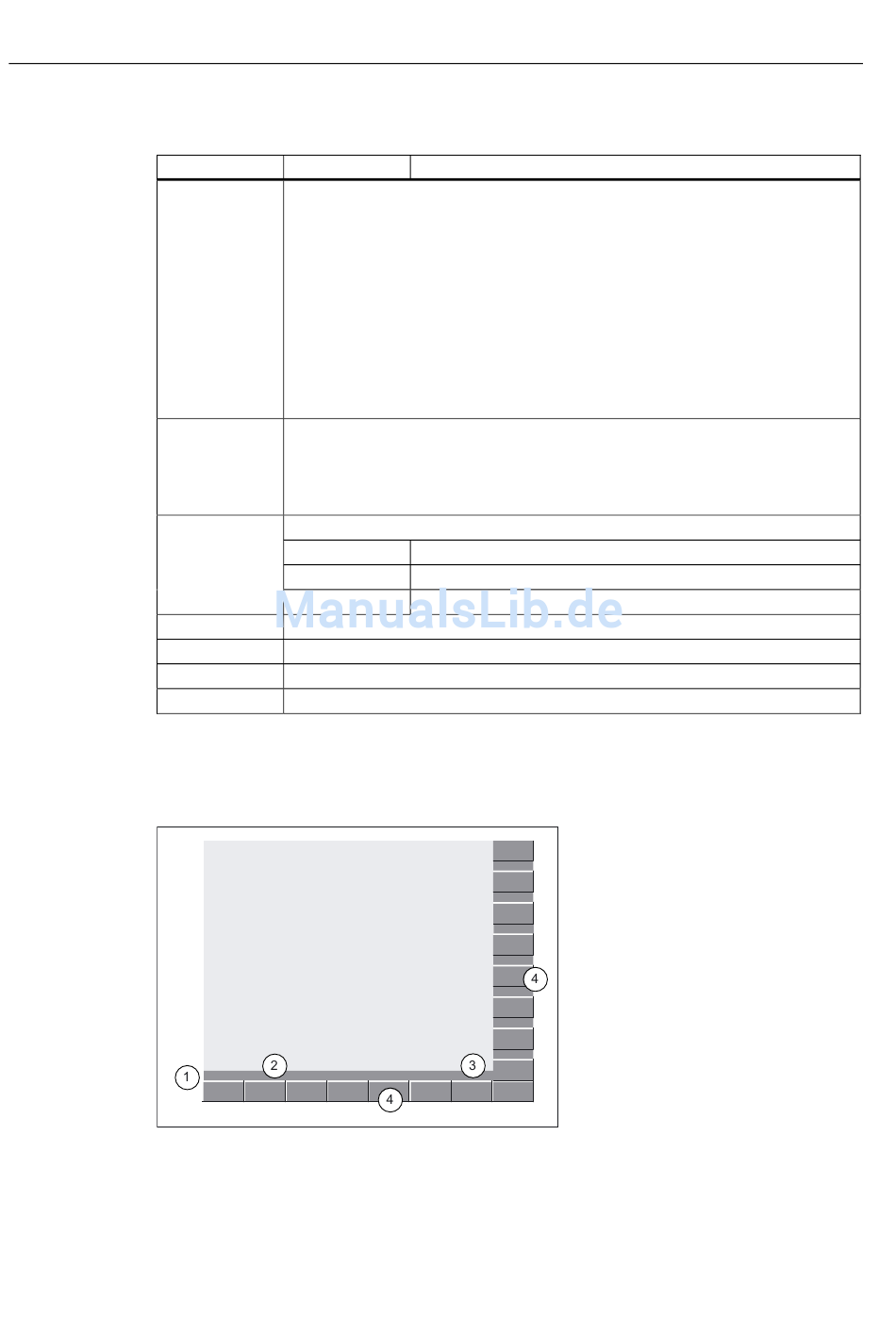

Tabelle 2-1 Erklärung Der Bildelemente Im Statusbereich - Siemens SINUMERIK 802D sl Programmierhandbuch Und Bedienhandbuch

Software-Oberfläche
2.1 Bildschirmeinteilung
Tabelle 2-1
Bildelement
①
②
③
④
⑤
⑥
⑦
Hinweis- und Softkeybereich
Bild 2-3
2-2
Erklärung der Bildelemente im Statusbereich
Anzeige Bedeutung
aktiver Bedienbereich, aktive Betriebsart
Position
JOG; 1 INC, 10 INC, 100 INC, 1000 INC, VAR INC
(inkrementelle Bewertung im JOG Betrieb)
JOG REF
MDA
AUTOMATIK
OFFSET PARAM
PROG MANAGER
SYSTEM
ALARM
Alarm- und Meldezeile
alternativ werden angezeigt:
1. Alarmnummer mit Alarmtext
2. Meldetext
Programmzustand
RESET Programm abgebrochen / Grundzustand
RUN Programm läuft
STOP Programm angehalten
Programmbeeinflussungen im Automatikbetrieb
Reserviert
NC-Meldungen
angewähltes Teileprogramm (Hauptprogramm)
Hinweis- und Softkeybereich
